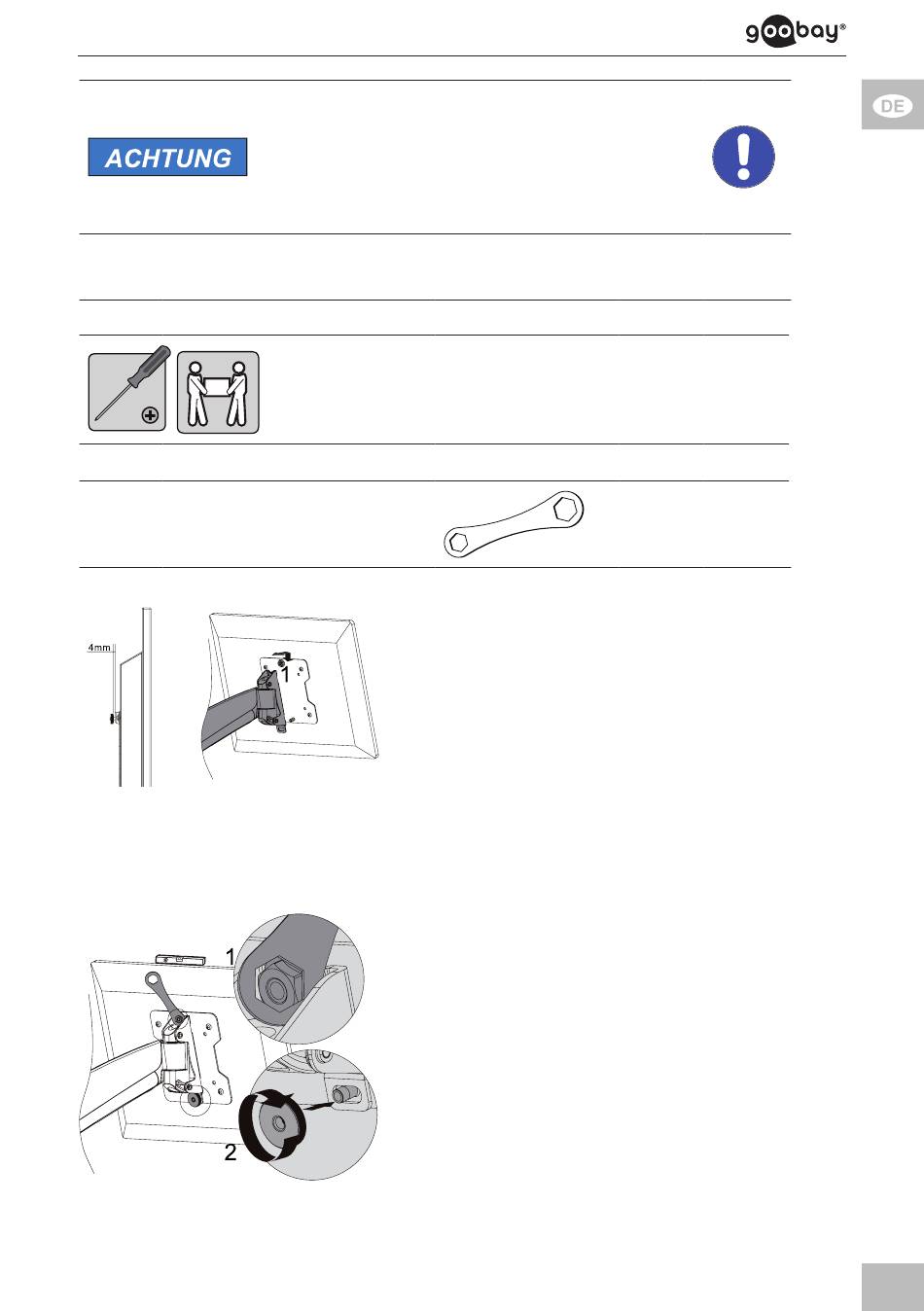

Tab. 8: Einhängen und Befestigen des Flachbildschirms
Werkzeug für alle Modelle
zusätzliches Werkzeug für Modelle 63479 und 63480
Schraubenschlüssel
Fig. 11: Einhängen des Flachbildschirms
Fig. 12: Anschrauben des Flachbildschirms
sachschaden durch ungeeignete umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
1.
Zwischen der oberen Mutter und dem
Gewindeanschlag ist ein Spalt von ca. 4mm
ideal.
2.
3.
Hängen Sie den mit der VESA-Platte
verbundenen Flachbildschirm
zusammen mit einer 2. Person mit
der Schraube 1 und der oberen
Mutter schräg auf die Kerbe des
TV-Wandhalters (A).
Stellen Sie den Flachbildschirm
gerade.
Drehen Sie die obere und untere
Mutter im Uhrzeigersinn auf die
S chrauben 1 und 2, bis diese fest
sitzen.
