Flachbildschirmmontage

Tab. 7: Flachbildschirmmontage

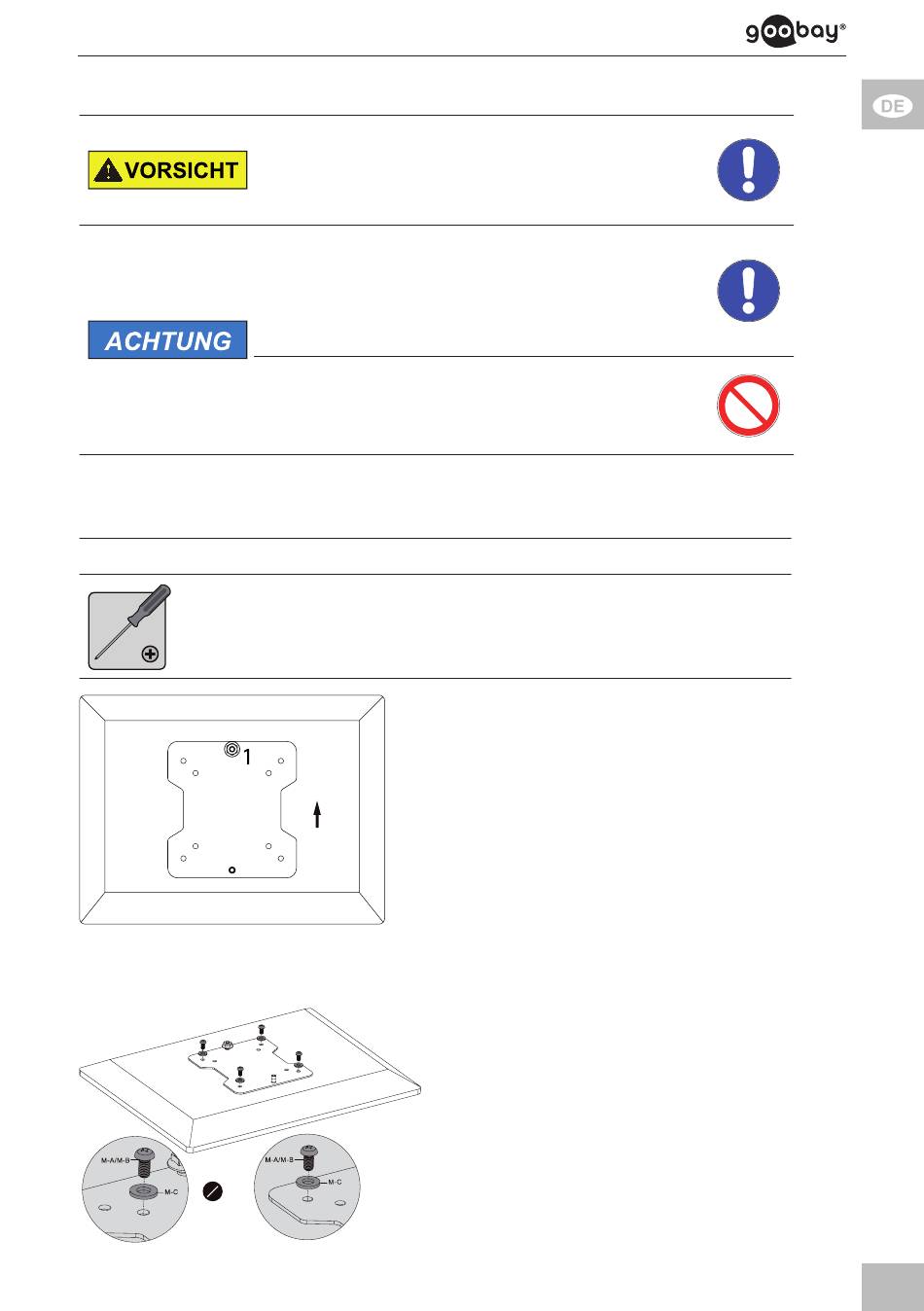

4.3.1 Flachbildschirme mit flacher Rückseite
Werkzeug für alle Modelle
Fig. 7: Ausrichtung der VESA-Platte 4.3.1
Fig. 8: Montage der VESA-Platte 4.3.1
Verletzungsgefahr durch stolpern und
sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
sachschaden durch ungeeignete Vorge-
hensweise
>> Beim Anziehen von Schrauben mäßige
Kraft aufwenden, um Gewinde nicht zu
beschädigen.
>> Flachbildschirm NIE flach auf den Boden
legen.
>> Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
1. Lehnen Sie den Flachbild-
schirm vertikal gegen eine
w eiche, großflächige Unterla-
ge oder eine Wand und
sichern Sie ihn gegen Kratzer
und Umkippen.
Achten Sie darauf, dass die Schraube
1 mit der vormontierten Mutter an der
Flachbildschirmoberseite sitzt, wie in
Kapitel 4.2 berschrieben. Diese hält
VESA-Platte und Flachbildschirm
beim Einhängen in den TV-Wandhal-
ter.
2. Montieren Sie die VESA-Platte
mit den zu Ihrem Flachbild-
schirm passenden Unterleg-
scheiben und Schrauben an
der Flachbildschirmrückseite
wie abgebildet.
11
