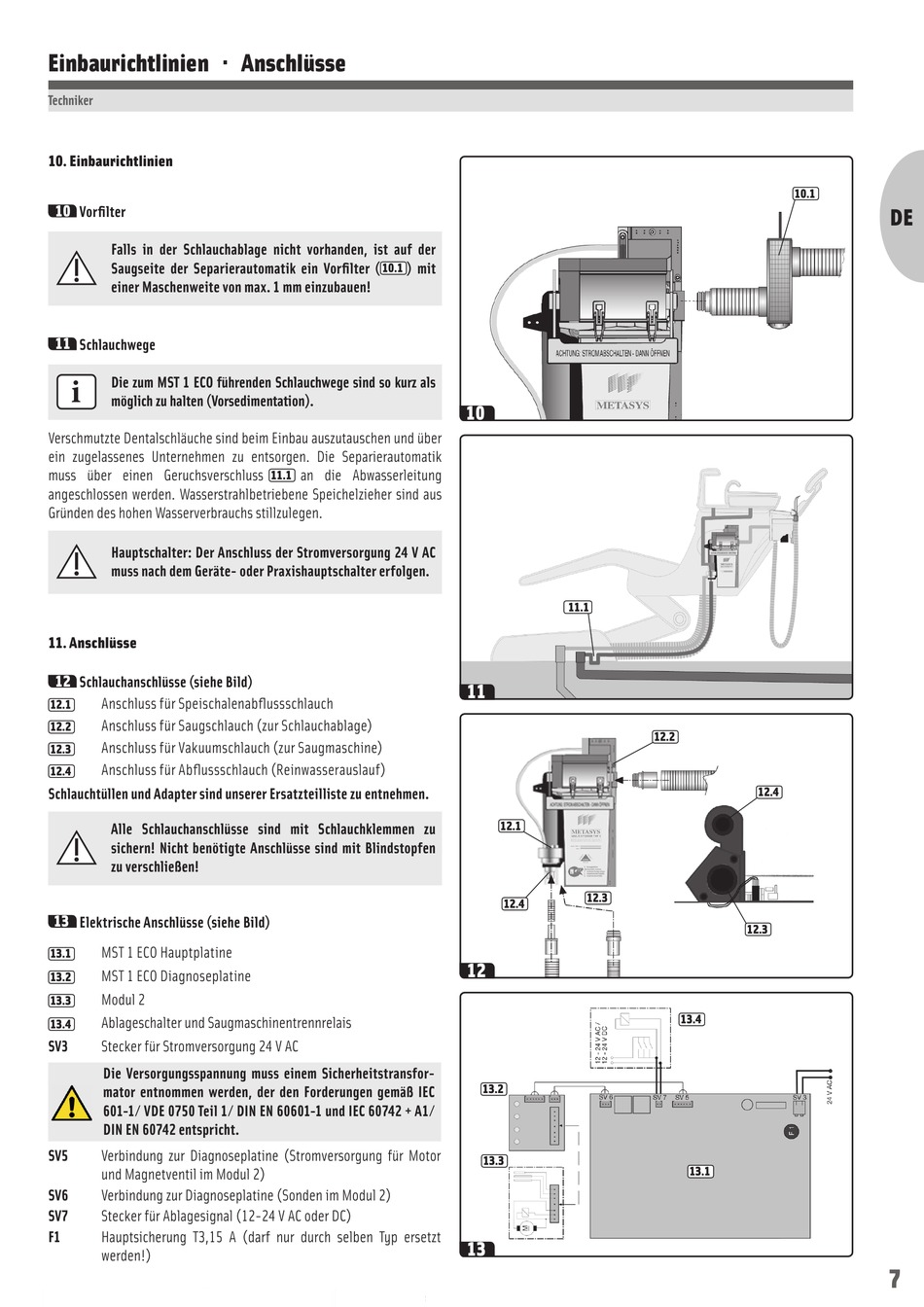

Einbaurichtlinien  Anschlüsse
Techniker
10. Einbaurichtlinien
10
Vorfi lter
Falls in der Schlauchablage nicht vorhanden, ist auf der
Saugseite der Separierautomatik ein Vorfi lter (
einer Maschenweite von max. 1 mm einzubauen!
11
Schlauchwege
i
Die zum MST 1 ECO führenden Schlauchwege sind so kurz als
möglich zu halten (Vorsedimentation).
Verschmutzte Dentalschläuche sind beim Einbau auszutauschen und über
ein zugelassenes Unternehmen zu entsorgen. Die Separierautomatik
muss über einen Geruchsverschluss
angeschlossen werden. Wasserstrahlbetriebene Speichelzieher sind aus
Gründen des hohen Wasserverbrauchs stillzulegen.
Hauptschalter: Der Anschluss der Stromversorgung 24 V AC
muss nach dem Geräte- oder Praxishauptschalter erfolgen.
11. Anschlüsse
12
Schlauchanschlüsse (siehe Bild)
Anschluss für Speischalenabfl ussschlauch
12.1
Anschluss für Saugschlauch (zur Schlauchablage)
12.2
Anschluss für Vakuumschlauch (zur Saugmaschine)
12.3
Anschluss für Abfl ussschlauch (Reinwasserauslauf)
12.4
Schlauchtüllen und Adapter sind unserer Ersatzteilliste zu entnehmen.
Alle Schlauchanschlüsse sind mit Schlauchklemmen zu
sichern! Nicht benötigte Anschlüsse sind mit Blindstopfen
zu verschließen!
13
Elektrische Anschlüsse (siehe Bild)
MST 1 ECO Hauptplatine
13.1
MST 1 ECO Diagnoseplatine
13.2
Modul 2
13.3
Ablageschalter und Saugmaschinentrennrelais
13.4
SV3 Stecker für Stromversorgung 24 V AC
Die Versorgungsspannung muss einem Sicherheitstransfor-
mator entnommen werden, der den Forderungen gemäß IEC
601-1/ VDE 0750 Teil 1/ DIN EN 60601-1 und IEC 60742 + A1/
DIN EN 60742 entspricht.
SV5
Verbindung zur Diagnoseplatine (Stromversorgung für Motor
und Magnetventil im Modul 2)
SV6 Verbindung zur Diagnoseplatine (Sonden im Modul 2)
SV7
Stecker für Ablagesignal (12-24 V AC oder DC)
F1 Hauptsicherung T3,15 A (darf nur durch selben Typ ersetzt
werden!)
) mit
10.1
an die Abwasserleitung
11.1
10
11.1
11
12.1
12.3
12.4
12
13.2
13.3
13
10.1
12.2
12.4
12.3
13.4
13.1
