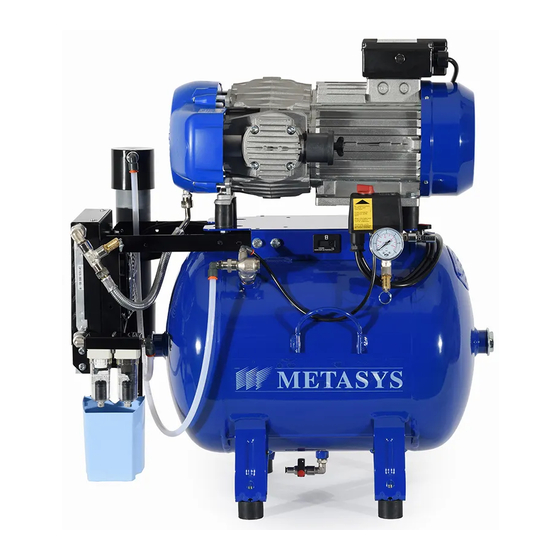

Kompressoren
META Air
Gerätedokument
Einbau, Betrieb und Wartung
Compressors
META Air
Equipment Logbook
Assembly, operation and maintenance
Compresseurs
META Air
Livret d'appareil
Installation, fonctionnement et entretien
Compressori
META Air
Verbale d'installazione
Montaggio, funzionamento e manutenzione
META
AIR
|
META CAM
|
META CAM
|
META CAM
|
META CAM
|
C AM
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Metasys META AIR
Inhaltszusammenfassung für Metasys META AIR
- Seite 1 Kompressoren META Air META CAM Gerätedokument Einbau, Betrieb und Wartung Compressors META Air META CAM Equipment Logbook Assembly, operation and maintenance Compresseurs META Air META CAM Livret d’appareil Installation, fonctionnement et entretien Compressori META Air META CAM Verbale d’installazione Montaggio, funzionamento e manutenzione...
-
Seite 2: Inhaltsverzeichnis
ƒ Jede Inspektions- und Servicearbeit sind im Gerätedokument, auf den ersten Seiten dieser Einbauanleitung, einzutragen. 13. Elektrische Anschlüsse ƒ Auf Anfrage durch einen autorisierten Techniker erklärt sich METASYS 14. Vorbereitungen vor Erstinbetriebnahme bereit, sämtliche Unterlagen zur Verfügung zu stellen, die dem 15. -
Seite 3: Verwendung
Ebenso ist der Einsatz der Kompressoren in explosions- oder brandgefährdeten Bereichen untersagt. 5. Lieferumfang Alle METASYS META Air / META CAM Kompressoren werden in einer Einzelverpackung bestehend aus Palette plus Karton geliefert. Ein Handbuch mit der Montagemeldung, dem Gerätedokument und der Einbau-, Betriebs- und Wartungsanleitung liegt jeder Lieferung bei. -
Seite 4: Technische Daten
600 x 430 x 400 mm Spannungsversorgung 230 V Frequenz* 50 Hz Druckbereich 5 -7 bar Schallpegel 65 dB(A) META Air 24 Light META Air 24s Light Tankfassungsvermögen 24 l 24 l Elektromotorleistung 1,1 kW 0,55 kW Fördermenge 135 l/min... - Seite 5 Technische Daten Praxispersonal, Techniker 7. Technische Daten META Air 150 META CAM 150 Tankfassungsvermögen 40 l 40 l Elektromotorleistung 1,5 kW 1,5 kW Fördermenge 152 l/min 152 l/min Abmessungen (H x B x T) 770 x 710 x 410mm 770 x 710 x 410mm...
- Seite 6 Technische Daten Praxispersonal, Techniker 7. Technische Daten META Air 150 Light Tankfassungsvermögen 40 l Elektromotorleistung 1,5 kW Fördermenge 170 l/min Abmessungen (H x B x T) 770 x 600 x 410 mm Spannungsversorgung 230 V Frequenz* 50 Hz Druckbereich 5-7 bar...
- Seite 7 1030 x 1560 x 1000 mm Spannungsversorgung 400 V Frequenz* 50 Hz Druckbereich 5 - 7 bar Schallpegel 75 dB(A) META Air 900 Light Tankfassungsvermögen 270 l Elektromotorleistung 11 kW Fördermenge 900 l/min Abmessungen (H x B x T) 1030 x 1560 x 1000 mm...
-
Seite 8: Funktionsbeschreibung Des Kompressors
Die Membrantrockner sind völlig wartungsfrei, da es keine Wasseradsorption und kein adsorbierendes bzw. Verschleissmaterial gibt. Das doppelte Filtersystem (0,5 µm, 0,01 µm) vor dem Membrantrockner bedarf periodischer Wartung. Die Filterpatronen müssen einmal jährlich ausgewechselt werden. Wartungskits sind bei METASYS erhältlich. -
Seite 9: Lager- Und Transportbedingungen
Lager- und Transportbedingungen Einbaurichtlinien Praxispersonal, Techniker 10. Lager- und Transportbedingungen Der Kompressor wird in einem Karton auf einer Einwegpalette versandt, damit das Gerät vor Beschädigung während des Transports geschützt ist. Es sollte nach Möglichkeit stets die Originalverpackung für den Transport verwendet werden. -
Seite 10: Geräteeinheit
Geräteeinheit Elektrische Anschlüsse Praxispersonal, Techniker 12. Geräteeinheit Der Kompressor ist standardmäßig mit einer Geräteeinheit (Bilder ) ausgestattet. Diese besteht aus: Druckschalter Sicherheitsventil Druckluftzufuhr Manometer Der fl exible Druckschlauch muss an einen Rohranschluss gefügt und mit Klammern gegen Verrutschen gesichert werden. Der fl exible Druckschlauch, der das fest montierte Druck- luftrohr und den Kompressor verbindet, verhindert die Über- tragung von Schwingungen und Lärm. -
Seite 11: Vorbereitungen Vor Erstinbetriebnahme
Vorbereitungen vor Erstinbetriebnahme Techniker 14. Vorbereitungen vor Erstinbetriebnahme Vor dem erstmaligen Einsatz des Kompressors muss sichergestellt werden, dass alle Befestigungen des Kompressors für Transportzwecke abgenommen sind. Es is darauf zu achten, dass die Druckluftleitungen richtig angeschlossen sind. Der Kompressor muss sachgerecht an das Versorgungsnetz angeschlossen werden. - Seite 12 Vorbereitungen vor Erstinbetriebnahme Techniker 14. Vorbereitungen vor Erstinbetriebnahme Ablassen von Kondenswasser Während des Transports kann sich infolge von Temperaturschwankungen Kondensat innerhalb des Druckluftbehälters bilden. Wenn ein Kompressor angeschlossen wird, muss das Kondenswasser zuerst abgelassen werden. Vorgehensweise: ƒ Druckluftbehälter auf Kondensat überprüfen ƒ...
-
Seite 13: Inbetriebnahme Und Gebrauch
Druckschalter gesteuert, der ihn stoppt, wenn der Druck im Tank (3) den Ausschaltdruck erreicht; der Kompressor startet wieder, wenn er den Einschaltdruck erreicht. Der aktuelle Druck kann am Manometer (4) abgelesen werden. META Air Light models META Air /CAM models... -
Seite 14: Schaltpläne
Schaltpläne Techniker 16. Schaltpläne META Air 24 / 24 Light / 30 / 30 Light META Air 24 / 24 Light / 30 / 30 Light mit Abdeckung META Air META Air META Air Light Light META Air META Air 150 / 150 Light / 250 / 250 Light... - Seite 15 16. Schaltpläne META Air 150 / 150 Light / 250 / 250 Light - 3 Phasen META Air 150 / 150 Light / 250 / 250 Light mit Abd. - 3 Phasen META CAM 150 / 250 - 3 Phasen...
- Seite 16 Schaltpläne Techniker 16. Schaltpläne META Air 450 / 450 Light mit Abdeckung / META CAM 450 mit Abdeckung Version with cover META Air / META CAM META Air 650 / 650 Light / META CAM 650 META Air Light META Air / META CAM...
-
Seite 17: Garantie, Service Und Wartung
Wartungen müssen auf Seite 11 dieser Einbauanleitung (komplett)“ alle 3 Jahre dokumentiert werden. METASYS behält sich das Recht vor, Einsicht in die Wartungsaufzeichnungen zu nehmen. Über gewöhnlichen Service hinausgehende Reparaturarbeiten dürfen nur von einem qualifizierten Techniker oder vom technischen Kundendienst von METASYS durchgeführt werden. -
Seite 18: Ausserbetriebnahme Und Entsorgung
Service und Wartung Ausserbetriebnahme und Entsorgung Praxispersonal, Techniker 17. Service und Wartung Überprüfung des Sicherheitsventils ƒ Prüfen, ob das Sicherheitsventil beim ersten Einsatz des Kompressors richtig funktioniert ƒ Den Ring am Kopf des Sicherheitsventils ziehen, um zu prüfen, ob die Luft richtig abgeführt wird Das Sicherheitsventil darf nicht zum Ablassen von Luft aus dem Druckluftbehälter verwendet werden! Stets die Augen... -
Seite 19: Fehlerbehebung
Fehlerbehebung Techniker 19. Fehlerbehebung Die folgenden Erläuterungen zur Fehlerdiagnose sind nur für Techniker bestimmt. Reparaturen dürfen nur von Technikern vorgenommen werden! Problem Mögliche Ursache Gegenmaßnahme Kompressor startet nicht bzw. bleibt Falsch angeschlossen Alle elektrischen Anschlüsse prüfen. Falls stehen und startet nicht mehr. notwendig festziehen. - Seite 20 METASYS ... makes the difference! Visit us at: METASYS Medizintechnik GmbH Florianistraße 3, 6063 Rum bei Innsbruck, Austria 1 +43 512 205420 | 5 +43 512 205420 7 www.metasys.com | info@metasys.com GERMANY FRANCE ITALY +33 4 37 90 22 15...
