Montagevarianten Einbaurichtlinien
Techniker
DE
6
7
8
9
6
9.1

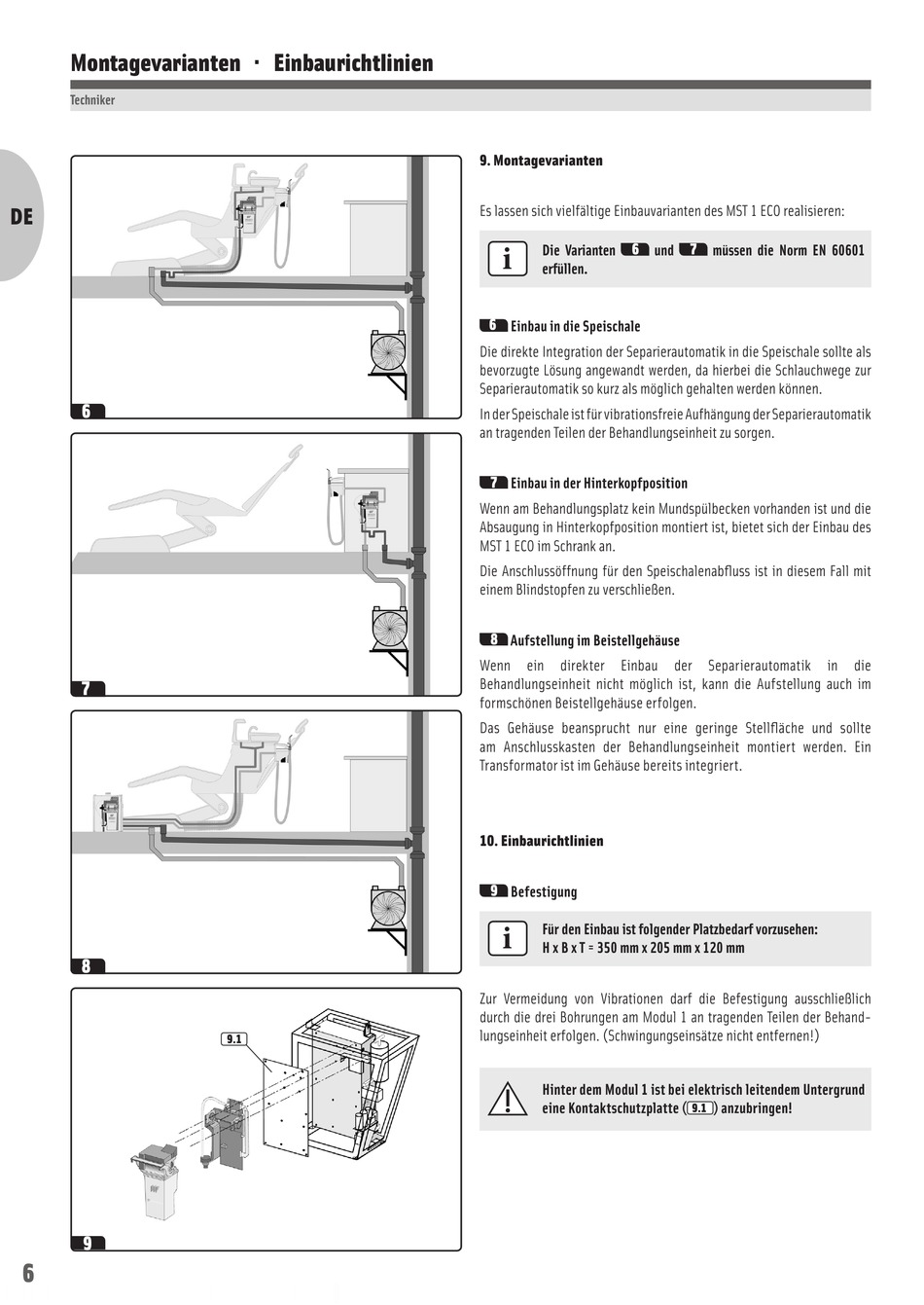

9. Montagevarianten
Es lassen sich vielfältige Einbauvarianten des MST 1 ECO realisieren:
i
6
Die Varianten
und
erfüllen.
6
Einbau in die Speischale
Die direkte Integration der Separierautomatik in die Speischale sollte als
bevorzugte Lösung angewandt werden, da hierbei die Schlauchwege zur
Separierautomatik so kurz als möglich gehalten werden können.
In der Speischale ist für vibrationsfreie Aufhängung der Separierautomatik
an tragenden Teilen der Behandlungseinheit zu sorgen.
7
Einbau in der Hinterkopfposition
Wenn am Behandlungsplatz kein Mundspülbecken vorhanden ist und die
Absaugung in Hinterkopfposition montiert ist, bietet sich der Einbau des
MST 1 ECO im Schrank an.
Die Anschlussöffnung für den Speischalenabfluss ist in diesem Fall mit
einem Blindstopfen zu verschließen.
8
Aufstellung im Beistellgehäuse
Wenn ein direkter Einbau der Separierautomatik in die
Behandlungseinheit nicht möglich ist, kann die Aufstellung auch im
formschönen Beistellgehäuse erfolgen.
Das Gehäuse beansprucht nur eine geringe Stellfläche und sollte
am Anschlusskasten der Behandlungseinheit montiert werden. Ein
Transformator ist im Gehäuse bereits integriert.
10. Einbaurichtlinien
9
Befestigung
i
Für den Einbau ist folgender Platzbedarf vorzusehen:
H x B x T = 350 mm x 205 mm x 120 mm
Zur Vermeidung von Vibrationen darf die Befestigung ausschließlich
durch die drei Bohrungen am Modul 1 an tragenden Teilen der Behand-
lungseinheit erfolgen. (Schwingungseinsätze nicht entfernen!)
Hinter dem Modul 1 ist bei elektrisch leitendem Untergrund
eine Kontaktschutzplatte (
7
müssen die Norm EN 60601
) anzubringen!
9.1
