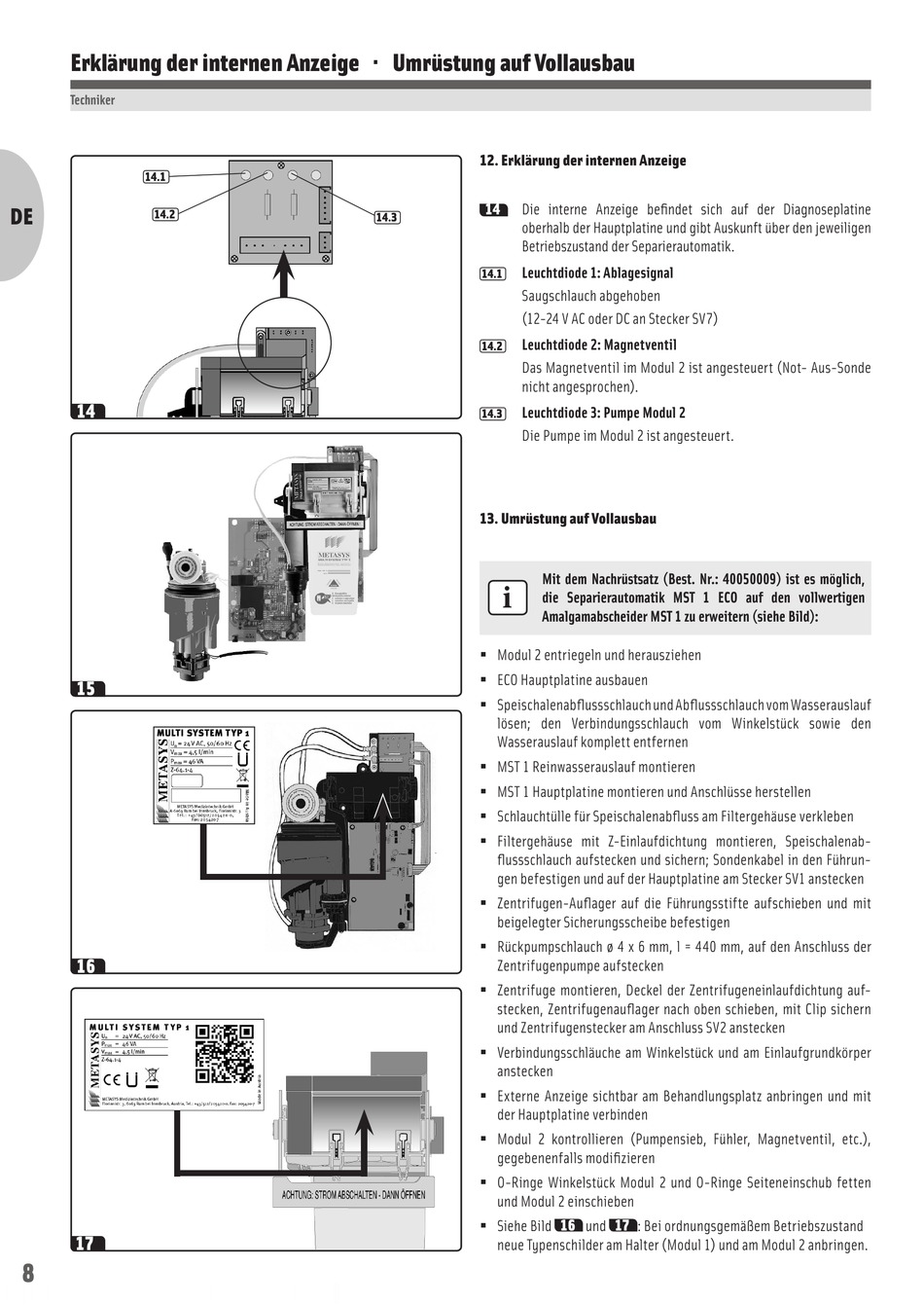

12. Erklärung der internen Anzeige
14
Die interne Anzeige befindet sich auf der Diagnoseplatine
14.3
oberhalb der Hauptplatine und gibt Auskunft über den jeweiligen
Betriebszustand der Separierautomatik.
Leuchtdiode 1: Ablagesignal
14.1
Saugschlauch abgehoben
(12-24 V AC oder DC an Stecker SV7)
Leuchtdiode 2: Magnetventil
14.2
Das Magnetventil im Modul 2 ist angesteuert (Not- Aus-Sonde
nicht angesprochen).
Leuchtdiode 3: Pumpe Modul 2
14.3
Die Pumpe im Modul 2 ist angesteuert.
13. Umrüstung auf Vollausbau
Mit dem Nachrüstsatz (Best. Nr.: 40050009) ist es möglich,
i
die Separierautomatik MST 1 ECO auf den vollwertigen
Amalgamabscheider MST 1 zu erweitern (siehe Bild):
ƒ Modul 2 entriegeln und herausziehen
ƒ ECO Hauptplatine ausbauen
ƒ Speischalenabflussschlauch und Abflussschlauch vom Wasserauslauf
lösen; den Verbindungsschlauch vom Winkelstück sowie den
Wasserauslauf komplett entfernen
ƒ MST 1 Reinwasserauslauf montieren
ƒ MST 1 Hauptplatine montieren und Anschlüsse herstellen
ƒ Schlauchtülle für Speischalenabfluss am Filtergehäuse verkleben
ƒ Filtergehäuse mit Z-Einlaufdichtung montieren, Speischalenab-
flussschlauch aufstecken und sichern; Sondenkabel in den Führun-
gen befestigen und auf der Hauptplatine am Stecker SV1 anstecken
ƒ Zentrifugen-Auflager auf die Führungsstifte aufschieben und mit
beigelegter Sicherungsscheibe befestigen
ƒ Rückpumpschlauch ø 4 x 6 mm, l = 440 mm, auf den Anschluss der
Zentrifu genpumpe aufstecken
ƒ Zentrifuge montieren, Deckel der Zentrifugeneinlaufdichtung auf-
stecken, Zentrifugenauflager nach oben schieben, mit Clip sichern
und Zentri fugenstecker am Anschluss SV2 anstecken
ƒ Verbindungsschläuche am Winkelstück und am Einlaufgrundkörper
anstecken
ƒ Externe Anzeige sichtbar am Behandlungsplatz anbringen und mit
der Haupt platine verbinden
ƒ Modul 2 kontrollieren (Pumpensieb, Fühler, Magnetventil, etc.),
gegebenenfalls modifizieren
ƒ O-Ringe Winkelstück Modul 2 und O-Ringe Seiteneinschub fetten
und Modul 2 einschieben
ƒ Siehe Bild
neue Typenschilder am Halter (Modul 1) und am Modul 2 anbringen.
16 17
und : Bei ordnungsgemäßem Betriebszustand
