Schlauchanschlüsse; Elektrische Anschlüsse - Metasys COMPACT Dynamic Einbau, Betrieb Und Wartung

Schlauchanschlüsse  Elektrische Anschlüsse
Techniker
DE
13.3
13
14.2
14.3
14.4 14.7
14
8
13.2
13.4
14.6 14.5 14.9 14.8

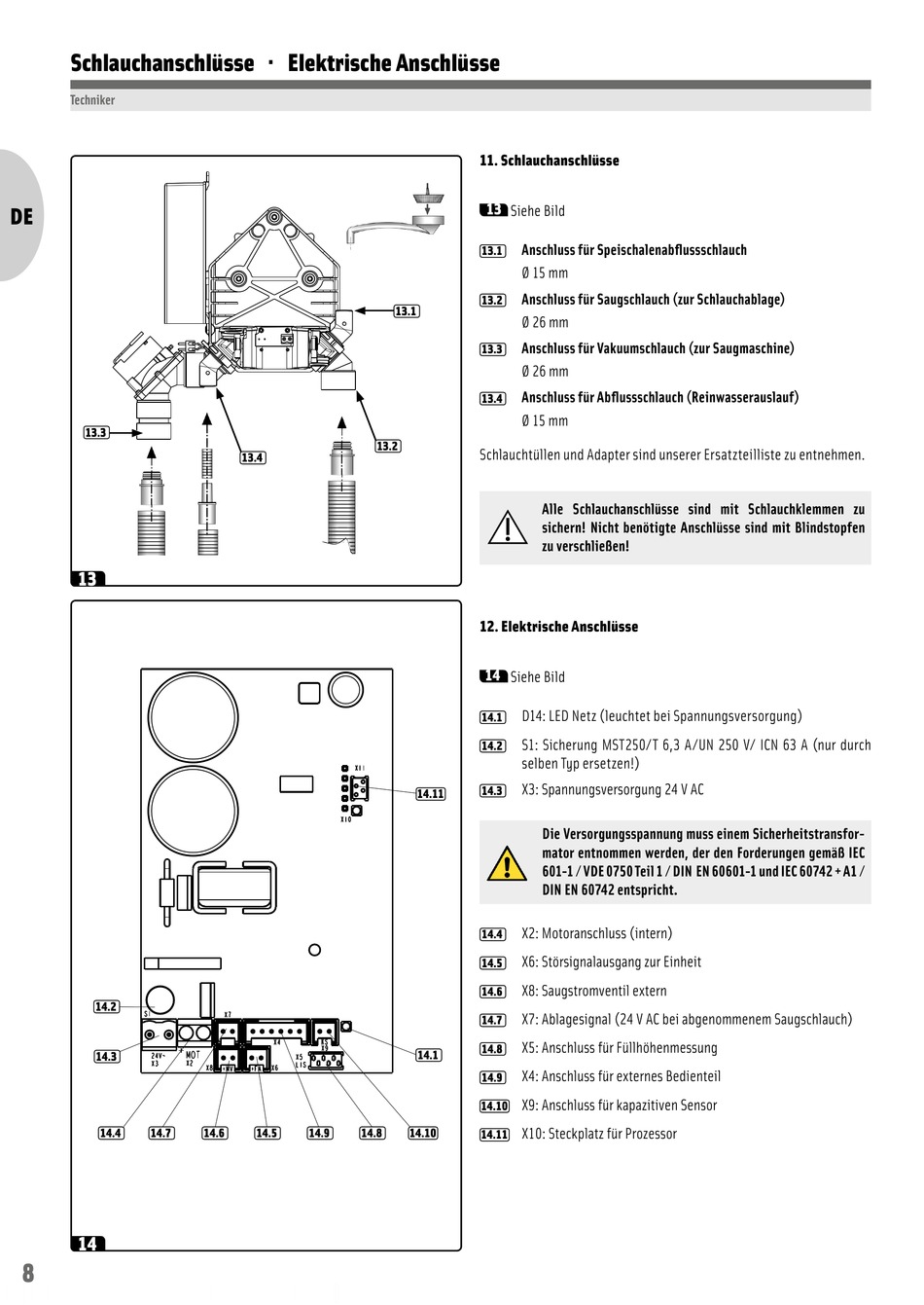

11. Schlauchanschlüsse
13
Siehe Bild
Anschluss für Speischalenabfl ussschlauch
13.1
Ø 15 mm
Anschluss für Saugschlauch (zur Schlauchablage)
13.2
13.1
Ø 26 mm
Anschluss für Vakuumschlauch (zur Saugmaschine)
13.3
Ø 26 mm
Anschluss für Abfl ussschlauch (Reinwasserauslauf)
13.4
Ø 15 mm
Schlauchtüllen und Adapter sind unserer Ersatzteilliste zu entnehmen.
Alle Schlauchanschlüsse sind mit Schlauchklemmen zu
sichern! Nicht benötigte Anschlüsse sind mit Blindstopfen
zu verschließen!
12. Elektrische Anschlüsse
14
Siehe Bild
D14: LED Netz (leuchtet bei Spannungsversorgung)
14.1
S1: Sicherung MST250/T 6,3 A/UN 250 V/ ICN 63 A (nur durch
14.2
selben Typ ersetzen!)
X3: Spannungsversorgung 24 V AC
14.3
14.11
Die Versorgungsspannung muss einem Sicherheitstransfor-
mator entnommen werden, der den Forderungen gemäß IEC
601-1 / VDE 0750 Teil 1 / DIN EN 60601-1 und IEC 60742 + A1 /
DIN EN 60742 entspricht.
X2: Motoranschluss (intern)
14.4
X6: Störsignalausgang zur Einheit
14.5
X8: Saugstromventil extern
14.6
X7: Ablagesignal (24 V AC bei abgenommenem Saugschlauch)
14.7
X5: Anschluss für Füllhöhenmessung
14.8
14.1
X4: Anschluss für externes Bedienteil
14.9
X9: Anschluss für kapazitiven Sensor
14.10
X10: Steckplatz für Prozessor
14.10
14.11
