Schlauchanschlüsse  Elektrische Anschlüsse
Techniker
DE
1.3
1.4
1
METASYS
WEK Light
SIC1
T1,6A
X1
24V~
WK-54.911/02; 2018-02
2.7
2.8 2.3
2
8
1.2 1.1
PWR
LEDs
V3
V4
V2
IC14 Proc.
V5
valves
X7
X14
2
0
V2
sensors
FL
X4
3
V3
NE
X3
7
CH
Bed.
X10
2.5 2.4 2.1 2.2

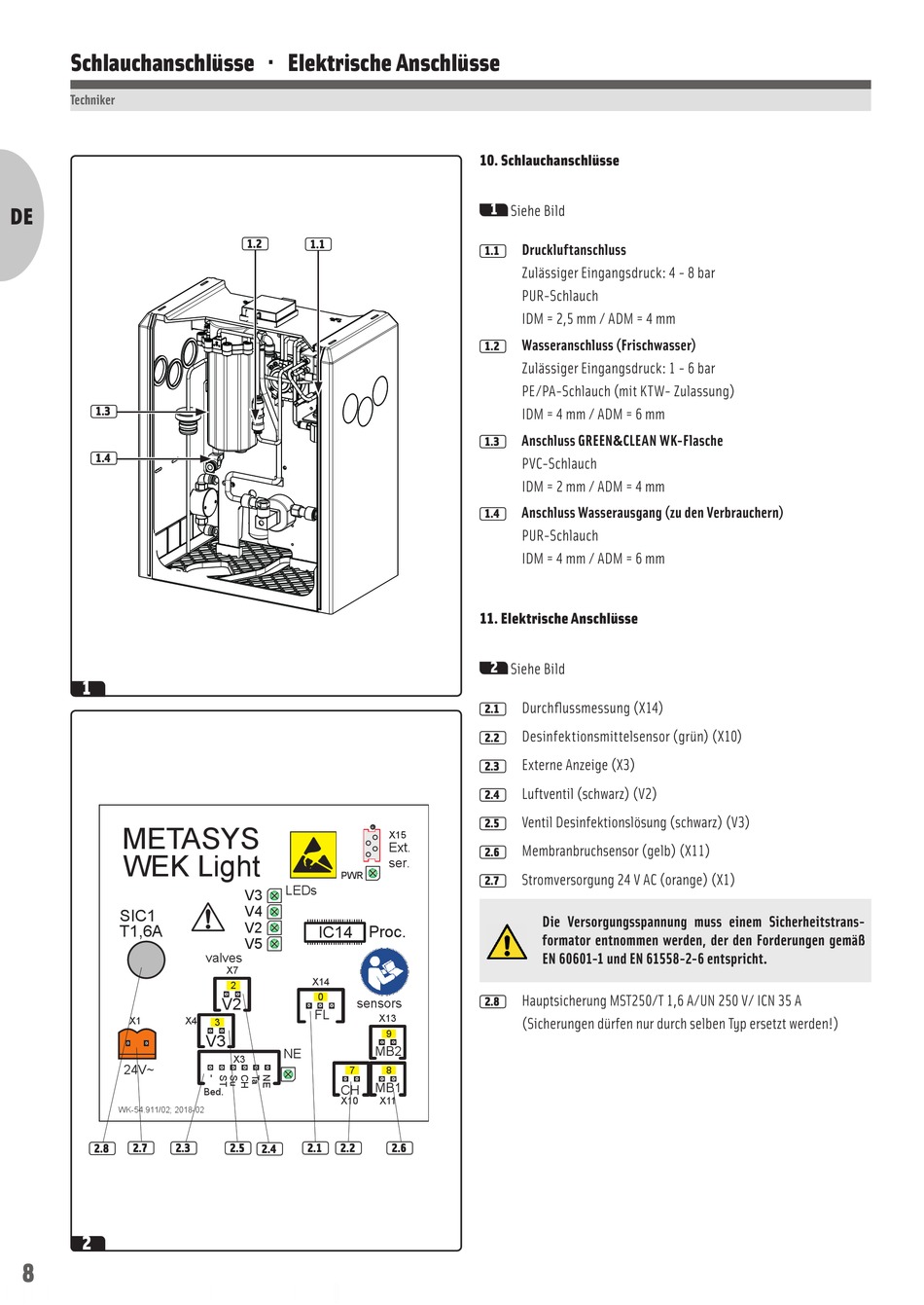

10. Schlauchanschlüsse
1
Siehe Bild
Druckluftanschluss
1.1
Zulässiger Eingangsdruck: 4 - 8 bar
PUR-Schlauch
IDM = 2,5 mm / ADM = 4 mm
Wasseranschluss (Frischwasser)
1.2
Zulässiger Eingangsdruck: 1 - 6 bar
PE/PA-Schlauch (mit KTW- Zulassung)
IDM = 4 mm / ADM = 6 mm
Anschluss GREEN
1.3
PVC-Schlauch
IDM = 2 mm / ADM = 4 mm
Anschluss Wasserausgang (zu den Verbrauchern)
1.4
PUR-Schlauch
IDM = 4 mm / ADM = 6 mm
11. Elektrische Anschlüsse
2
Siehe Bild
Durchfl ussmessung (X14)
2.1
Desinfektionsmittelsensor (grün) (X10)
2.2
Externe Anzeige (X3)
2.3
Luftventil (schwarz) (V2)
2.4
Ventil Desinfektionslösung (schwarz) (V3)
2.5
X15
Ext.
Membranbruchsensor (gelb) (X11)
2.6
ser.
Stromversorgung 24 V AC (orange) (X1)
2.7
Die Versorgungsspannung muss einem Sicherheitstrans-
formator entnommen werden, der den Forderungen gemäß
EN 60601-1 und EN 61558-2-6 entspricht.
Hauptsicherung MST250/T 1,6 A/UN 250 V/ ICN 35 A
2.8
X13
(Sicherungen dürfen nur durch selben Typ ersetzt werden!)
9
MB2
8
MB1
X11
2.6
CLEAN WK-Flasche
&
