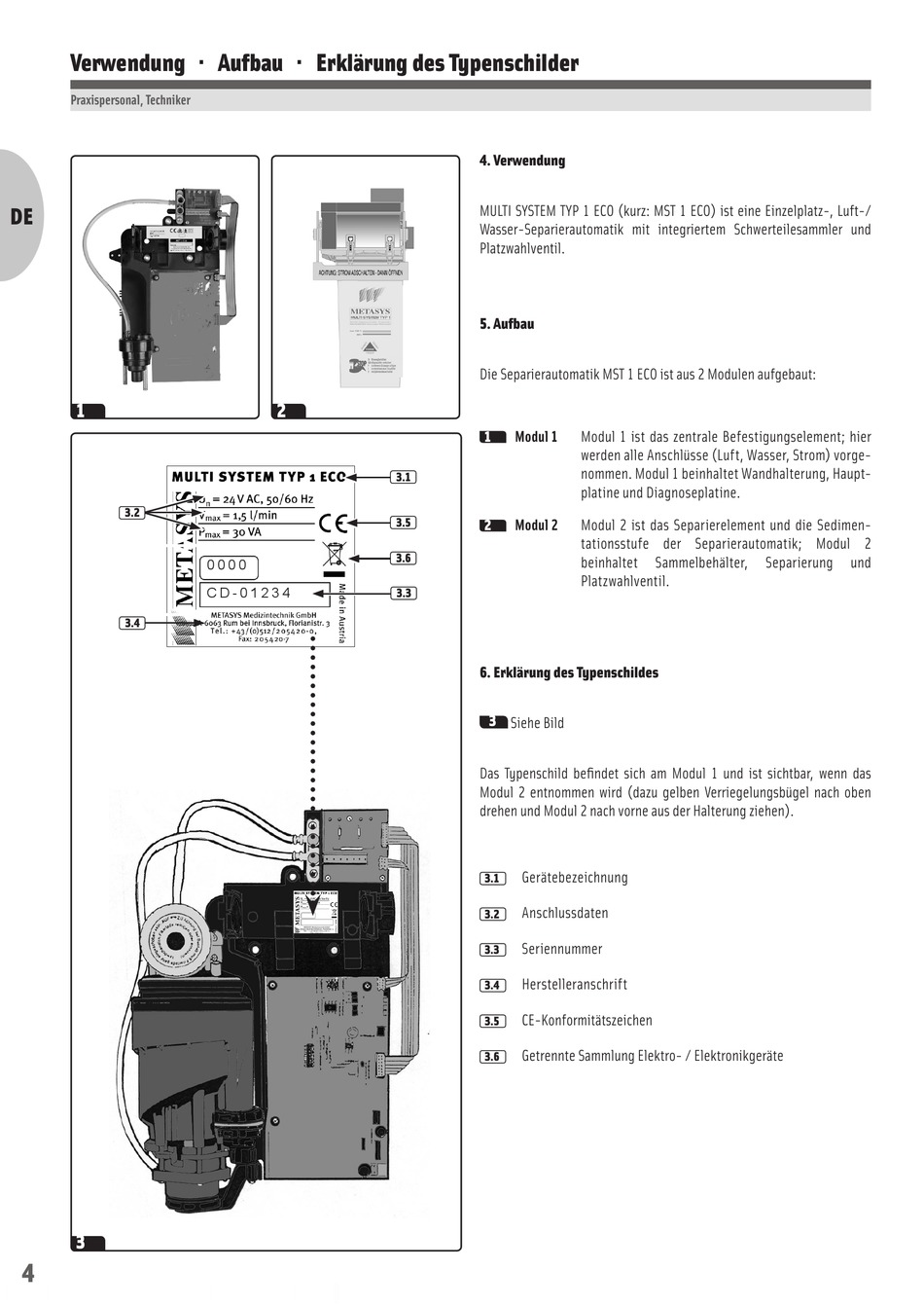

Verwendung  Aufbau  Erklärung des Typenschilder
Praxispersonal, Techniker
DE
1
3.2
3.4
3
4
2
0 0 0 0
C D - 0 1 2 3 4

4. Verwendung

MULTI SYSTEM TYP 1 ECO (kurz: MST 1 ECO) ist eine Einzelplatz-, Luft-/
Wasser-Separierautomatik mit integriertem Schwerteilesammler und
Platzwahlventil.

5. Aufbau

Die Separierautomatik MST 1 ECO ist aus 2 Modulen aufgebaut:
1 Modul 1
3.1
3.5
2 Modul 2
3.6
3.3
6. Erklärung des Typenschildes
3
Siehe Bild
Das Typenschild befindet sich am Modul 1 und ist sichtbar, wenn das
Modul 2 entnommen wird (dazu gelben Verriegelungsbügel nach oben
drehen und Modul 2 nach vorne aus der Halterung ziehen).
Gerätebezeichnung
3.1
Anschlussdaten
3.2
Seriennummer
3.3
Herstelleranschrift
3.4
CE-Konformitätszeichen
3.5
Getrennte Sammlung Elektro- / Elektronikgeräte
3.6
Modul 1 ist das zentrale Befestigungselement; hier
werden alle Anschlüsse (Luft, Wasser, Strom) vorge-
nommen. Modul 1 beinhaltet Wandhalterung, Haupt-
platine und Diagnoseplatine.
Modul 2 ist das Separierelement und die Sedimen-
tationsstufe der Separierautomatik; Modul 2
beinhaltet Sammelbehälter,
Platzwahlventil.
Separierung und
