Einbaurichtlinien  Anschlüsse
Techniker

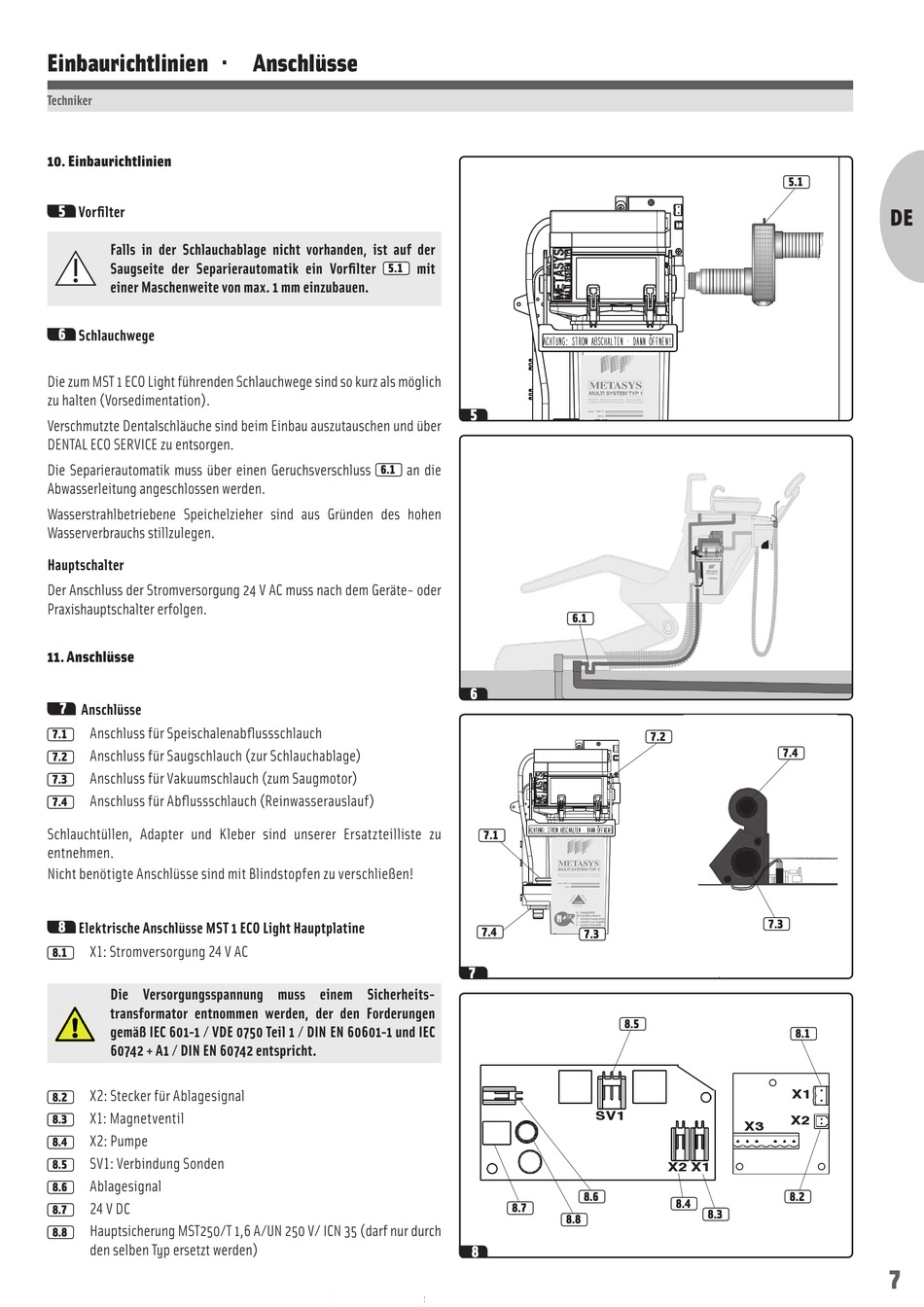

10. Einbaurichtlinien

5
Vorfi lter
Falls in der Schlauchablage nicht vorhanden, ist auf der
Saugseite der Separierautomatik ein Vorfi lter
einer Maschenweite von max. 1 mm einzubauen.
6
Schlauchwege
Die zum MST 1 ECO Light führenden Schlauchwege sind so kurz als möglich
zu halten (Vorsedimentation).
Verschmutzte Dentalschläuche sind beim Einbau auszutauschen und über
DENTAL ECO SERVICE zu entsorgen.
Die Separierautomatik muss über einen Geruchsverschluss
Abwasserleitung angeschlossen werden.
Wasserstrahlbetriebene Speichelzieher sind aus Gründen des hohen
Wasserverbrauchs stillzulegen.
Hauptschalter
Der Anschluss der Stromversorgung 24 V AC muss nach dem Geräte- oder
Praxishauptschalter erfolgen.
11. Anschlüsse
7
Anschlüsse
Anschluss für Speischalenabfl ussschlauch
7.1
Anschluss für Saugschlauch (zur Schlauchablage)
7.2
Anschluss für Vakuumschlauch (zum Saugmotor)
7.3
Anschluss für Abfl ussschlauch (Reinwasserauslauf)
7.4
Schlauchtüllen, Adapter und Kleber sind unserer Ersatzteilliste zu
entnehmen.
Nicht benötigte Anschlüsse sind mit Blindstopfen zu verschließen!
8
Elektrische Anschlüsse MST 1 ECO Light Hauptplatine
X1: Stromversorgung 24 V AC
8.1
Die Versorgungsspannung muss einem Sicherheits-
transformator entnommen werden, der den Forderungen
gemäß IEC 601-1 / VDE 0750 Teil 1 / DIN EN 60601-1 und IEC
60742 + A1 / DIN EN 60742 entspricht.
X2: Stecker für Ablagesignal
8.2
X1: Magnetventil
8.3
X2: Pumpe
8.4
SV1: Verbindung Sonden
8.5
Ablagesignal
8.6
24 V DC
8.7
Hauptsicherung MST250/T 1,6 A/UN 250 V/ ICN 35 (darf nur durch
8.8
den selben Typ ersetzt werden)
mit
5.1
5
an die
6.1
6
7.1
7.4
7
8.7
8
6.1
7.2
7.3
8.5
SV1
X2 X1
8.6
8.4
8.3
8.8
5.1
DE
7.4
7.3
8.1
X1
X2
X3
8.2
7
