Wasserentkeimung
METASYS WEK Light
Gerätedokument
Einbau, Betrieb und Wartung
Water Decontamination System
METASYS WEK Light
Equipment Logbook
Assembly, operation and maintenance
Système de decontamination de l'eau
METASYS WEK Light
Livret d'appareil
Installation, fonctionnement et entretien
Decontaminatore idrico
METASYS WEK Light
Verbale d'installazione
Montaggio, funzionamento e manutenzione
W E K
L i g h t
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Metasys WEK Light
Inhaltszusammenfassung für Metasys WEK Light
- Seite 1 Wasserentkeimung METASYS WEK Light Gerätedokument Einbau, Betrieb und Wartung Water Decontamination System METASYS WEK Light Equipment Logbook Assembly, operation and maintenance Système de decontamination de l’eau METASYS WEK Light Livret d’appareil Installation, fonctionnement et entretien Decontaminatore idrico METASYS WEK Light Verbale d’installazione...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Erklärung der Piktogramme Praxispersonal, Techniker 1. Inhaltsverzeichnis Die Personengruppen, auf die sich die jeweiligen Tätigkeitsbereiche bezie- hen, sind der Kopfzeile zu entnehmen. Kapitel Seite Inhaltsverzeichnis Erklärung der Piktogramme Allgemeine Hinweise Verwendung Aufbau Erklärung des Typenschildes Technische Daten Funktionsbeschreibung Montagevarianten 10. -
Seite 3: Allgemeine Hinweise
ƒ Jede Inspektions- und Servicearbeit sind im Gerätedokument, auf den ersten Seiten dieser Einbauanleitung, einzutragen. ƒ Auf Anfrage durch einen autorisierten Techniker erklärt sich METASYS bereit, sämtliche Unterlagen zur Verfügung zu stellen, die dem technisch qualifizierten Personal beim Service und Reparieren von Geräteteilen von Nutzen sind. -
Seite 4: Verwendung

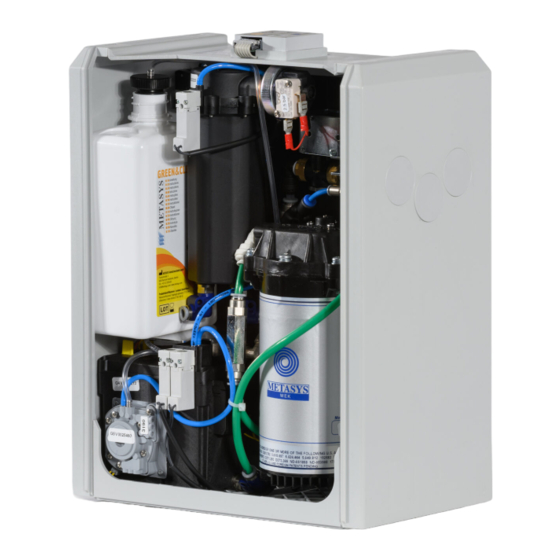

Verwendung Aufbau Praxispersonal, Techniker 4. Verwendung Die METASYS Wasserentkeimung WEK Light ist ein System, welches durch die Anwendung des speziellen Desinfektionsmittels GREEN&CLEAN WK die Entkeimung des Brauchwassers sowie der wasserführenden Leitungen ermöglicht. Eingesetzt wird die WEK Light, um die Verbraucher (Spritze, Turbine, Mundglasfüller und Sonstige) in der zahnärztlichen Praxis - unter... -
Seite 5: Erklärung Des Typenschildes
Erklärung des Typenschildes Technische Daten Praxispersonal, Techniker 6. Erklärung des Typenschildes Siehe Bild Bei der Beistellversion ist das Typenschild ist an der Oberseite des Beistellgehäuses angebracht; bei der Einbauversion am Montageblech. Gerätebezeichnung Anschlussdaten Einbaugerät (UN = 24 V AC) Beistellgerät (UN = 230 V AC) Max. -
Seite 6: Funktionsbeschreibung
Desinfektionsmittelsensor kontrolliert das Vorhandensein von pumpe Durchfluss- Desinfektionskonzentrat. Ist das Behältnis des GREEN&CLEAN WK leer, messer kommt es zur Leermeldung. Es wird darauf hingewiesen, dass ausschließlich METASYS GREEN CLEAN WK verwendet werden darf, da die elektroni- & Mischbehälter sche Sensorik darauf abgestimmt ist! Wasser GREEN&CLEAN WK... -
Seite 7: Montagevarianten
Die direkte Integration der Wasserentkeimung in die Behandlungseinheit sollte als bevorzugte Lösung angewandt werden, da hierbei die Schlauch- und Druckluftwege zur WEK Light so kurz als möglich gehalten werden können. In der Einheit ist für vibrationsfreie Aufhängung des Gerätes an tragenden Teilen der Behandlungseinheit zu sorgen. -
Seite 8: Schlauchanschlüsse
Durchfl ussmessung (X14) Desinfektionsmittelsensor (grün) (X10) Externe Anzeige (X3) Luftventil (schwarz) (V2) Ventil Desinfektionslösung (schwarz) (V3) METASYS Ext. Membranbruchsensor (gelb) (X11) WEK Light ser. Stromversorgung 24 V AC (orange) (X1) LEDs SIC1 Die Versorgungsspannung muss einem Sicherheitstrans- T1,6A IC14 Proc. -
Seite 9: Erklärung Des Bedienteils
Kontrollsignals, sowie Ertönen des Signaltons Ursache: Defekte Doppelmembranpumpe Maßnahme: Doppelmembranpumpe und Platine überprüfen. Folge: Der Signalton ist mit der RESET-Taste abschaltbar. Nach Beheben der Ursache kann die WEK Light nur durch Aus- und Einschalten wieder aktiviert werden. -
Seite 10: Desinfektionsmittel
Gefährdungen und desinfizierender Wirksamkeit auf und stellt keinerlei Risiko für den Patienten dar. Bei jedem Desinfektionsvorgang innerhalb des METASYS - Wasserentkei- mungssystems wird den 150 ml Wasser im Mischbehälter eine bestimmte Menge desinfizierender Lösung beigemengt. Die zu einer umfassenden Entkeimung notwendige Konzentration von 0,0235% wird erreicht. -
Seite 11: Intensiventkeimung
Nach 300 ml Wasserdurchlauf wird wieder auf die Standardlösung reduziert. Für 500 ml Wasser erfolgt die Intensiventkeimung. Nach der Intensiventkeimung erlischt die Kontrolllampe 3 und ein kurzes Summersignal ertönt - die WEK Light ist wieder im Normalbetrieb. 16. Kontrolle GREEN CLEAN WK &... - Seite 12 METASYS ... makes the difference! Visit us at: METASYS Medizintechnik GmbH Florianistraße 3, 6063 Rum bei Innsbruck, Austria 1 +43 512 205420 | 5 +43 512 205420 7 www.metasys.com | info@metasys.com GERMANY FRANCE ITALY +49 8823 938 44 33 +39 045 981 4477 +33 4 37 90 22 15 info@metasys.com...
