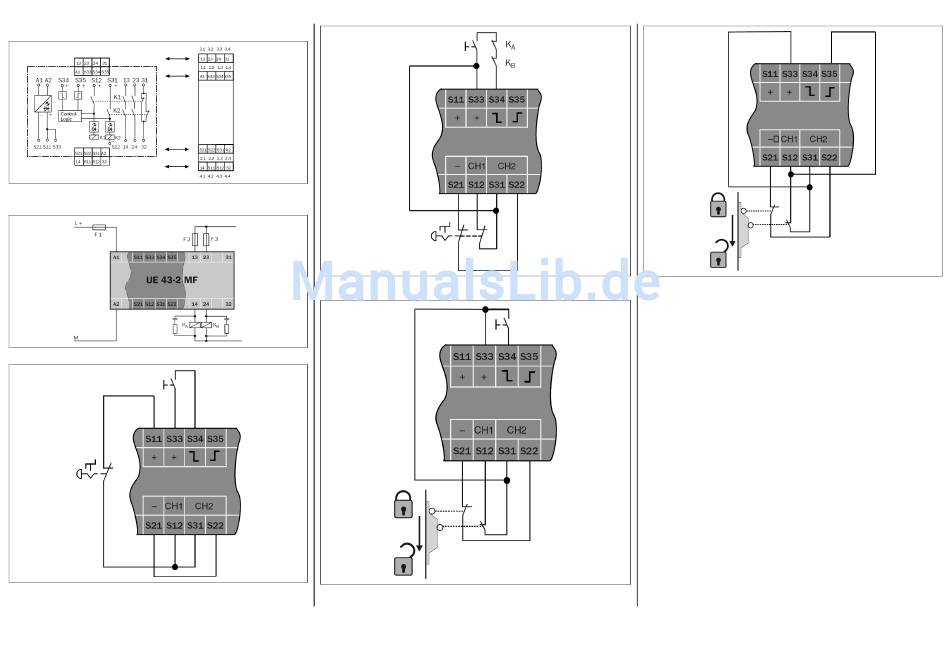

10 Schéma de câblage
Fig. 1 : Schéma de câblage UE43­2MF

11 Exemples d'applications

Fig. 2 : Schéma de base UE43­2MF
Fig. 3 : Exemple d'un arrêt d'urgence monovoie avec réarmement manuel
Borniers enfichables
Raccordement appareil
Borniers enfichables
Raccordement appareil
Raccordement appareil
Borniers enfichables
Raccordement appareil
Borniers enfichables
Fig. 4 : Exemple d'un arrêt d'urgence bivoie avec surveillance des courts-circuits interne, réarmement
manuel et contrôle des contacteurs commandés
Fig. 5 : Exemple d'une protection de porte bivoie avec surveillance des courts-circuits interne et
réarmement manuel
Fig. 6 : Exemple d'une protection de porte bivoie avec surveillance des courts-circuits interne et
réarmement automatique
