SICK UE10-3OS Betriebsanleitung

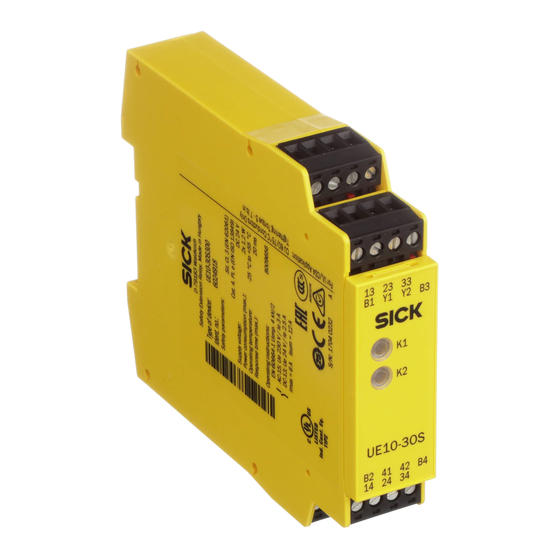

B E T R I E B S A N L E I T U N G Das Erweiterungsgerät UE10 3OS dient zum Gebrauch an
berührungslos wirkenden Schutzeinrichtungen (BWS) mit
UE10-3OS überwachtem aktivem Schaltausgang (OSSD):
einkanalig, zweikanalig (gemäß IEC 61 496 1)
Sicherheitsgeräten mit überwachten Halbleiter-
ausgängen, wie z. B. Flexi Classic und Flexi Soft
Erweiterungsgerät für
Das UE10 3OS hat keine Wiederanlaufsperre und keine
Basisgeräte
Schützkontrolle.
de
2.3 Bestimmungsgemäße Verwendung
Das Erweiterungsgerät UE10 3OS darf nur im Sinne von Ab-
SICK AG • Industrial Safety Systems
schnitt 2.2 „Verwendungsbereiche des Gerätes" verwendet
Erwin Sick-Straße 1
werden.
D-79183 Waldkirch • www.sick.com
Es darf nur von befähigten Personen und nur an der Maschi-
8009656/YSS0/2016-03-17 • REIPA/XX
ne verwendet werden, an der es gemäß der Betriebsanlei-
Printed in Germany (2016-03) • Alle Rechte
tung von einer befähigten Person montiert und erstmals in
vorbehalten • Irrtümer und Änderungen vorbehalten
Betrieb genommen wurde. Bei jeder anderen Verwendung
sowie bei Veränderungen am Gerät – auch im Rahmen von
Montage und Installation – verfällt jeglicher Gewährleis-
tungsanspruch gegenüber der SICK AG.
2.4 Allgemeine Sicherheitshinweise und
Schutzmaßnahmen
1 Geltungsbereich
Beachten Sie die Sicherheitshinweise und
Diese Betriebsanleitung ist gültig für die Erweiterungs- Schutzmaßnahmen!
geräte UE10 3OS für Basisgeräte mit dem folgenden Beachten Sie die nachfolgenden Punkte, um die
Typenschild-Eintrag im Feld Operating Instructions:
bestimmungsgemäße Verwendung des Erweite-
8009656
rungsgerätes UE10 3OS zu gewährleisten.
Das Herstellungsdatum des Gerätes finden Sie auf
Beachten Sie bei Montage, Installation und An-
dem Typenschild im Feld Date Code im Format jjwwxxxx
wendung des Erweiterungsgerätes die in Ihrem
(jj = Jahr, ww = Kalenderwoche, xxxx = Seriennummer). Land gültigen Normen und Richtlinien.
Diese Betriebsanleitung ist eine Original-Betriebs-
Für Einbau und Verwendung des Erweiterungsge-
anleitung.
rätes sowie für die Inbetriebnahme und wieder-
kehrende technische Überprüfung gelten die
2 Zur Sicherheit
nationalen/internationalen Rechtsvorschriften,
insbesondere:
Dieses Kapitel dient Ihrer Sicherheit und der Sicherheit
der Anlagenbediener.
– die Maschinenrichtlinie
Bitte lesen Sie dieses Kapitel sorgfältig, bevor Sie – die Arbeitsmittelbenutzungsrichtlinie
mit dem UE10 3OS oder der durch das UE10 3OS
– die EMV-Richtlinie
geschützten Maschine arbeiten.
– die Unfallverhütungsvorschriften und Sicher-
2.1 Befähigte Personen heitsregeln
Hersteller und Betreiber der Maschine, an der ein
Das Erweiterungsgerät UE10 3OS darf nur von befähig-
Erweiterungsgerät verwendet wird, müssen alle
ten Personen montiert, installiert, in Betrieb genom-
geltenden Sicherheitsvorschriften/-regeln in
men und geprüft werden.
eigener Verantwortung einhalten.
Befähigt ist, wer ...
Die Prüfungen sind von befähigten Personen
über eine geeignete technische Ausbildung verfügt
bzw. von eigens hierzu befugten und beauftrag-
und
ten Personen durchzuführen und in jederzeit von
vom Maschinenbetreiber in der Bedienung und den
Dritten nachvollziehbarer Weise zu dokumen-
gültigen Sicherheitsrichtlinien unterwiesen wurde
tieren.
und
Die Betriebsanleitung ist dem Bediener der Ma-
Zugriff auf die Betriebsanleitung des Erweiterungs-
schine, an der das UE10 3OS verwendet wird,
gerätes UE10 3OS und diese gelesen und zur
zur Verfügung zu stellen.
Kenntnis genommen hat.
Der Maschinenbediener ist durch befähigte Per-
2.2 Verwendungsbereiche des Gerätes sonen einzuweisen und zum Lesen der Betriebs-
anleitung anzuhalten.
Das Erweiterungsgerät UE10 3OS ist einsetzbar:
gemäß EN ISO 13 849 bis PL e und Kategorie 4
2.5 Umweltgerechtes Verhalten
gemäß EN 62 061 bis SILCL3
Die Entsorgung unbrauchbarer oder irreparabler Geräte
gemäß IEC 61 508 bis SIL3
muss immer gemäß den jeweils gültigen landesspezifischen
Der tatsächlich erreichte Performance Level bzw. die
Abfallbeseitigungsvorschriften (z. B. Europäischer Abfall-
erreichte SIL-Anspruchsgrenze hängt von der Außen-
schlüssel 16 02 14) erfolgen.
beschaltung, der Ausführung der Verdrahtung, der
Wahl der Befehlsgeber und deren Anordnung an der
Maschine ab.
Das Erweiterungsgerät UE10-3OS wurde nach UL 508
getestet.
3 Produktbeschreibung
Klemmen-Belegung
Klemme
Über die kontaktbehafteten Schaltausgänge des Erweite-
rungsgerätes können die zugehörigen Aktoren der Maschine
B1
oder Anlage sicher abgeschaltet werden.
B3
Das Schalten der Halbleiterausgänge der vorgeschalteten
B2
Basisgeräte steuert über die zwei separaten Eingangskreise
B4
die internen Relais. Die Freigabestrompfade dienen als sichere
Ausgänge. Der Meldestrompfad ist ein nichtsicherer Ausgang.
Y1-Y2
Der Rückmeldestrompfad dient als Schützkontrolle für die
Überwachung durch das Basisgerät.
13-14
23-24
Schließen Sie zur Erreichung von SIL3/PL e die
Schützkontrolle an!
33-34
Um SIL3/PL e zu erreichen, muss eine externe Dia-
41-42
gnose mit DC R 99 % angewendet werden (d.h. die
Schützkontrolle muss angeschlossen sein).
Einkanaliger Betrieb
Beachten Sie hierzu auch Kapitel 11
Zwischen B1 und B3 ist eine Brücke anzuschließen. Der
„Applikationsbeispiele".
Halbleiterausgang des Basisgerätes ist mit B1 zu verbin-
den; 0 V des Basisgerätes ist an die Kontakte B2 und B4
Anzeigeelemente anzuschließen.
Anzeige Bedeutung
Zweikanaliger Betrieb
K1 Grün Kanal 1 geschaltet Die Halbleiterausgänge des Basisgerätes sind mit B1 und
B3 zu verbinden; 0 V des Basisgerätes ist an die Kontakte
K2 Grün Kanal 2 geschaltet
B2 und B4 anzuschließen.
4 Montage
6
Montage nur mit Schutzart IP 54 oder höher!
Das Erweiterungsgerät darf nur im Schaltschrank
Keine Inbetriebnahme ohne Prüfung durch eine
montiert werden. Der Schaltschrank muss minde-
befähigte Person!
stens die Schutzart IP 54 erfüllen.
Bevor Sie eine durch das Erweiterungsgerät
geschützte Anlage erstmals in Betrieb nehmen,
Montage gemäß EN 50 274.
muss die Anlage durch eine befähigte Person
Die Module sind in einem 22,5 mm breiten Aufbau-
überprüft und dokumentiert freigegeben werden.
gehäuse für 35-mm-Hutschienen gemäß EN 60 715
untergebracht.
5 Elektroinstallation
Hinweis:
Alle angeschlossenen Leistungs-Schaltelemente und die
Leitungen müssen eine Stromtragfähigkeit, maximalem
Kontrollieren Sie den Gefahrbereich!
Kurzschlussstrom (gemäß EN 60947-5-1) von I = 1000 A
max
besitzen.
Anlage spannungsfrei schalten!
Die Spannungsversorgung muss den Vorschriften für
Kleinspannungen mit sicherer Trennung (SELV, PELV) für
Regelmäßige Prüfung der Schutzeinrichtungen durch
Überspannungskategorie II gemäß EN 60 664 und
befähigte Personen
EN 50 178 genügen.
Prüfen Sie die Anlage entsprechend den national gülti-
Hinweis:
gen Vorschriften innerhalb der darin geforderten Fristen.
Die Überspannungskategorie III kann erreicht werden,
– Jede Sicherheitsapplikation muss in einem von Ihnen
wenn die Kontaktkreise Y1/Y2 und 41/42 im selben
festgelegten Zeitintervall überprüft werden.
Stromkreis betrieben werden wie die vorgeschalteten
OSSDs (Schutzkleinspannung). Bei Installation in Um- – Die Wirksamkeit der Schutzeinrichtungen muss durch
gebungen der Überspannungskategorie III müssen befugte und beauftragte Personen geprüft werden.
externe Schutzelemente verwendet werden.
Wenn Änderungen an der Maschine oder der Schutzein-
Alle Anschlüsse, Verdrahtung und Verlegung müssen richtung durchgeführt wurden oder das Erweiterungsgerät
der geforderten Kategorie gemäß EN ISO 13 849 und umgerüstet oder instand gesetzt wurde, dann müssen
EN 62 061 entsprechen (z. B. geschützte Verlegung,
Sie die gesamte Sicherheitsapplikation erneut prüfen.
Einzelmantelleitung mit Schirm etc.).
Eingänge B2 und B4 immer mit dem 0 V Potenzial der
Versorgungsspannung der Basisgeräte verbinden.
Um die Kontaktausgänge des UE10 3OS zu schützen
und die Lebensdauer zu erhöhen, müssen die ange-
schlossenen Lasten mit z. B. Varistoren und RC-Gliedern
ausgerüstet werden. Hierbei ist zu beachten, dass sich
die Ansprechzeiten je nach Art der Schutzbeschaltung
verlängern.
Die Sicherheitsausgänge und die Schützkontrolle (EDM)
müssen innerhalb des Schaltschranks verdrahtet werden.
Um das Verschweißen der Kontakte der eingebauten
Relais zu verhindern, ist eine Überstromschutzeinrichtung
mit max. 6 A Kurzschlussschutz (Betriebsklasse gG) in die
Strompfade einzubinden (siehe Abb. 2, Freigabestrom-
pfade-Sicherung F2/F3/F4).
7 Verhalten im Fehlerfall
Beschreibung
Kein Betrieb bei unklarem Fehlverhalten!
Eingangskreis 1
Setzen Sie die Maschine außer Betrieb, wenn Sie
Eingangskreis 2
den Fehler nicht eindeutig zuordnen können und
0 V nicht sicher beheben können.
0 V
Rückmeldestrompfad (zur Verwendung
Vollständiger Funktionstest nach
als Schützkontrolle)
Fehlerbeseitigung!
Freigabestrompfad 1
Führen Sie nach der Beseitigung eines Fehlers
Freigabestrompfad 2
einen vollständigen Funktionstest durch.
Freigabestrompfad 3
Meldestrompfad (nicht sicher)
8 Bestelldaten
8.1 Systeme
Artikel
UE10 3OS für 24 V DC
mit Schraubklemmen
UE10 3OS für 24 V DC
mit Steckblockklemmen
UE10-3OS für 24 V DC
mit Zugfederklemmen
Inbetriebnahme und
regelmäßige Prüfungen
10 Schaltbild
Beachten Sie hierzu die Hinweise in Kapitel 2
„Zur Sicherheit".
Beachten Sie die entsprechenden Gesetze und
nationalen Vorschriften.
Stellen Sie vor der Inbetriebnahme sicher, dass
sich niemand im Gefahrbereich aufhält.
Sichern Sie den Gefahrbereich gegen das
Betreten durch Personen ab.
Abb. 1: Schaltbild UE10 3OS
Abb. 2: Basisbeschaltung UE10 3OS
9 Konformität mit
EU;Richtlinien
EU-Konformitätserklärung (Auszug)
Der Unterzeichner, der den nachstehenden Hersteller
vertritt, erklärt hiermit, dass das Produkt in Überein-
stimmung mit den Bestimmungen der nachstehenden
EU-Richtlinie(n) (einschließlich aller zutreffenden
Änderungen) ist, und dass die entsprechenden Nor-
men und/oder technischen Spezifikationen zugrunde
gelegt sind.
Vollständige EU-Konformitätserklärung zum Download:
www.sick.com
Artikelnummer
(Typenschlüssel)
6024917
(UE10-3OS2D0)
6024918
(UE10-3OS3D0)
1028303
(UE10-3OS4D0)
