bürkert ELEMENT 8202 Schnellstart Seite 18

20°
a)
b)
18
→
Den Deckel abnehmen.
→
Das Displaymodul mit
einem Winkel von ca.
20° gegenüber der
gewünschten Stellung
ausrichten.
→
Das Displaymodul kann
in vier verschiedenen
Stellungen in einem
Winkel von 90° einge-
c)
steckt werden.
d)
→
Das Displaymodul nach
unten drücken, und im
Uhrzeigersinn drehen,
um es zu verriegeln.
deutsch
Typ 8202/8222
Montage
1
2

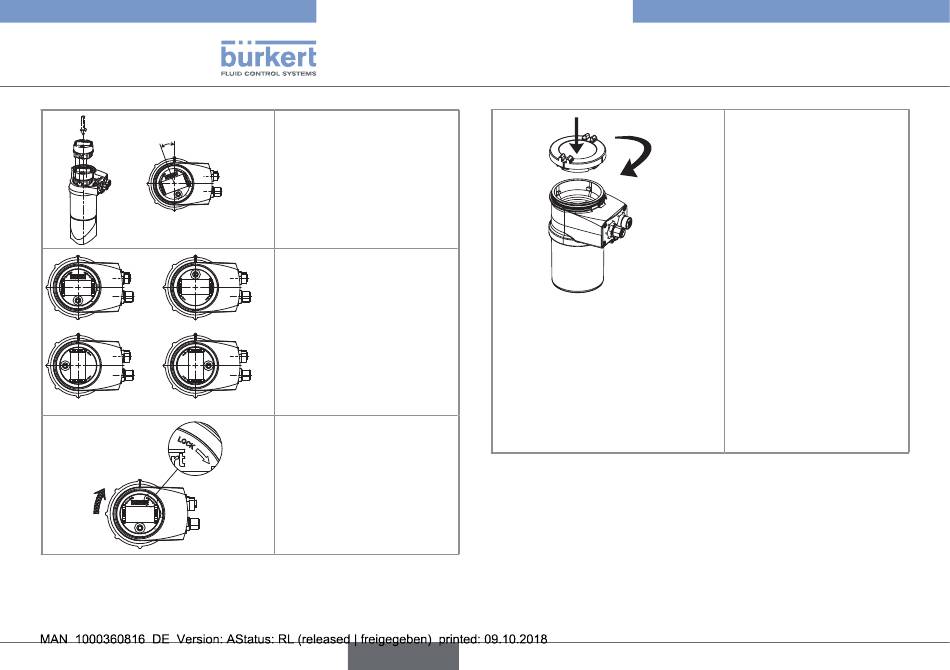

Bild 7: Einbau des Displaymoduls
→
Kontrollieren, ob die
Dichtung auf dem
Gehäuse sitzt und ob sie
unversehrt ist; sie ande-
renfalls ersetzen.
→
Die Dichtung falls
nötig mit einem Mittel
einfetten, das sich mit
dem Dichtungsmaterial
verträgt.
→
[1] Deckel so ausrichten,
dass die vier Rillen des
Deckels mit den vier
Laschen des Gehäuses
übereinstimmen.
→
[2] Deckel mit einem
Winkel von ca. 15° im
Uhrzeigersinn bis zum
Anschlag drehen.
