5.6.4.3 CAN-Verdrahtungsbeispiel 2

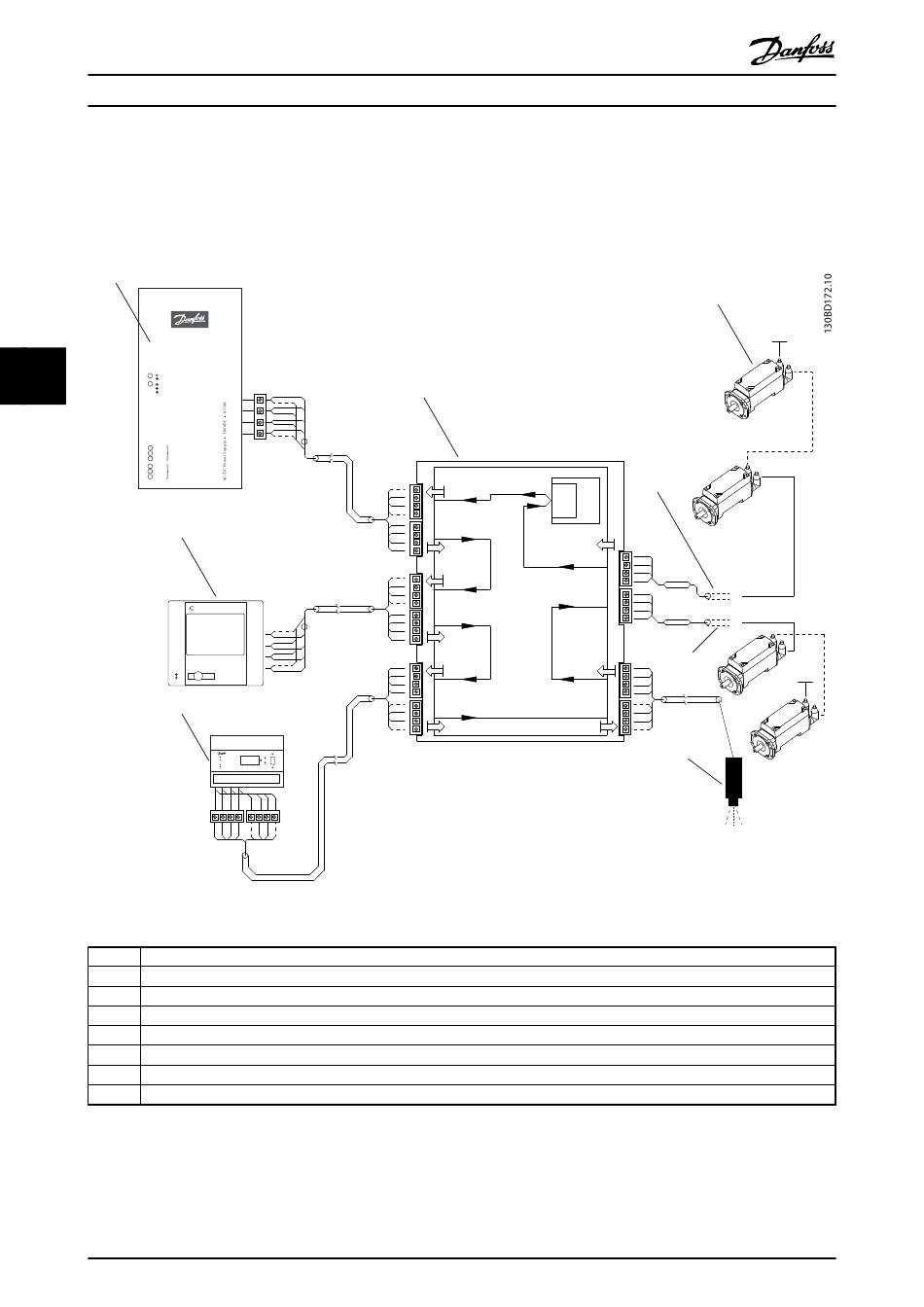

Abbildung 5.4 zeigt ein Beispiel der CAN-Verdrahtung für ein ISD Servosystem mit 2 Ausgangsleitungen, 1 Verteilerbox und 1
Spannungsversorgungsmodul. In diesem Beispiel beginnt die CAN-Verdrahtung an Stecker X11 und endet an Stecker X21.
Ein CAN-Abschlusswiderstand (120 Ω) ist an beiden Enden erforderlich. Verwenden Sie den Abschlusswiderstand,
Teilenummer 175G7005, für beide Servomotorleitungen.
1
ISD Power Supply Module
5 5
Failure
Warning
Output (300V) OK
Output (90V) OK
Stand-By
90V OK
300V OK Signal Outputs
Error
Enable
300V Signal Inputs
10A
Abbildung 5.4 CAN-Verdrahtungsbeispiel 2
1 ISD Spannungsversorgungsmodul
2 ISD Verteilerbox
3 Servomotor
4 Hybridkabel 1 (Ausgangsleitung 1)
5 Hybridkabel 2 (Ausgangsleitung 2)
6 Kamera
7 Geberbox
8 Master Rechner
Tabelle 5.3 Legende zu Abbildung 5.4
