Installation/Montage
5.6.4.1 Übersicht der CAN-Stecker

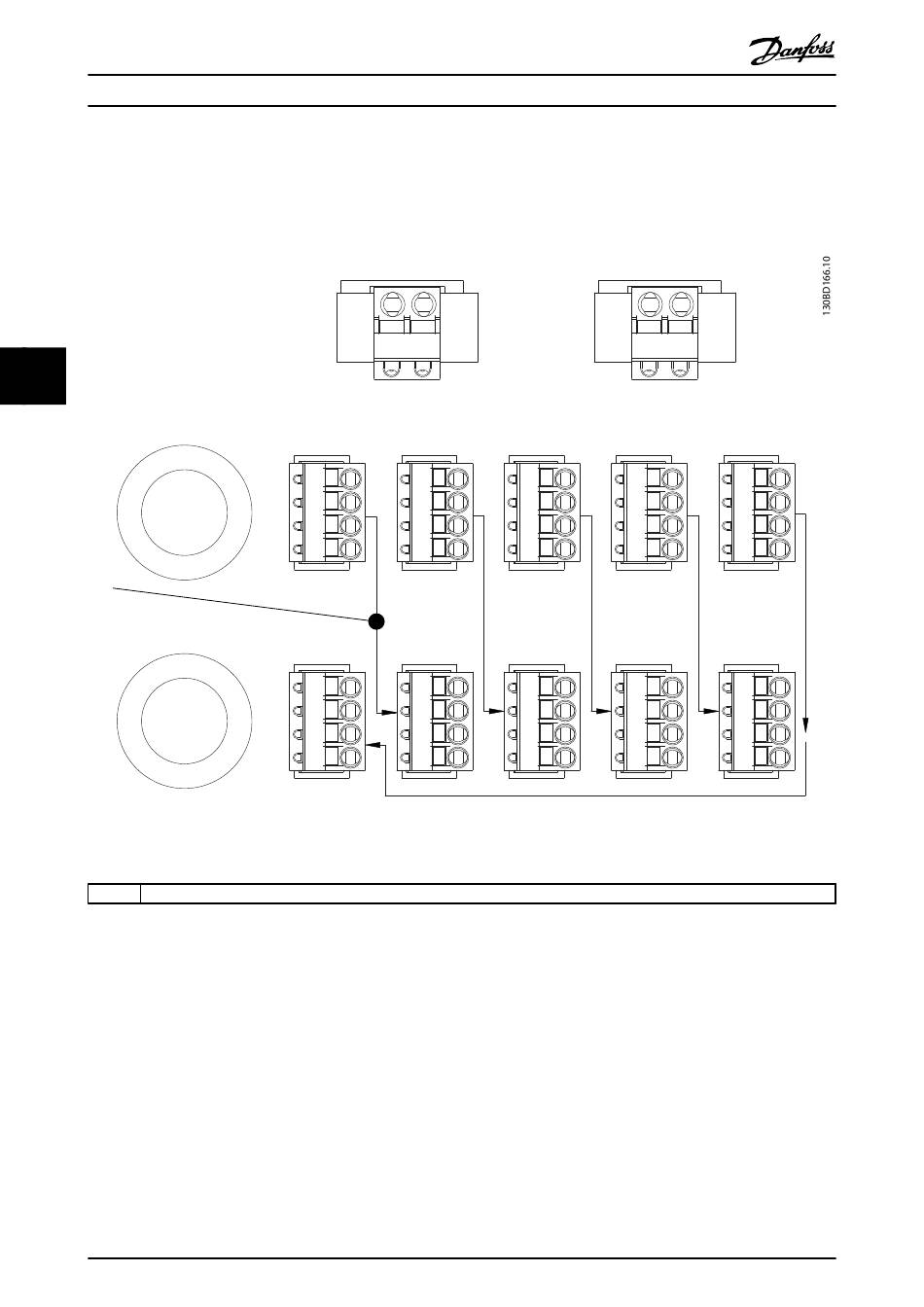

Abbildung 5.2 zeigt die CAN-Stecker an der Vorderseite der Verteilerbox. Die Leitungen stellen die internen Verbindungen
zwischen den CAN-Steckern dar.
5 5
Fuse L I
1
Fuse L II
Abbildung 5.2 Übersicht der CAN-Stecker
1 Steht für die Verteilerbox als Teilnehmer im CAN-Netzwerk.
Tabelle 5.1 Legende zu Abbildung 5.2
28
®
VLT ISD Verteilerbox Produkthandbuch
Safety I
CAN 1.In CAN 2.In
X11 X12
CAN 1.Out CAN 2.Out
X21 X22
®
MG75G103 - VLT ist eine eingetragene Marke von Danfoss
Safety II
CAN 3.In CAN 4.In
X13 X14
CAN 3.Out CAN 4.Out
X23 X24
CAN 5.In
X15
CAN 5.Out
X25
