Beschreibung

4 Beschreibung
Die ISD Verteilerbox ist die zentrale Schnittstelle bzw. der
zentrale Gateway für das ISD Servosystem. Sie stellt die
Verbindung zwischen dem Spannungsversorgungsmodul
und dem Servomotor her und stellt damit die Versorgung
mit 300 V DC Spannung der Servomotoren über ein
Hybridkabel sicher. Darüber hinaus ist die ISD Verteilerbox
die zentrale Einheit, die CAN-Kommunikation für alle
Geräte des ISD 410 Servosystems und bei Bedarf externe
CAN-Slaves bereitstellt. Die LEDs an der Vorderseite des
Moduls zeigen den Betriebsstatus und Warnungen an.
VORSICHT
Die Verteilerbox hat eine Schutzart von IP20. Sie ist nur für
den Einsatz in einem Schaltschrank ausgelegt. Das Gerät
kann beschädigt werden, wenn es mit Flüssigkeiten in
Kontakt kommt.
Alle Strom- und Signalkabel werden in der Verteilerbox
verdrahtet, und es können 2 unabhängige Servomotor-
gruppen angeschlossen werden. Sie ermöglicht ebenfalls
die Realisierung einer STO-Sicherheitsfunktion über ein
externes Sicherheitsrelais.
Darüber hinaus garantiert die Verteilerbox die DC-
Spannungsversorgung an alle Servomotoren und ihren
Anschluss an den Feldbus (CAN).
Wartungsfunktionen, wie Spannungsmessung und CAN-
Diagnose, werden ebenfalls von der Verteilerbox
ausgeführt.
®
VLT ISD Verteilerbox Produkthandbuch
®
MG75G103 - VLT ist eine eingetragene Marke von Danfoss
1
6

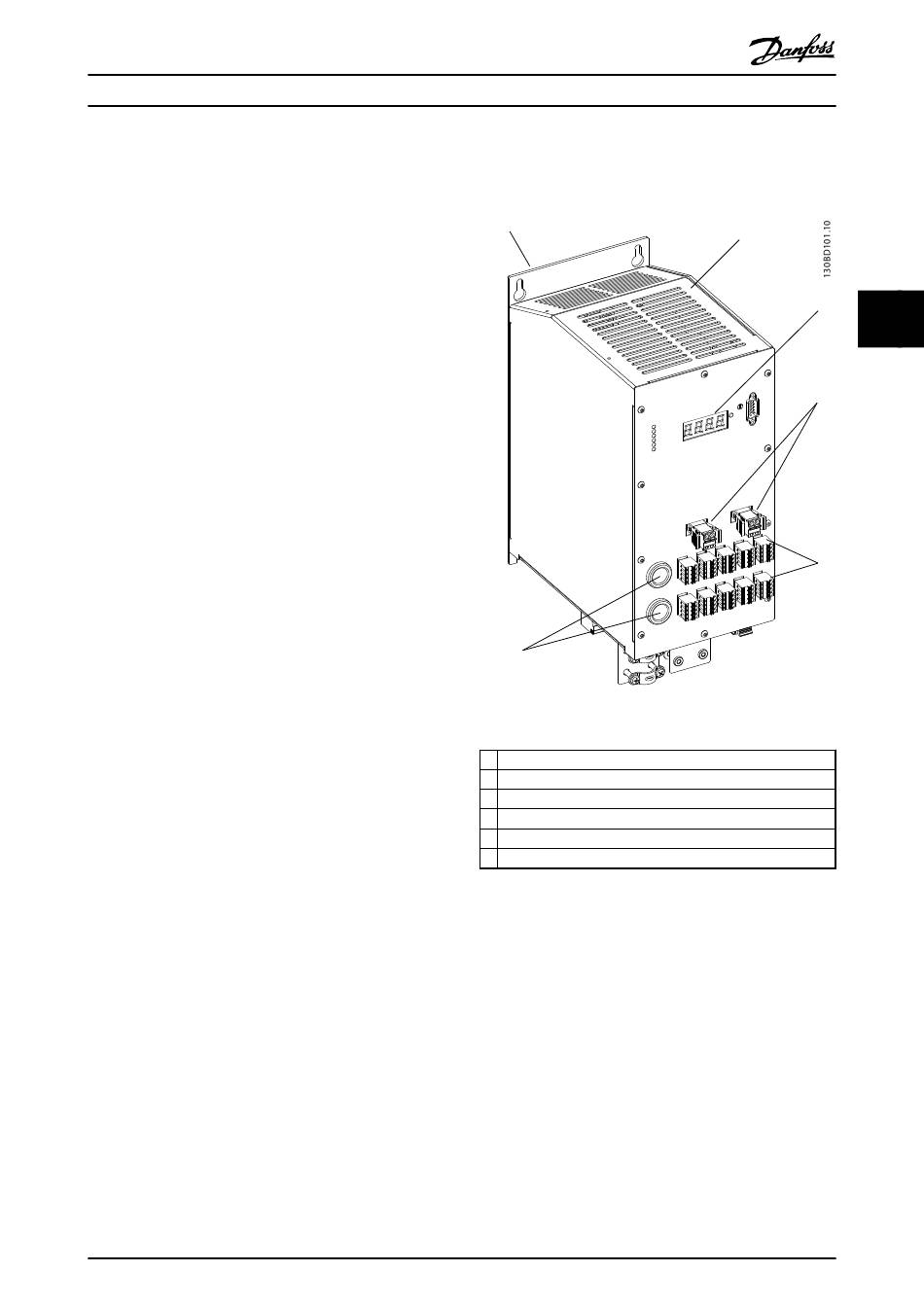

Abbildung 4.1 ISD Verteilerbox
1 Rückwand zur Montage
2 Lüftungsschlitze
3 Display
4 Sicherheitsstecker
5 CAN-Anschlüsse
6 Sicherungen
Tabelle 4.1 Legende zu Abbildung 4.1
2
4 4
3
4
5
