Beschreibung

4.1 Regler

Der Regler der Verteilerbox erfüllt die folgenden
Funktionen:
•
überwacht Spannungsniveaus, Ströme,
Temperaturen und andere Variablen.
•
berechnet Leistung und abgeleitete Werte.
4 4
•
stellt alle Werte durch sein CAN-Objektverzeichnis
bereit.
•
stellt das korrekte Verhalten der Verteilerbox im
Hinblick auf Laden und Entladen von Kapazitäten
durch eine Zustandsmaschine („state machine")
sicher.
•
handhabt die Wärmebilanz, Überspannung,
Unterspannung und Fehlerfälle.
Der Regler der Verteilerbox verfügt über 1 CAN-Schnitt-
stelle zur Kommunikation mit dem System-Master-Rechner
und implementiert die CANOpen-Norm DS301.

4.2 Display

Das Display zeigt den Betriebsstatus der Verteilerbox.
ISD Connection Box
RUN/Err
U
ZK
24V
5V
Safe
CAN

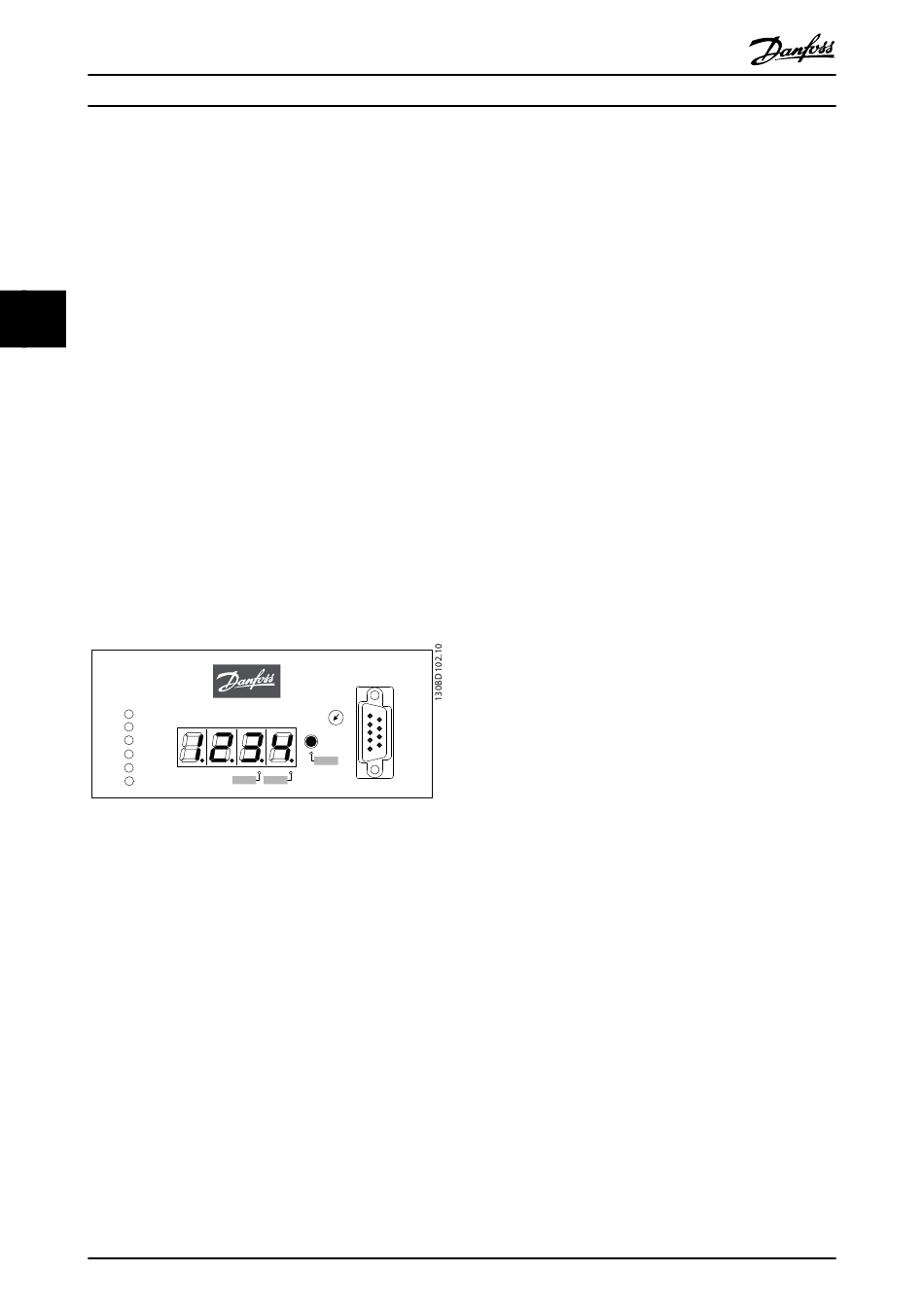

Abbildung 4.2 Display der Verteilerbox
Weitere Informationen über das Display enthält
7.1 Betriebsanzeige.
14
®
VLT ISD Verteilerbox Produkthandbuch
CAN-ID
4 6
2 8
RS232
0
Service
Set
Warn Err
®
