4.4.2.3 24 V DC Spannungsversorgung (X4)

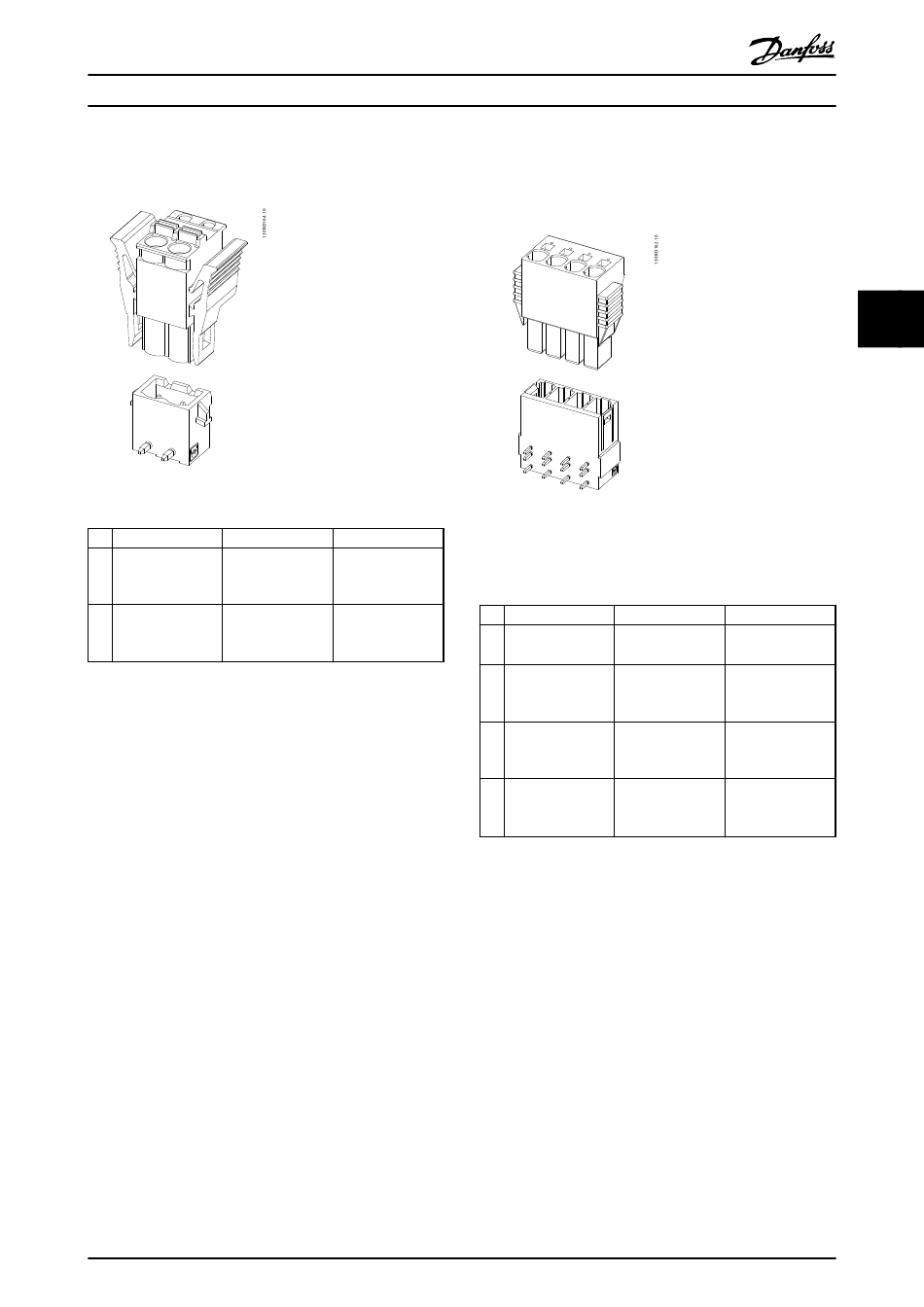

Abbildung 4.12 DC-Gehäuse und Stecker
Pin Signal Beschreibung
1 –U _24IN Spannungsversor-
DC
gungseingang
(Masse)
2 +U _24IN Spannungsversor-
DC
gungseingang (24
V DC)
Tabelle 4.10 Steckerbelegung
®
VLT ISD Verteilerbox Produkthandbuch
Querschnitt
1 mm 2
2
1 mm
®
MG75G103 - VLT ist eine eingetragene Marke von Danfoss
4.4.2.4 DC-Ausgangsklemmen (X2 & X3)
Verwenden Sie X2 für Leitung 1 und X3 für Leitung 2.
Abbildung 4.13 DC-Gehäuse und Stecker
Die Ausgangssteckerbelegung der DC-Ausgangsklemmen
X2 und X3 ist identisch.
Pin Signal Beschreibung
1 FE Funktionserdung
2 -U Spannungsversor-
DC
gungsausgang
(Masse)
3 +U Spannungsversor-
DC
gungsausgang
(300 V DC)
4 24 V_S1/2 24 V DC-Sicher-
heitsausgang
Tabelle 4.11 Steckerbelegung
1) Je nach Anwendung
2) Nur ohne STO
4.5 Kühlung
Die Kühlung erfolgt über die Lüftungsschlitze an der
Oberfläche der Verteilerbox.
4
Querschnitt
1,5 mm 2 /2,5 mm 2
1)
2 2)
1 mm / 2,5
2
mm
1 mm 2 2) / 2,5
mm 2
2 2)
1 mm ,
abgeschirmt mit
PE
