Betrieb
HINWEIS
Fehler oder Warnungen können nicht an der Verteilerbox
selbst quittiert werden. Ein aktiver Fehler kann nur
gelöscht werden durch:
NMT-Reset
Neustart der Verteilerbox
Fehler-Reset über die ISD Toolbox-Software oder
CoDeSys
Weitere Informationen finden Sie in 12.3 Emergency-Codes.
7.1.4 <SET>-Taste
Mit der <SET>-Taste können Sie durch die Liste mit
Meldungen blättern und IDs einstellen.
Die CAN-ID wird gezeigt, wenn die Taste 3 Sekunden lang
gedrückt wird.
7.1.5 <CAN-ID> BCD-Schalter
Mit dem <CAN-ID> BCD-Schalter wird die ID manuell
zugeordnet. Siehe 6.2 CAN-ID-Einstellung.

7.1.6 Serviceschnittstelle

VORSICHT
Die Serviceschnittstelle ist nur für den Danfoss-Service
bestimmt.
7.2 Anzeige über Toolbox und CoDeSys
Neben der Anzeige an der ISD Verteilerbox besteht die
Möglichkeit, den Status der Verteilerbox über die ISD
Toolbox abzufragen.
Dazu muss die Verbindung zum CAN-Bus-Netzwerk über
einen PC/Laptop hergestellt werden. Hierzu benötigen Sie
ein CAN-Dongle, das die physikalische Verbindung
zwischen CAN-Bus-Netzwerk und Verteilerbox realisiert.
Mit der ISD Toolbox können die einzelnen ISD-
Komponenten direkt angezeigt und damit Informationen
über die ISD-Komponenten abgerufen werden.
Die Parameter der ISD-Komponenten können ebenfalls
über CoDeSys am Master Rechner abgelesen werden.
Die ISD Toolbox-Software, Firmware-Updates, EDS-Dateien
und CoDeSys-Bibliotheken stehen zum Download auf der
Danfoss-Website (www.danfoss.com) zur Verfügung.
®
VLT
ISD Verteilerbox Produkthandbuch
®
MG75G103 - VLT
ist eine eingetragene Marke von Danfoss
7.3 Maschinenzustände
Init
Voltage
Disabled
Switch On
Switch O
Power
Up
Fault
Charged
Operation
Enabled
Under
Voltage

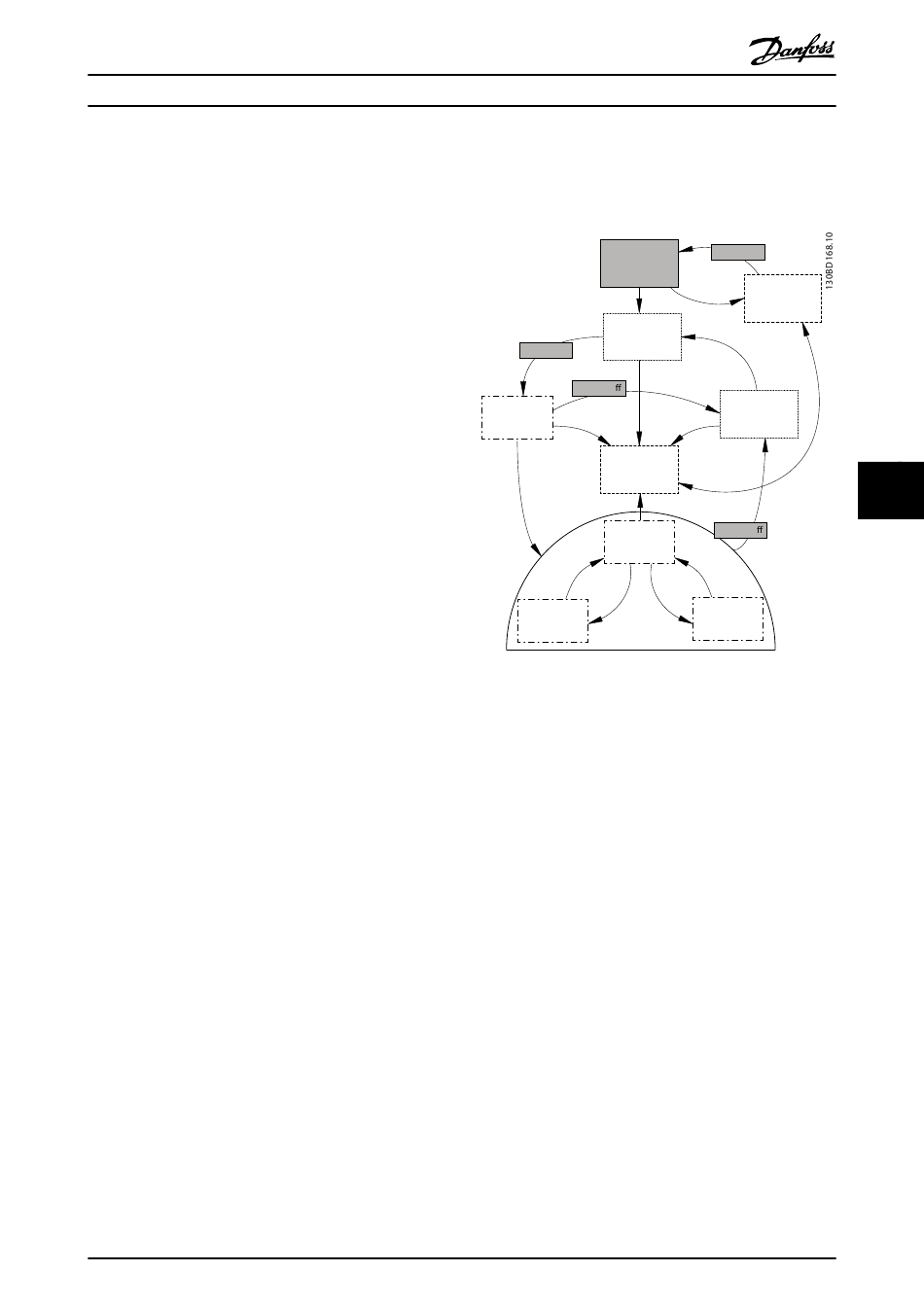

Abbildung 7.3 Maschinenzustände
Abbildung 7.3 zeigt die Hauptzustandsübergänge der NMT
state machine. Die Zustände „Under Voltage"
(Unterspannung) und „Over Voltage" (Überspannung) sind
Unterzustände des Zustands „Operation Enabled" (Betrieb
aktiviert). Daher erben diese Zustände alle Übergänge ihres
Grundzustands.
Der Zustand „Init" führt Prüfungen bezogen auf den
Zustand „Voltage Disabled" (Spannung deaktiviert) aus und
führt einen direkten Übergang in den Zustand „Fault
Charged" (Fehler Geladen) aus, wenn festgestellt wird, dass
die Kondensatoren geladen sind.
Eine Emergency-Meldung wird gesendet, wenn die Vertei-
lerbox in einen Fehlerzustand übergeht. Jeder befohlene
Übergang, der abgelehnt wurde, da einwandfreier Betrieb
nicht garantiert werden kann, führt zum Senden einer
Warnung-Emergency-Meldung. Emergency-Meldungen
werden zum Verlauf hinzugefügt und am Display der
Verteilerbox angezeigt.
Alle Messungen und abgeleiteten Werte sind in allen
Zuständen über das CAN-Objektverzeichnis zugänglich.
Wartungsarbeiten, wie Firmware-Flash, Reset der Vertei-
lerbox oder CAN-ID-Einstellungen sind nur in
ausgeschalteten Zuständen erlaubt.
Error Reset
Fault
Discharged
Power
Down
