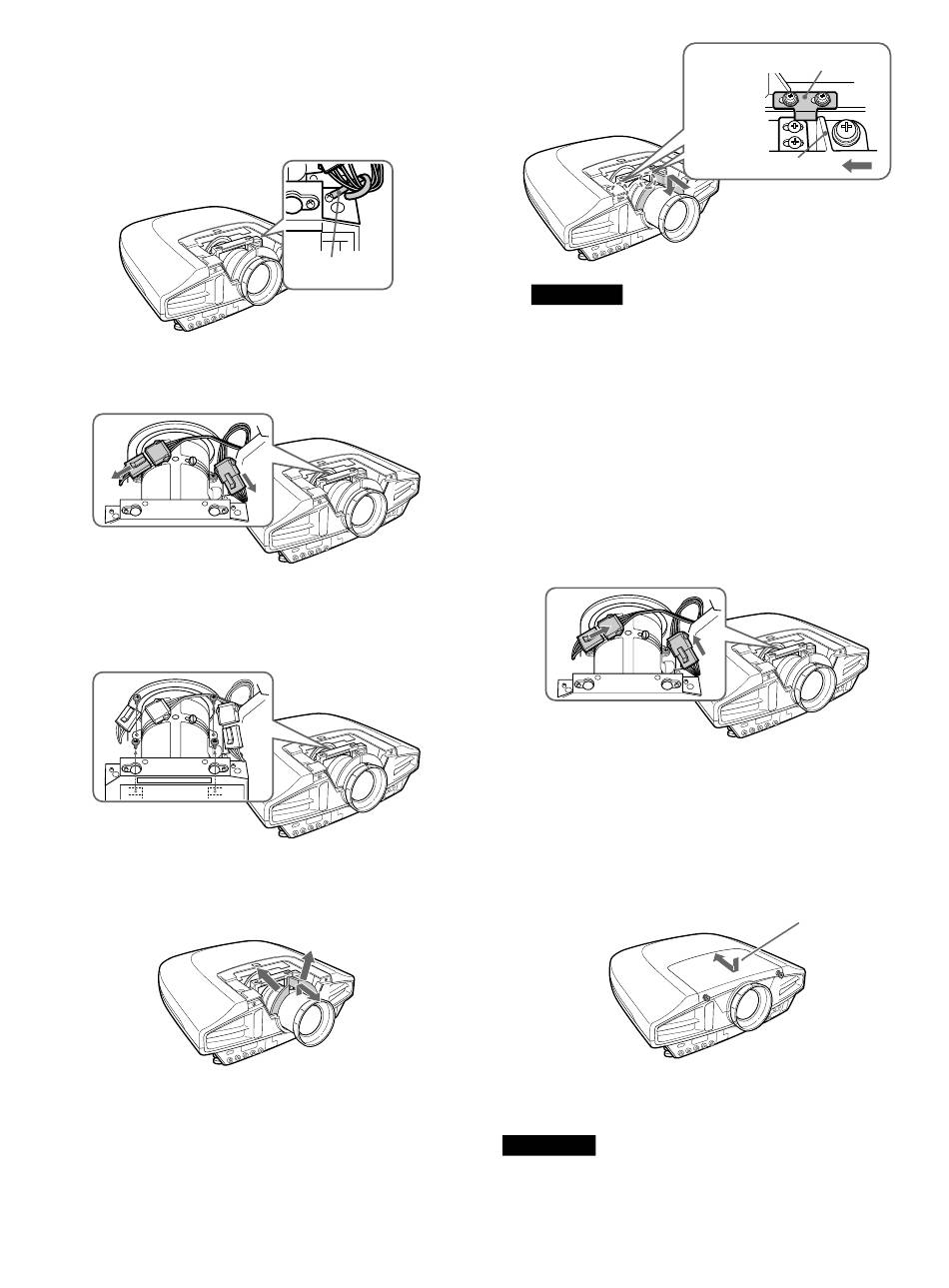

Retirez les câbles des connecteurs de la bride
d'attache en ouvrant celle-ci.
Passez directement à l'étape 6 si vous installez un
objectif qui n'est pas standard.
5
Débranchez les deux connecteurs de l'objectif de
ceux du projecteur.
6
Retirez les quatre vis (M4×12, avec les rondelles)
de maintien de l'objectif à l'aide d'un tournevis
Phillips.
7
Retirez l'objectif en le soulevant légèrement, en
écartant la butée de l'objectif et en le faisant
glisser vers l'avant.
8
Ecartez la butée de l'objectif, puis installez
l'objectif de sorte que la butée de l'objectif et la
butée du projecteur soient côte à côte.
14
Bride d'attache
Remarques
• Prenez garde de ne pas coincer les connecteurs
en installant l'objectif.
• Pour simplifier l'identification de l'objectif,
veillez au moment de l'installation à ce que
l'étiquette apposée sur l'objectif soit orientée
vers le haut, au moment de l'installation.
9
Serrez les quatre vis pour immobiliser l'objectif.
10
Branchez les deux connecteurs.
Passez directement à l'étape 12 si vous installez
un objectif qui n'est pas standard.
11
Immobilisez les câbles des connecteurs que vous
avez retirés à l'étape 4 à l'aide de la bride
d'attache prévue à cet effet.
12
Installez le couvercle de l'objectif en le faisant
coulisser de l'avant vers l'arrière.
13
Resserrez les deux vis pour fixer le couvercle de
l'objectif.
Remarques
• Etant donné que l'objectif est très sensible aux
rayures, manipulez-le avec précautions et placez-le
toujours délicatement sur une surface stable et plane,
en position horizontale.
• Evitez de toucher la surface de l'objectif.
Butée (Projecteur)
Butée (Objectif)
Couvercle de
l'objectif
