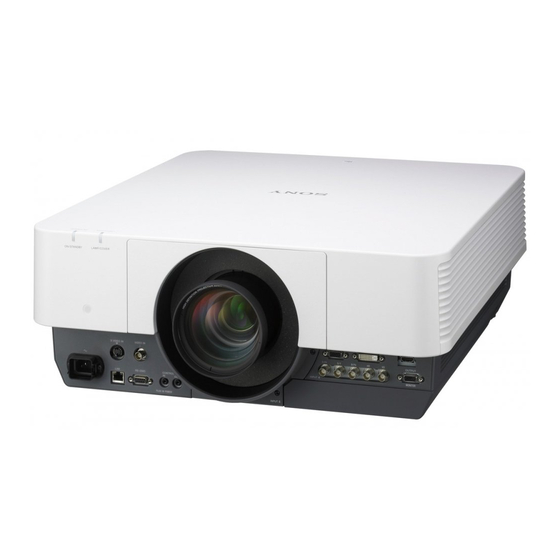

Sony VPL-FH500 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Beamer
  5. VPL-FH500
  6. Bedienungsanleitung
Sony VPL-FH500 Bedienungsanleitung

Sony VPL-FH500 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Data
Projector
Bedienungsanleitung
Lesen Sie vor Inbetriebnahme des Geräts diese Anleitung und die mitgelieferte Kurzreferenz
bitte genau durch und bewahren Sie sie zum späteren Nachschlagen gut auf.
VPL-FH500L/FH500
VPL-FX500L/FX500
Die genannten Modelle sind nicht in allen Ländern und Regionen erhältlich.
Bitte überprüfen Sie die Verfügbarkeit bei Ihrem Sony-Fachhändler vor Ort.
© 2010 Sony Corporation
4-191-106-47 (1)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VPL-FH500

Inhaltszusammenfassung für Sony VPL-FH500

  • Seite 1 Lesen Sie vor Inbetriebnahme des Geräts diese Anleitung und die mitgelieferte Kurzreferenz bitte genau durch und bewahren Sie sie zum späteren Nachschlagen gut auf. VPL-FH500L/FH500 VPL-FX500L/FX500 Die genannten Modelle sind nicht in allen Ländern und Regionen erhältlich. Bitte überprüfen Sie die Verfügbarkeit bei Ihrem Sony-Fachhändler vor Ort. © 2010 Sony Corporation...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick Netzwerk Lage und Funktion der Die Netzwerkfunktionen ....31 Bedienelemente ......3 Anzeigen des Steuerfensters für den Hauptgerät ........3 Projektor mit einem Webbrowser ......31 Anschlüsse ........4 Überprüfen der projektorbezogenen Fernbedienung und Bedienfeld ..5 Informationen ......32 Bedienen des Projektors von einem Vorbereitungen Computer aus ......33 Verwendung der E-Mail-Bericht-...

  • Seite 3: Lage Und Funktion Der Bedienelemente

    B Überblick Lage und Funktion der Bedienelemente Hauptgerät 6 9 qs a Objektiv (nicht mitgeliefert) k Steckplatz für Zusatzadapter (Seite 43) (Seite 51) Hier installieren Sie einen Zusatzadapter b Vordere Abdeckung (Seite 43) (nicht mitgeliefert). (nur VPL-FH500L) c Lampenabdeckung (Seite 39) l Fernbedienungsempfänger Die Fernbedienungsempfänger befinden d Luftfilterdeckel (Seite 41)

  • Seite 4: Anschlüsse

    Fernbedienung einzulegen, da sie über Video: Videoeingang diesen Anschluss mit Strom versorgt wird. Hinweis * Informationen über geeignete Zusatzadapter l CONTROL S-Ausgang erhalten Sie bei qualifiziertem Sony- (CONTROL S OUT) Personal. Zum gekoppelten Steuern mehrerer Projektoren mit der Ausgang (Seite 12) Kabelfernbedienung.

  • Seite 5: Fernbedienung Und Bedienfeld

    Fernbedienung und Bedienfeld Fernbedienung b Auswählen eines Eingangssignals (Seite 13) Taste INPUT (Hauptgerät) Direkteingangswahltasten STANDBY (Fernbedienung) VPL-FH500L: Die Taste F steht bei INPUT diesem Projektor nicht zur Verfügung. VPL-FX500L: Die Tasten D, E und F stehen bei diesem Projektor nicht zur VIDEO Verfügung.

  • Seite 6: Verschiedene Funktionen

    Hinweis Anzeige mit einem Bild Verwenden Sie diese Taste, wenn Computersignale über den RGB- Eingang (INPUT A, INPUT B) eingespeist werden. e Verschiedene Funktionen während des Projizierens Taste D ZOOM (Digitalzoom) +/– Taste TWIN Zum Vergrößern eines Bildbereichs während des Projizierens. Anzeige mit zwei Bildern 1 Drücken Sie die Taste D ZOOM +, um das Symbol für den Digitalzoom auf...

  • Seite 7: Energiesparmodus

    Taste VOLUME +/– Diese Funktion ist bei diesem Projektor Benutzer nicht verfügbar. Lichtleistung Standard Taste FREEZE P Save-Modus Zum Anhalten des projizierten Bildes. Bereitschaft Standard Drücken Sie die Taste erneut, um die Zurück Funktion auszuschalten. 4 Wählen Sie mit der Taste V/v eine Hinweis ECO-Modus-Option aus und drücken Sie die Taste b oder ENTER.
  • Seite 8 i CONTROL S-Ausgang Zum Anschließen an den CONTROL S- Eingang am Projektor mithilfe eines Verbindungskabels (Stereoministecker (nicht mitgeliefert)), wenn Sie die Fernbedienung als Kabelfernbedienung nutzen wollen. Sie brauchen keine Batterien in die Fernbedienung einzulegen, da sie über den Projektor mit Strom versorgt wird. Hinweis zur Fernbedienung •...

  • Seite 9: Anschließen Des Projektors

    B Vorbereitungen Anschließen des Projektors Hinweise • Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. • Verwenden Sie für jede Verbindung die korrekten Kabel. • Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels am Stecker, nicht am Kabel selbst.

  • Seite 10: Anschließen Eines Videogeräts

    CEC-Signal (Consumer Electronics Control) kompatibel. • Verwenden Sie HDMI-kompatible Geräte mit HDMI-Logo. • Verwenden Sie HDMI-Hochgeschwindigkeitskabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.) Anschließen eines Videogeräts Im Folgenden wird das Anschließen an ein VHS-Videodeck, einen DVD-Player oder einen BD-Player bei verschiedenen Eingangssignalen erläutert.
  • Seite 11 • Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD-Signal (Direct Stream Digital) oder CEC-Signal (Consumer Electronics Control) kompatibel. • Verwenden Sie HDMI-kompatible Geräte mit HDMI-Logo. • Verwenden Sie HDMI-Hochgeschwindigkeitskabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.) Anschließen des Projektors...

  • Seite 12: Anschließen Eines Externen Monitors

    Wenn die HDMIAnschlussabdeckung nicht zur Fixierung verwendet werden kann Befestigen Sie das Kabel mit einem handelsüblichen Kabelbinder wie in der Abbildung dargestellt am Kabelbinderhalter unten am Projektor. Verwenden Sie einen Kabelbinder mit weniger als 1,9 mm × 3,8 mm Stärke. Unterseite des Projektors Kabelbinder Kabelbinderbefestigung...

  • Seite 13: Projizieren/Einstellen Von Bildern

    B Projizieren/Einstellen von Bildern Projizieren von Bildern Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsabstand und Projektionsbildgrößen finden Sie unter „Projektionsentfernung und Objektivverschiebungsbereich“...

  • Seite 14: Einstellen Von Fokus, Größe Und Position Des Projizierten Bildes

    Einstellen von Fokus, Größe und Position des projizierten Bildes Fokus Größe (Zoom) Position (Objektivverschiebung) Wenn das Objektiv mit Wenn das Objektiv mit Drücken Sie die Taste SHIFT am elektronischem Fokus elektronischem Zoom Projektor oder auf der angebracht ist angebracht ist Fernbedienung, und drücken Sie Drücken Sie die Taste FOCUS Drücken Sie die Taste...

  • Seite 15: Ausschalten Des Projektors

    Einstellen der Neigung des Ausschalten des Projektors Projektors mit den hinteren Füßen (einstellbar) Drücken Sie die Taste ?/1 am Wenn der Projektor auf einer unebenen Hauptgerät bzw. die Taste 1 auf der Fläche aufgestellt ist, können Sie mithilfe Fernbedienung. der hinteren Füße (einstellbar) eine Eine Meldung erscheint, wenn Sie die Einstellung vornehmen.

  • Seite 16: Das Menü

    B Einstellen des Geräts über das Menü Das Menü Hinweis Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten Modell anders aussehen. erläutert aus und drücken dann ENTER, Rufen Sie mit der Taste MENU das um die Einstellung zu registrieren. Menü...
  • Seite 17 vorherige Bildschirm wird wieder angezeigt. Kontrast Einst Zurück Drücken Sie die Taste MENU, um das Menü auszublenden. Das Menü wird automatisch ausgeblendet, wenn eine Zeitlang keine Taste gedrückt wird. Das Menü...

  • Seite 18: Das Menü „Bild

    Das Menü „Bild“ Damit stellen Sie das Bild je nach Eingangssignal ein. Einstelloptionen Beschreibung Bildmodus Dynamisch: Der Kontrast wird betont, um ein „dynamisches und lebendiges“ Bild zu erzeugen. Standard: Das Bild wirkt natürlich und ausgewogen. Präsentation : Die Bildhelligkeit eignet sich für eine Präsentation. Rückstellen Die Bildeinstellungen werden auf die werkseitigen Einstellungen zurückgesetzt.
  • Seite 19 *3: Diese Option steht zur Verfügung, wenn „Bildmodus“ auf eine andere Option als „Präsentation“ gesetzt ist. *4: Diese Option steht nicht zur Verfügung, wenn ein Schwarzweißsignal eingespeist wird. *5: Diese Option steht je nach Farbsystem möglicherweise nicht zur Verfügung, wenn ein analoges Fernsehsignal eingespeist wird.

  • Seite 20: Das Menü „Bildschirm

    Das Menü „Bildschirm“ Damit stellen Sie Größe, Position und Bildseitenverhältnis des projizierten Bildes auf das jeweilige Eingangssignal ein. Einstelloptionen Beschreibung Seitenverhältnis Zum Wechseln des Bildseitenverhältnisses des projizierten Bildes (Seite 22). Wenn ein Voll 1: Das Bild wird an die maximale projizierte Bildgröße angepasst, ohne Computer- das Seitenverhältnis des Eingangssignals zu ändern.
  • Seite 21 Hinweise *1: • Beachten Sie, dass bei kommerziellem oder öffentlichem Einsatz des Projektors die Veränderung des Originalbilds durch Umschalten des Bildseitenverhältnisses eine Beeinträchtigung der gesetzlich geschützten Rechte der Autoren oder Produzenten darstellen kann. • Bei manchen Eingangssignalen lassen sich das Bildseitenverhältnis und andere Einstelloptionen möglicherweise nicht einstellen oder das Ändern des Bildseitenverhältnisses zeigt keine Wirkung.
  • Seite 22 Bildseitenverhältnis VPL-FH500L *1: Wenn Sie „Normal“ auswählen, wird das Eingangssignal Empfohlener Bild mit der Auflösung des Einstellwert und Eingangssignals projiziert, ohne das projiziertes Bild Bildseitenverhältnis des Originalbildes zu *1 *2 ändern. (4:3) (Voll 1) *2: Wenn Sie „Voll 2“ auswählen, wird das *1 *2 (16:9) (Voll 1)
  • Seite 23 VPL-FX500L *1: Wenn Sie „Normal“ auswählen, wird das Eingangssignal Empfohlener Bild mit der Auflösung des Einstellwert und Eingangssignals projiziert, ohne das projiziertes Bild Bildseitenverhältnis des Originalbildes zu ändern. (4:3) (Voll 1) *2: Wenn Sie „Voll 2“ auswählen, wird das *1 *2 (16:9) (Voll 1) Bild unabhängig vom Bildseitenverhältnis...

  • Seite 24: Das Menü „Funktion

    Das Menü „Funktion“ Mit dem Menü „Funktion“ können Sie verschiedene Projektorfunktionen einstellen. Einstelloptionen Beschreibung Intelligente APA Ein/Aus: Wenn „Ein“ eingestellt ist, wird APA beim Einspeisen eines Signals automatisch ausgeführt. CC1/CC2/CC3/CC4/Text1/Text2/Text3/Text4: Damit wählen Sie CC-Display Untertitel für Hörgeschädigte (Untertitel oder Text). Aus: Untertitel für Hörgeschädigte werden nicht angezeigt.

  • Seite 25: Das Menü „Bedienung

    Das Menü „Bedienung“ Das Menü „Bedienung“ dient zum Einstellen der Bedienung des Geräts mit dem Menü oder der Fernbedienung. Einstelloptionen Beschreibung Sprache Damit wählen Sie die für die Menüs und Bildschirmanzeigen verwendete Sprache. Menüposition Links unten/Mitte: Zum Auswählen der Position des Menüs, das auf dem projizierten Bild angezeigt wird.
  • Seite 26 *2: Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht benutzen. Wenn Sie sich an qualifizierte Sony-Mitarbeiter wenden, weil Sie das Passwort vergessen haben, müssen Sie die Seriennummer des Projektors und Ihre Personalien angeben. (Dieser Vorgang kann in anderen Ländern/Regionen anders sein.) Nachdem Ihre Personalien überprüft wurden, erhalten...

  • Seite 27: Das Menü „Verbindung/Strom

    Das Menü „Verbindung/Strom“ Über das Menü „Verbindung/Strom“ nehmen Sie Einstellungen zur Verbindung und zur Stromversorgung vor. Einstelloptionen Beschreibung Netzwerkeinstlg IP-Adressen- Auto(DHCP): Die IP-Adresse wird vom DHCP-Server wie einem Einstlg. Router automatisch zugewiesen. Manuell: Die IP-Adresse muss manuell angegeben werden. IP-Adresse/ Subnet Wenn „IP-Adressen-Einstlg.“...

  • Seite 28: Das Menü „Installation

    Das Menü „Installation“ Im Menü „Installation“ nehmen Sie Einstellungen bei der Installation des Projektors vor. Einstelloptionen Beschreibung Bildumklappung HV/H/V/Aus: Das projizierte Bild wird je nach Installation horizontal und/ oder vertikal umgekehrt angezeigt. Montageposition Verkn. Bildumkl./Oberseite oben/Oberseite unten/Vorders. unten/ Vorderseite oben: Die Kühlungseinstellung wird entsprechend der Montageposition angepasst.
  • Seite 29 Einstelloptionen Beschreibung *2 *5 Panel-Abgleich Damit können Sie die Lücken in der Farbe der Schriftzeichen oder des Bildes einstellen. Bei Einstellung auf „Ein“ können die Posten „Farbe einstellen“ und „Musterfarbe“ zugewiesen und eingestellt werden. Posten einstellen: Damit wählen Sie die Einstellungsart unter den folgenden Optionen aus.

  • Seite 30: Das Menü „Informationen

    Das Menü „Informationen“ Im Menü „Informationen“ können Sie verschiedene Informationen zum Projektor, wie z. B. die Gesamtbetriebsdauer der Lampe, überprüfen. Optionen Beschreibung Modellbezeichnung Die Modellbezeichnung wird angezeigt. Serien-Nr. Die Seriennummer wird angezeigt. fH / fV Die Horizontalfrequenz/Vertikalfrequenz des aktuellen Eingangssignals (Horizontalfrequenz/ wird angezeigt.

  • Seite 31: Die Netzwerkfunktionen

    B Netzwerk Die Netzwerkfunktionen Wenn eine Verbindung zum Netzwerk besteht, stehen folgende Funktionen zur Verfügung: • Überprüfen des aktuellen Projektorstatus über einen Webbrowser. • Fernsteuern des Projektors über einen Webbrowser. • Empfangen des E-Mail-Berichts für den Projektor. • Vornehmen der Netzwerkeinstellungen für den Projektor. •...

  • Seite 32: Überprüfen Der Projektorbezogenen Informationen

    Hinweis Steuerfenster Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich an qualifiziertes Fachpersonal Wechseln der Seite von Sony. Klicken Sie auf eine der Schaltflächen zum Wechseln der Seite, um die Seite mit den Überprüfen der gewünschten Einstellungen aufzurufen. projektorbezogenen Informationen Sie können die aktuellen Einstellungen des...

  • Seite 33: Bedienen Des Projektors Von Einem Computer Aus

    Stellen Sie den Zeitpunkt des E-Mail- Bedienen des Projektors von Berichts e einem Computer aus Klicken Sie auf [Mail Report], um die Seite „Mail Report“ zu öffnen. Auf der Seite „Control“ können Sie den Lamp Reminder (Lamp 1): Stellen Sie Projektor vom Computer aus steuern.
  • Seite 34 Geben Sie das Mail-Konto zum • Für die Eingabe von Zeichen in das Textfeld können Sie die folgenden Zeichen nicht Senden von E-Mail-Berichten an. verwenden: „'“, „„“, „\“, „&“, „<“, „>“ Mail Address: Geben Sie die E-Mail- Adresse ein. Outgoing Mail Server (SMTP): Geben Sie die Adresse des Servers für ausgehende Mails (SMTP) ein.

  • Seite 35: Anzeigen

    Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes.

  • Seite 36: Liste Der Meldungen

    „Tastensperre“ ist auf „Ein“ gesetzt. gesperrt! Objektivsteuerung „Objektivstrg.“ ist ist auf „Aus“ gesetzt. gesperrt! Fehler an Lampe 1. – Lampe 2 leuchtet. Fehler an Lampe 2. Lampe 1 leuchtet. Der Verschluss wurde Wenden Sie sich an qualifiziertes Sony-Personal. – nicht betätigt. Liste der Meldungen...

  • Seite 37: Fehlerbehebung

    Fehlerbehebung Bevor Sie den Projektor zur Reparatur bringen, versuchen Sie bitte, das Problem anhand der folgenden Hinweise zu beheben. Symptom Abhilfemaßnahme Seite Der Projektor lässt sich Überprüfen Sie, ob das Netzkabel fest angeschlossen ist. – nicht einschalten. Wenn „Tastensperre“ auf „Ein“ gesetzt ist, lässt sich der Projektor nicht mit der Taste ?/1 am Projektor einschalten.
  • Seite 38 Symptom Abhilfemaßnahme Seite Das Bild ist nicht scharf. Überprüfen Sie, ob der Fokus am Projektor richtig eingestellt ist. Das Bild lässt sich nicht scharfstellen, wenn sich Kondensation – auf dem Objektiv niedergeschlagen hat. Lassen Sie den Projektor in diesem Fall etwa zwei Stunden lang eingeschaltet stehen.

  • Seite 39: Austauschen Der Lampe

    Händen in den Steckplatz. trennen Sie das Netzkabel von der • Wenn die Lampe zerbricht, wenden Sie Netzsteckdose. sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. • Achten Sie beim Herausnehmen der Lampe darauf, dass Sie sie gerade herausziehen und dabei wie angegeben halten.
  • Seite 40 Wenn die Lampe ausreichend Lösen Sie die drei Schrauben an der abgekühlt ist, lösen Sie die beiden Lampe und ziehen Sie die Lampe Schrauben der Lampenabdeckung an dann am Griff heraus. der seitlichen Abdeckung ( Schrauben schieben die Lampenabdeckung mit den Haltelaschen etwas nach hinten ) und öffnen dann die Lampenabdeckung (...

  • Seite 41: Austauschen Der Luftfilterkassetten

    Austauschen der Luftfilterkassetten Nach dem Austauschen der Lampe tauschen Sie die Luftfilterkassetten aus. Beim Austauschen der Luftfilterkassetten tauschen Sie alle 4 Kassetten aus, die mit den Ersatzlampen mitgeliefert wurden. Vorsicht Wenn Sie die Luftfilterkassetten weiterhin verwenden, kann sich Staub ansammeln und den Filter verstopfen.
  • Seite 42 Schließen Sie die Luftfiltereinsatz Luftfilterabdeckung. Haltelaschen Hinweis Bringen Sie die Luftfiltereinheit fest an. Andernfalls kann der Projektor nicht eingeschaltet werden. Haltela- schen Luftfiltereinsatz Einsatzhalterung Setzen Sie die Luftfiltereinheiten wieder in den Projektor ein. Die Ober- und Unterseite der Luftfiltereinheiten haben unterschiedliche Formen, wie unten dargestellt.

  • Seite 43: Abnehmen/Anbringen Des Projektionsobjektivs

    Abnehmen/Anbringen des Projektionsobjektivs Hinweise • Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Projektionsobjektiv abnehmen bzw. anbringen. • Achten Sie darauf, das Projektionsobjektiv nicht fallen zu lassen. • Sie sollten das Objektiv möglichst nicht abnehmen/anbringen, wenn der Projektor bei einer Deckeninstallation an der Decke hängt.
  • Seite 44 Setzen Sie die vier Schrauben (im A VPLL-FM22/ZM32/ZM42/ZM102/ Lieferumfang des Projektors) in den Z4007/Z4011: Entfernen des Flanschteil des Projektionsobjektivs Ausgleichglases ein. Bevor Sie das Projektionsobjektiv am Projektor anbringen, müssen Sie das Ausgleichsglas vom Objektivbefestigungsbereich des Projektors entfernen. Flanschteil So entfernen Sie das Ausgleichglas Drehen Sie das Ausgleichglas, wie dargestellt, gegen den Uhrzeigersinn, und ziehen Sie es dann zu sich nach außen.
  • Seite 45 Für das VPLL-FM21 /ZM31 /ZP41/ B VPLL-FM21 /ZM31 /ZP41/ ZM101 FM22/ZM32/ZM42/ZM101 /ZM102: Verwenden Sie den Objektivadapter PK- Anbringen des F500LA1. Projektionsobjektivadapters Bevor Sie das Projektionsobjektiv am PK-F500LA1 Projektor anbringen, müssen Sie den Objektivadapter am Projektionsobjektiv anbringen. Setzen Sie, wie dargestellt, das Projektionsobjektiv in den Objektivadapter ein, und befestigen Sie es mit den vier Schrauben im Lieferumfang des...
  • Seite 46 Wenn ein VPLL-ZP41 angebracht Für das VPLL-FM22/ZM32/ZM42/ wird ZM102 Verbinden Sie die beiden Anschlüsse Verwenden Sie den Objektivadapter PK- zwischen dem Objektivadapter und dem F500LA2. Projektionsobjektiv, wie abgebildet. PK-F500LA2 Aus der Aussparung herausschieben Abnehmen/Anbringen des Projektionsobjektivs...
  • Seite 47 C VPLL-ZM101 D VPLL-Z4007: Einstellen des : Anbringen der Abschirmung Randfokus Bevor Sie das Projektionsobjektiv am Wenn Sie das VPLL-Z4007 anbringen, Projektor anbringen, müssen Sie die müssen Sie zusätzlich zur normalen Abschirmung im Lieferumfang des Fokuseinstellung den Randfokus einstellen. Objektivadapters anbringen, nachdem Sie den Objektivadapter angebracht haben.
  • Seite 48 Drehen Sie den Randfokussierring Schrauben (6) und stellen Sie den Fokus des Randbereichs ein. Hinweis Adapter Wenn Sie den Randfokussierring bis zum Anschlag drehen und sich der Fokus im Randbereich dadurch nicht einstellen lässt, finden Sie weitere Informationen unter „Wenn sich der Randfokus nicht einstellen lässt“...
  • Seite 49 Entfernen Sie die beiden Schrauben Wenn Sie den Randfokussierring bis zum Anschlag im des Abstandsstücks, die im Adapter Uhrzeigersinn drehen und der angebracht sind. Randbereich dann weniger Adapter Abstandsstück fokussiert ist Entfernen Sie ein Abstandsstück. Schrauben (2) Fügen Sie je nach der Fokussierung im Randbereich einzelne Abstandsstücke Hinweis hinzu oder entfernen Sie sie.

  • Seite 50: Abnehmen

    Bringen Sie den Adapter mit den Abnehmen sechs Schrauben am Projektionsobjektiv an. Lösen Sie die vier Schrauben, welche Schrauben (6) die vordere Abdeckung (1) sichern, und entfernen Sie dann die vordere Abdeckung, indem Sie sie nach vorn ziehen (2). Lösen Sie die vier Schrauben, welche das Projektionsobjektiv sichern, und ziehen Sie es dann gerade heraus.

  • Seite 51: Installieren Des Zusatzadapters

    Ziehen Sie die beiden Schrauben am Installieren des Zusatzadapter an. Zusatzadapters Sie können den Zusatzadapter an INPUT E des Anschlussbereichs am Projektor installieren. Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab. Schieben Sie die Abdeckung des Steckplatzes für den Zusatzadapter an den Anschlüssen nach rechts und nehmen Sie sie ab.

  • Seite 52: Spezifikationen

    Spezifikationen Posten Beschreibung Modellbezeichnung VPL-FH500L/FX500L Anzeigesystem 3 LCD-Panels Anzeigegerät Größe des VPL-FH500L: 0,95 Zoll (24,1 mm) × 3, effektiven Bildseitenverhältnis 16:10 Anzeigebereichs VPL-FX500L: 0,99 Zoll (25,0 mm) × 3, Bildseitenverhältnis 4:3 Anzahl der Pixel VPL-FH500L: 6.912.000 Pixel (1920 × 1200 × 3) Pixel VPL-FX500L: 2.359.296 Pixel (1024 ×...
  • Seite 53 Posten Beschreibung Modellbezeichnung VPL-FH500L/FX500L Eingang/Ausgang OUTPUT MONITOR-Ausgang: Mini-D-Sub, 15-polig für Computer- und (weiblich), G mit Sync/Y: 1 Vp-p ± 2 dB, sync-negativ, Videosignale 75-Ohm-Abschlusswiderstand, RGB/P : 0,7 Vp-p ± 2 dB, 75-Ohm-Abschlusswiderstand, Synchronisationssignal: HD, VD 4 V (offen), 1 Vp-p (75 Ohm), positiv/negativ Steuerungssignal- RS-232C-Anschluss: D-Sub, 9-polig, weiblich...
  • Seite 54 Posten Beschreibung Modellbezeichnung VPL-FH500L/FX500L Abmessungen 530 × 213 × 545 mm (B/H/T) außen 530 × 204 × 545 mm (B/H/T) (ohne vorstehende Teile) Gewicht Ca. 20 kg Mitgeliefertes Siehe „Überprüfen des mitgelieferten Zubehörs“ in der Zubehör mitgelieferten Kurzreferez. *4 *5 Sonderzubehör Projektorlampe LMP-F330 (als Ersatz) Projektoraufhängung PSS-630...
  • Seite 55 *3: Nur beim VPL-FH500L verfügbar *4: Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. *5: Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand von März 2016. *6: Zum Anbringen dieses Projektionsobjektivs am Projektor ist der Projektionsobjektivadapter PK-F500LA2 erforderlich.
  • Seite 56 Stiftbelegung DVI-D-Anschluss (DVI-D, weiblich) RGB-Eingang (Mini-D-Sub, 15-polig, weiblich) T.M.D.S. +5 V Strom Daten2– Videoeingang Stromversor- (rot) R gungseingang T.M.D.S. Masse (für +5 für DDC Daten2+ Videoeingang T.M.D.S. Hot-Plug- (grün) G Abschirmung Detect Daten2 Videoeingang (blau) B T.M.D.S Daten0– DDC/SDA T.M.D.S RESERVE Horizontales Daten0+...
  • Seite 57 HDMI-Anschluss (HDMI, weiblich) Geeignete Eingangssignale Computersignal Eingang fH [kHz]/ Auflösung DVI-D fV [Hz] *6 *8 T.M.D.S. T.M.D.S. HDMI Daten2+ Abschirmung 640 × 350 31,5/70 – Takt 37,9/85 – T.M.D.S. T.M.D.S. 640 × 400 31,5/70 – Abschirmung Takt– 37,9/85 – Daten2 640 ×...
  • Seite 58 Eingang Hinweise fH [kHz]/ Auflösung *1: INPUT A, INPUT B DVI-D fV [Hz] *6 *8 HDMI *2: INPUT C *3: INPUT A 1920 × 1080 67,5/60 – *4: Nur verfügbar bei VESA-Signalen mit verkürzter Dunkelzeit. 1360 × 768 47,7/60 *5: INPUT C wird als Computersignal 1440 ×...
  • Seite 59 Kombinationen von Eingangssignalen (nur VPL-FH500L) Zusatzbild INPUT A INPUT B INPUT C INPUT D INPUT E S VIDEO VIDEO (RGB/ (RGB) (DVI-D) (HDMI) (Zusatz- adapter) Hauptbild INPUT A (RGB/ – – – – – INPUT B (RGB) – – – –...

  • Seite 60: Projektionsentfernung Und Objektivverschiebungsbereich

    Projektionsentfernung und Objektivverschiebungsbereich Die Projektionsentfernung bezieht sich auf den Abstand zwischen der Vorderkante des Objektivs und der projizierten Oberfläche. Projektionsentfernung L Vorderkante des Objektivs Projiziertes Bild Der Objektivverschiebungsbereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Mitte des projizierten Bildes aus verschoben werden kann. Der Objektivverschiebungsbereich 0 % gilt, wenn sich Punkt (A) in der Abbildung (Punkt, an dem sich eine Linie von der Mitte des Objektivs und das projizierte Bild im rechten Winkel schneiden) in der Mitte des projizierten Bildes befindet.
  • Seite 61 Projektionsentfernung (VPL-FH500L) Einheit: m Projektionsbildgröße Projektionsentfernung L Diagonale Breite × Höhe VPLL-FM22 VPLL-ZM32 VPLL-ZM42 VPLL-ZP41 80 Zoll (2,03 m) 1,72 × 1,08 1,48 2,49 – 2,74 3,17 – 3,98 4,28 – 4,78 100 Zoll (2,54 m) 2,15 × 1,35 1,87 3,12 –...
  • Seite 62 Objektiv Projektionsentfernung L (minimale Projektionsentfernung L (maximale Länge) Länge) VPLL-Z4025 L = 0,0704 × D – 0,1611 L = 0,1286 × D – 0,1510 VPLL-Z4045 L = 0,1287 × D – 0,2160 L = 0,2211 × D – 0,2269 Objektivverschiebung (VPL-FH500L) x VPLL-ZM32, VPLL-ZM42, VPLL-ZM102 ×...
  • Seite 63 x VPLL-Z4011 × = VS = 110 – 1,930 oder HS ) [%] – – × 110% = HS = 57 – 0,518 oder VS ) [%] – – 110% x VPLL-Z4015 × = VS = 109 – 1,912 oder HS ) [%] –...
  • Seite 64 Formel zur Projektionsentfernung (VPL-FX500L) D: Projektionsbildgröße (Diagonale) Einheit: m Objektiv Projektionsentfernung L (minimale Projektionsentfernung L (maximale Länge) Länge) VPLL-FM22 L = 0,0185 × D – 0,0524 – VPLL-ZM32 L = 0,0305 × D – 0,0581 L = 0,0337 × D – 0,0549 VPLL-ZM42 L = 0,0387 ×...
  • Seite 65 x VPLL-Z4007 = VS =7 – 1,750 × (HS oder HS ) [%] – – = HS = 4 – 0,571 × (VS oder VS ) [%] – – x VPLL-4008 × = VS = 29 – 1,611 oder HS ) [%] –...

  • Seite 66: Abmessungen

    Abmessungen Vorderseite Einheit: mm INPUT B INPUT C DVI-D INPUT D HDMI S VIDEO IN VIDEO IN OUTPUT INPUT A MONITOR RS-232C CONTROL S PLUG IN POWER INPUT E Objektivmitte Unterseite Einheit: mm ø24 137,2 Bohrungen für die Deckenhalterung (M6, Tiefe 13) 62,5 Objek- tivmitte...
  • Seite 67 Bei Verwendung der Projektoraufhängung PSS-630 Vorsicht Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an qualifiziertes Sony-Personal (kostenpflichtig). Einheit: mm Vorderkante des Objektivs Vorderseite des Gehäuses...
  • Seite 68 Die Entfernung L’ zwischen der Info zu Markenzeichen Vorderkante des Objektivs (Mitte) und • Adobe Acrobat ist ein Markenzeichen von der Vorderseite des Gehäuses Adobe Systems Incorporated. Einheit: mm • Kensington ist ein eingetragenes Objektiv L’ Markenzeichen der Kensington Technology Group. VPLL-FM22 30,9 •...

  • Seite 69: Index

    Index Farbabstimmung ........29 Farbe ............18 Farbsystem ........27, 52 Farbtemperatur ........18 Abmessungen ..........66 Farbton ............ 18 Abnehmen/Anbringen des Fehlerbehebung ........37 Projektionsobjektivs ......43 Fernbedienung .......... 5 Anhalten des Bildes ........7 Fernbedienungsempfänger ......3 Anschließen an einen Computer ....9 fH ............
  • Seite 70 Lampenmodus ......... 24 Stiftbelegung ..........56 Lampentimer ........... 30 Subnet mask ..........27 LAN-Anschluss ........4, 31 Lautstärke ..........7 Lichtleistung ........... 24 Tastensperre ..........25 Liste der Meldungen ....... 36 Teilung .............20 Luftfilterdeckel ........3, 41 Testmuster ..........5, 15 Lüftungsöffnungen ........3 Tonstummschaltung ........6 Menüposition ..........
  • Seite 71 Sony Corporation...
