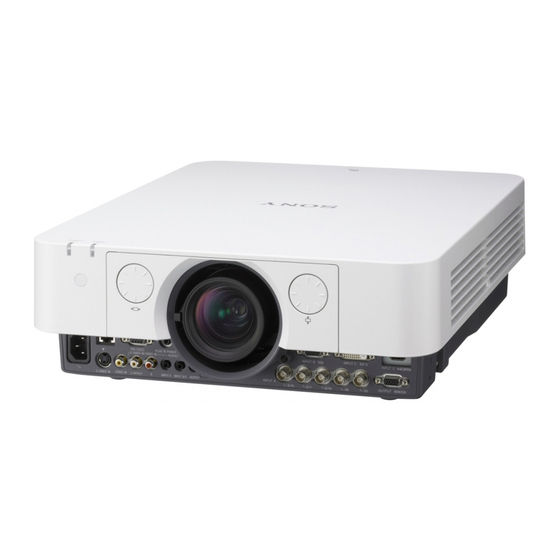

Sony VPL-FH35 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Beamer
  5. VPL-FH35
  6. Bedienungsanleitung

Sony VPL-FH35 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für VPL-FH35:
Inhaltsverzeichnis

Werbung

Quicklinks

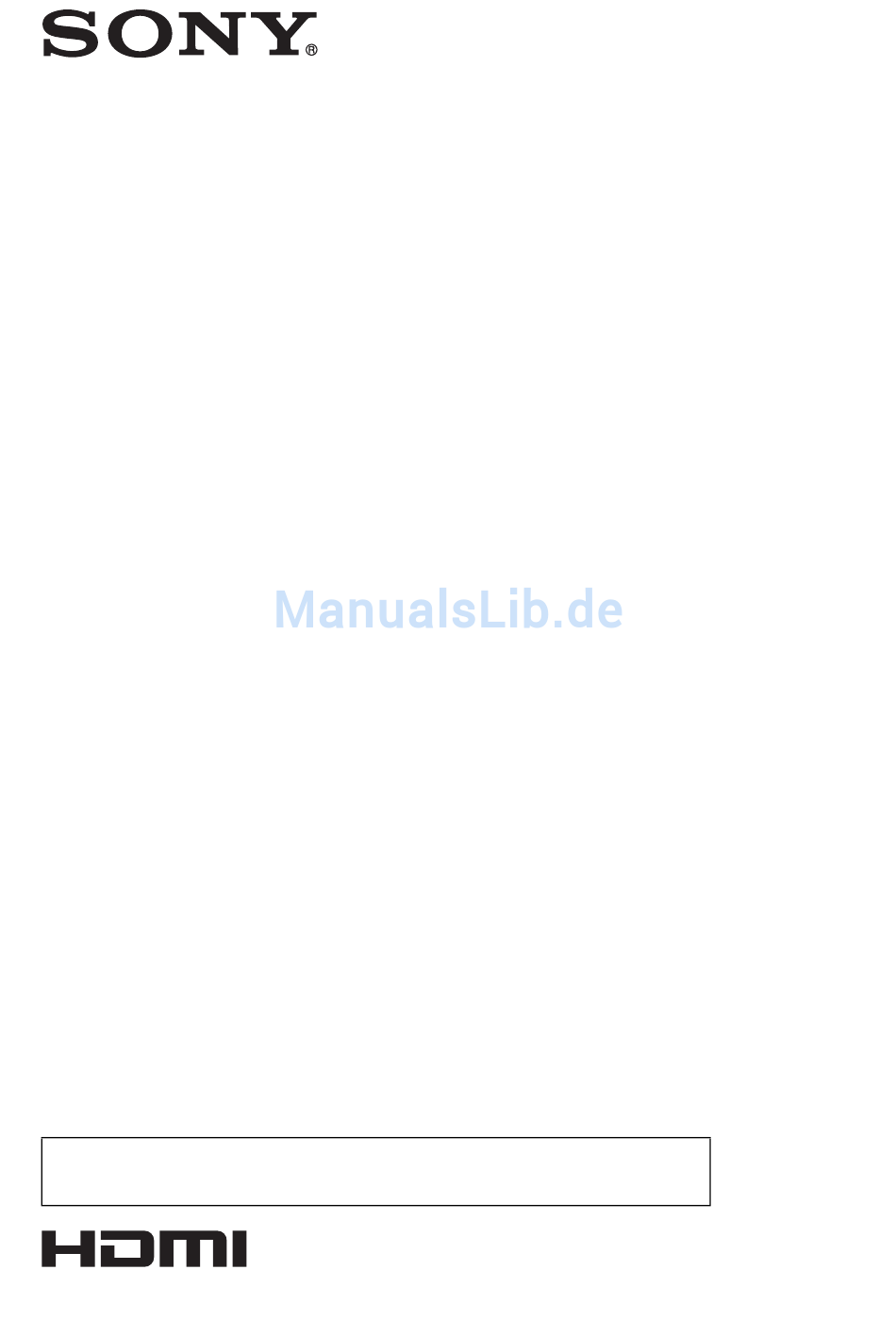

Data
Projector
Bedienungsanleitung
Lesen Sie vor Inbetriebnahme des Geräts diese Anleitung und die mitgelieferte Kurzreferenz
bitte genau durch und bewahren Sie sie zum späteren Nachschlagen gut auf.
VPL-FH36/FH35/FH31/FH30
VPL-FX37/FX35/FX30
Die genannten Modelle sind nicht in allen Ländern und Regionen erhältlich.
Bitte überprüfen Sie die Verfügbarkeit bei Ihrem Sony-Fachhändler vor Ort.
© 2010 Sony Corporation
4-426-908-43 (1)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VPL-FH35

Inhaltszusammenfassung für Sony VPL-FH35

  • Seite 1 Lesen Sie vor Inbetriebnahme des Geräts diese Anleitung und die mitgelieferte Kurzreferenz bitte genau durch und bewahren Sie sie zum späteren Nachschlagen gut auf. VPL-FH36/FH35/FH31/FH30 VPL-FX37/FX35/FX30 Die genannten Modelle sind nicht in allen Ländern und Regionen erhältlich. Bitte überprüfen Sie die Verfügbarkeit bei Ihrem Sony-Fachhändler vor Ort. © 2010 Sony Corporation...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Das Menü „Installation“ ....33 Überblick Das Menü „Informationen“ ....36 Lage und Funktion der Bedienelemente ......3 Netzwerk Hauptgerät ........3 Anschlussfeld ....... 4 Die Netzwerkfunktionen ....37 Fernbedienung und Bedienfeld ..5 Anzeigen des Steuerfensters für den Projektor mit einem Webbrowser ......37 Vorbereitungen Überprüfen der projektorbezogenen...

  • Seite 3: Lage Und Funktion Der Bedienelemente

    B Überblick Lage und Funktion der Bedienelemente Hauptgerät qa qd9q;4 1 4 5 3 qs qg qh a Objektiv (Seite 49) i Anzeige ON/STANDBY (Seite 41) b Fokussierring (Seite 15) j Anzeige LAMP/COVER c Zoomhebel (Seite 15) (Seite 41) d Regler für k Bedienfeld (Seite 5) Objektivverschiebung (Seite 15) l Anschlussfeld (Seite 4)

  • Seite 4: Anschlussfeld

    Anschlussfeld qa 9 8 q; 56 23 Eingang (Seite 9) Ausgang (Seite 13) a INPUT A g OUTPUT Video: RGB/YP -Eingang (RGB HD Video: Monitorausgang (MONITOR) VD/YP Audio: Audioausgang (AUDIO) Audio: Audioeingang (AUDIO) Hinweis b INPUT B Über diesen Anschluss wird das projizierte Bild bzw.

  • Seite 5: Fernbedienung Und Bedienfeld

    Fernbedienung und Bedienfeld Fernbedienung b Auswählen eines Eingangssignals (Seite 14) Taste INPUT (Hauptgerät) Direkteingangswahltasten STANDBY (Fernbedienung) VPL-FH36/FH35/FH31/FH30: Die INPUT Tasten E und F werden bei diesem Projektor nicht verwendet. VPL-FX37/FX35/FX30: Die Tasten D, VIDEO VIDEO E und F werden bei diesem Projektor nicht verwendet.

  • Seite 6: Verschiedene Funktionen

    Eingang (INPUT A, INPUT B) eingespeist werden. Anzeige mit einem Bild e Verschiedene Funktionen während des Projizierens Taste D ZOOM (Digitalzoom) +/– Zum Vergrößern eines Bildbereichs während des Projizierens. 1 Drücken Sie die Taste D ZOOM +, um Taste TWIN das Symbol für den Digitalzoom auf dem projizierten Bild anzuzeigen.

  • Seite 7: Energiesparmodus

    Taste VOLUME +/– Die Einstelloptionen erscheinen. Zum Einstellen der Lautstärke vom Audioausgang am Projektor. Benutzer Taste FREEZE Lichtleistung Standard Zum Anhalten des projizierten Bildes. P Save-Modus Bereitschaft Standard Drücken Sie die Taste erneut, um die Funktion auszuschalten. Zurück Hinweise 4 Wählen Sie mit der Taste V/v eine *1: Verwenden Sie diese Taste, wenn ein ECO-Modus-Option aus und drücken Computersignal eingespeist wird.
  • Seite 8 desto größer wird der Winkel, innerhalb dessen der Projektor mit der Fernbedienung gesteuert werden kann. • Falls sich zwischen der Fernbedienung und dem Fernbedienungssensor am Projektor ein Hindernis befindet, kann der Projektor unter Umständen keine Signale von der Fernbedienung empfangen. Lage und Funktion der Bedienelemente...

  • Seite 9: Anschließen Des Projektors

    B Vorbereitungen Anschließen des Projektors Hinweise • Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. • Verwenden Sie für jede Verbindung die korrekten Kabel. • Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels am Stecker, nicht am Kabel selbst.
  • Seite 10 Hinweis Es empfiehlt sich, die Auflösung des Computers für den externen Monitor auf 1920 × 1200 Pixel (VPL-FH36/FH35/FH31/FH30) bzw. 1024 × 768 Pixel (VPL-FX37/FX35/FX30) einzustellen. INPUT C Diese Verbindung ist geeignet, wenn Sie den Projektor an einen Computer mit einem DVI-D- Ausgang anschließen.

  • Seite 11: Anschließen Eines Videogeräts

    Anschließen eines Videogeräts Im Folgenden wird das Anschließen an ein VHS-Videodeck, einen DVD-Player oder einen BD-Player bei verschiedenen Eingangssignalen erläutert. S VIDEO IN Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem S- Videoausgang anschließen. S-Videokabel (nicht mitgeliefert) S-Videoausgang...
  • Seite 12 INPUT A Diese Verbindung ist geeignet, wenn das Videogerät und der Projektor etwas weiter voneinander entfernt sind. Komponente – BNC-Kabel (nicht mitgeliefert) Ausgang Audioausgang Videogerät Audiokabel (Cinchstecker × 2 – Stereoministecker) (nicht mitgeliefert) INPUT D (nur VPL-FH36/FH35/FH31/FH30) Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem HDMI- Ausgang anschließen.

  • Seite 13: Anschließen Eines Externen Monitors Und Eines Audiogeräts

    Wenn die HDMIAnschlussabdeckung nicht zur Fixierung verwendet werden kann Befestigen Sie das Kabel mit einem handelsüblichen Kabelbinder wie in der Abbildung dargestellt am Kabelbinderhalter unten am Projektor. Verwenden Sie einen Kabelbinder mit weniger als 1,9 mm × 3,8 mm Stärke. Kabelbinderbefestigung Unterseite des Projektors Kabelbinder...

  • Seite 14: Projizieren/Einstellen Von Bildern

    B Projizieren/Einstellen von Bildern Projizieren von Bildern Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten „Projektionsentfernung zu Projektionsabstand und Projektionsbildgrößen finden Sie unter und Objektivverschiebungsbereich“...

  • Seite 15: Einstellen Von Fokus, Größe Und Position Des Projizierten Bildes

    Einstellen von Fokus, Größe und Position des projizierten Bildes Fokus Größe (Zoom) Position (Objektivverschiebung) Einstellen der Neigung des Projektors mit den vorderen Füßen (einstellbar) Wenn der Projektor auf einer unebenen Fläche aufgestellt ist und die Projektionsposition niedrig ist, können Sie mithilfe der vorderen Füße (einstellbar) eine Einstellung vornehmen.

  • Seite 16: Korrigieren Der Trapezverzeichnung Des Projizierten Bildes (Trapezeinstellung)

    Korrigieren der Trapezverzeichnung des projizierten Bildes (Trapezeinstellung) Wenn die Projektionsfläche geneigt ist oder aus einem schiefen Winkel projiziert wird, müssen Sie eine Trapezeinstellung vornehmen. Drücken Sie auf der Fernbedienung einmal die Taste KEYSTONE oder wählen Sie „V Trapez“ im Menü Installation, um das Einstellungsmenü...

  • Seite 17: Korrigieren Der Bildverzerrung (Krümmungs-Korrekturfunktion) (Nur Vpl-Fh36/Fh31)

    Korrigieren der Bildverzerrung Beispiel der Cursor-Anzeige: (Krümmungs-Korrekturfunktion) (nur VPL-FH36/FH31) Einstellung in alle Sie können die Bildverzerrung mit der Richtungen Krümmungs-Korrekturfunktion korrigieren. Drücken Sie auf der Fernbedienung Nur Einstellung nach dreimal die Taste KEYSTONE oder links, rechts oder unten wählen Sie „Krümmung“ im Menü Installation und wählen Sie Korrektur der Abweichung 1 –...
  • Seite 18 Mit diesem Cursor einstellen Sie können die Kantenabweichung mit V/v/B/b einstellen. Mit B/b können Sie den Mittelpunkt der Abweichung einstellen. Verwenden Sie V/v für den Abweichungsbereich. Die obere und untere Seite sind unabhängig voneinander einstellbar. Der Cursor verschwindet, wenn die Abweichungsbereichsgrenze erreicht ist.
  • Seite 19 Weisen die Position und Breite hier zu. eine detailliertere Einstellung der Bildüberlappung möglich ist. Einzelheiten erfahren Sie von geschulten Sony-Mitarbeitern. • Wenn mehrere Projektoren in einer Reihe aufgestellt werden, kann die Temperatur im Inneren der Projektoren aufgrund der erhöhten Nähe der Lüftungsöffnungen zueinander ansteigen, und ein Fehler kann angezeigt werden.

  • Seite 20: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie die Taste ?/1 am Hauptgerät bzw. die Taste 1 auf der Fernbedienung. Eine Meldung erscheint, wenn Sie die 1 am Hauptgerät drücken. Taste Drücken Sie die Taste je nach Meldung erneut. Das Gebläse läuft eine Zeit lang weiter, um die Wärme im Inneren zu reduzieren.

  • Seite 21: B Einstellen Des Geräts Über Das Menü

    B Einstellen des Geräts über das Menü Das Menü Hinweis Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten Modell anders aussehen. erläutert aus und drücken dann ENTER, Rufen Sie mit der Taste MENU das um die Einstellung zu registrieren. Menü...
  • Seite 22 vorherige Bildschirm wird wieder angezeigt. Kontrast Einst Zurück Drücken Sie die Taste MENU, um das Menü auszublenden. Das Menü wird automatisch ausgeblendet, wenn eine Zeitlang keine Taste gedrückt wird. Das Menü...

  • Seite 23: Das Menü „Bild

    Das Menü „Bild“ Damit stellen Sie das Bild je nach Eingangssignal ein. Einstelloptionen Beschreibung Bildmodus Dynamisch: Der Kontrast wird betont, um ein „dynamisches“ Bild zu erzeugen. Standard: Das Bild wirkt natürlich und ausgewogen. Präsentation : Die Bildhelligkeit eignet sich für eine Präsentation. Rückstellen Die Bildeinstellungen werden auf die werkseitigen Einstellungen zurückgesetzt.
  • Seite 24 Hinweise *1: Diese Option steht zur Verfügung, wenn ein Computersignal eingespeist wird. *2: Diese Option steht zur Verfügung, wenn ein Videosignal eingespeist wird. *3: Diese Option steht zur Verfügung, wenn „Bildmodus“ auf eine andere Option als „Präsentation“ gesetzt ist. *4: Diese Option steht nicht zur Verfügung, wenn ein Schwarzweißsignal eingespeist wird. *5: Diese Option steht je nach Farbsystem möglicherweise nicht zur Verfügung, wenn ein analoges Fernsehsignal eingespeist wird.

  • Seite 25: Das Menü „Bildschirm

    Das Menü „Bildschirm“ Damit stellen Sie Größe, Position und Bildseitenverhältnis des projizierten Bildes auf das jeweilige Eingangssignal ein. Einstelloptionen Beschreibung Seitenverhältnis Zum Wechseln des Bildseitenverhältnisses des projizierten Bildes. (Seite 27). Wenn ein Voll 1: Das Bild wird an die maximale projizierte Bildgröße angepasst, ohne Computer- das Seitenverhältnis des Eingangssignals zu ändern.
  • Seite 26 Hinweise *1: • Beachten Sie, dass bei kommerziellem oder öffentlichem Einsatz des Projektors die Veränderung des Originalbilds durch Umschalten des Bildseitenverhältnisses eine Beeinträchtigung der gesetzlich geschützten Rechte der Autoren oder Produzenten darstellen kann. • Bei manchen Eingangssignalen lassen sich das Bildseitenverhältnis und andere Einstelloptionen möglicherweise nicht einstellen oder das Ändern des Bildseitenverhältnisses zeigt keine Wirkung.
  • Seite 27 Bildseitenverhältnis VPL-FH36/FH35/FH31/FH30 *1: Wenn Sie „Normal“ auswählen, wird das Eingangssignal Empfohlener Bild mit der Auflösung des Einstellwert und Eingangssignals projiziert, ohne das projiziertes Bild Bildseitenverhältnis des Originalbildes zu *1 *2 ändern. (4:3) (Voll 1) *2: Wenn Sie „Voll 2“ auswählen, wird das *1 *2 (16:9) (Voll 1)
  • Seite 28 VPL-FX37/FX35/FX30 *1: Wenn Sie „Normal“ auswählen, wird das Eingangssignal Empfohlener Bild mit der Auflösung des Einstellwert und Eingangssignals projiziert, ohne das projiziertes Bild Bildseitenverhältnis des Originalbildes zu ändern. (4:3) (Voll 1) *2: Wenn Sie „Voll 2“ auswählen, wird das *1 *2 (16:9) (Voll 1) Bild unabhängig vom Bildseitenverhältnis...

  • Seite 29: Das Menü „Funktion

    Das Menü „Funktion“ Mit dem Menü „Funktion“ können Sie verschiedene Projektorfunktionen einstellen. Einstelloptionen Beschreibung Vol. Audioausgang Je höher der Einstellwert, desto höher der am Audioausgang ausgegebene Tonpegel. Je niedriger der Einstellwert, desto niedriger der Tonpegel. Intelligente APA Ein/Aus: Wenn „Ein“ eingestellt ist, wird APA beim Einspeisen eines Signals automatisch ausgeführt.

  • Seite 30: Das Menü „Bedienung

    Das Menü „Bedienung“ Das Menü „Bedienung“ dient zum Einstellen der Bedienung des Geräts mit dem Menü oder der Fernbedienung. Einstelloptionen Beschreibung Sprache Damit wählen Sie die für die Menüs und Bildschirmanzeigen verwendete Sprache. Menüposition Links unten/Mitte: Zum Auswählen der Position des Menüs, das auf dem projizierten Bild angezeigt wird.
  • Seite 31 *2: Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht benutzen. Wenn Sie sich an qualifiziertes Sony-Personal wenden, weil Sie das Passwort vergessen haben, müssen Sie die Seriennummer des Projektors und Ihre Personalien angeben. (Dieser Vorgang kann in anderen Ländern/Regionen anders sein.) Nachdem Ihre Personalien überprüft wurden, erhalten Sie das...

  • Seite 32: Das Menü „Verbindung/Strom

    Das Menü „Verbindung/Strom“ Über das Menü „Verbindung/Strom“ nehmen Sie Einstellungen zur Verbindung und zur Stromversorgung vor. Einstelloptionen Beschreibung Netzwerkeinstlg IP-Adressen- Auto(DHCP): Die IP-Adresse wird vom DHCP-Server wie einem Einstlg. Router automatisch zugewiesen. Manuell: Die IP-Adresse muss manuell angegeben werden. IP-Adresse/ Subnet Wenn „IP-Adressen-Einstlg.“...

  • Seite 33: Das Menü „Installation

    Hinweise *1: Verwenden Sie den Projektor nicht in einer Höhe von 2.700 m oder höher. *2: Nur beim VPL-FH35/FH30 verfügbar *3: Je nach der mit der Objektivverschiebungsfunktion eingestellten Bildposition kann sich das Bildseitenverhältnis ändern oder das projizierte Bild wird mit der Trapezausgleichsfunktion möglicherweise verzerrt.
  • Seite 34 *4: Da es sich bei der Trapezausgleichsfunktion um eine elektronische Korrektur handelt, verschlechtert sich möglicherweise die Bildqualität. *5: Je nach dem Einstellwert für „Panel-Abgleich“ ändern sich möglicherweise Farbe und Bildseitenverhältnis. *6: Helligkeit und Farbe des projizierten Bildes stimmen möglicherweise auch nach dem Einstellen von „Helligkeit“...
  • Seite 35 Einstellungselemente Beschreibung Montageposition Oberseite oben/Oberseite unten: Stellen Sie die Kühleinstellung auf die Montageposition ein. Wenn Sie längere Zeit die falsche Einstellung verwenden, wird möglicherweise die Zuverlässigkeit von Bauteilen beeinträchtigt. Höhenlagenmodus Ein/Aus: Setzen Sie diese Option auf „Ein“, wenn Sie den Projektor in einer Höhe von 1.500 m oder darüber verwenden.

  • Seite 36: Das Menü „Informationen

    Das Menü „Informationen“ Im Menü „Informationen“ können Sie verschiedene Informationen zum Projektor, wie z. B. die Gesamtbetriebsdauer der Lampe, überprüfen. Optionen Beschreibung Modellbezeichnung Die Modellbezeichnung wird angezeigt. Serien-Nr. Die Seriennummer wird angezeigt. fH / fV Zeigt horizontale Frequenz/vertikale Frequenz/Signaltyp des aktuellen (Horizontalfrequenz/ Eingangssignals an.

  • Seite 37: Die Netzwerkfunktionen

    B Netzwerk Die Netzwerkfunktionen Wenn eine Verbindung zum Netzwerk besteht, stehen folgende Funktionen zur Verfügung: • Überprüfen des aktuellen Projektorstatus über einen Webbrowser. • Fernsteuern des Projektors über einen Webbrowser. • Empfangen des E-Mail-Berichts für den Projektor. • Vornehmen der Netzwerkeinstellungen für den Projektor. •...

  • Seite 38: So Arbeiten Sie Mit Dem Steuerfenster

    Passwort (*****) und geben dann ein neues Passwort ein. Verwendung der E-Mail- Hinweis Bericht-Funktion Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich an qualifiziertes Sony- Stellen Sie die E-Mail-Bericht-Funktion auf Personal. der Seite „Setup“ ein. Die Netzwerkfunktionen...
  • Seite 39 Die eingegebenen Werte werden erst gültig, Mail Report - Schaltfläche wenn Sie auf [Apply] klicken. Klicken Sie auf [Owner information], um die im E-Mail-Bericht aufgezeichneten Benutzerangaben einzugeben. Schaltfläche Owner information Stellen Sie den Zeitpunkt des E-Mail- Berichts e Geben Sie die E-Mail-Adresse des Klicken Sie auf [Mail Report], um die Empfängers in das Feld „Email Seite „Mail Report“...
  • Seite 40 Password: Geben Sie das Passwort ein. SMTP Authentication: Aktivieren Sie dieses Kontrollkästchen, um vor dem Senden einer E-Mail eine SMTP- Authentifizierung festzulegen. Account Name: Geben Sie das E-Mail- Konto ein. Password: Geben Sie das Passwort ein. Überprüfen Sie den Inhalt des E-Mail- Berichts.

  • Seite 41: Anzeigen

    Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes.

  • Seite 42: Liste Der Meldungen

    Liste der Meldungen Wenn eine der folgenden Meldungen auf dem projizierten Bild angezeigt wird, lesen Sie zur Behebung des Problems in der folgenden Tabelle nach. Meldung Bedeutung/Abhilfemaßnahme Seite Zu heiß! Birne aus in 1 Überprüfen Sie Folgendes. 3, 33, Min. •...

  • Seite 43: Fehlerbehebung

    Fehlerbehebung Bevor Sie den Projektor zur Reparatur bringen, versuchen Sie bitte, das Problem anhand der folgenden Hinweise zu beheben. Symptom Abhilfemaßnahme Seite Der Projektor lässt sich Überprüfen Sie, ob das Netzkabel fest angeschlossen ist. – nicht einschalten. Wenn „Tastensperre“ auf „Ein“ gesetzt ist, lässt sich der Projektor nicht mit der Taste ?/1 am Projektor einschalten.
  • Seite 44 Symptom Abhilfemaßnahme Seite Das Bild ist nicht scharf. Überprüfen Sie, ob der Fokus am Projektor richtig eingestellt ist. Das Bild lässt sich nicht scharfstellen, wenn sich Kondensation – auf dem Objektiv niedergeschlagen hat. Lassen Sie den Projektor in diesem Fall etwa zwei Stunden lang eingeschaltet stehen.

  • Seite 45: Austauschen Der Lampe

    Feuergefahr. Greifen Sie nicht mit den Rückseite Händen in den Steckplatz. • Wenn die Lampe zerbricht, wenden Sie Schrauben sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. Lösen Sie die drei Schrauben an der • Achten Sie beim Herausnehmen der Lampe...
  • Seite 46 Setzen Sie die neue Lampe bis zum Anschlag ein, so dass sie richtig sitzt. Ziehen Sie die drei Schrauben an. Neue Lampe Griff Schrauben Schließen Sie die hintere Abdeckung und ziehen Sie die drei Schrauben an. Hinweis Bringen Sie die Lampe und die hintere Abdeckung vorschriftsmäßig wieder an.

  • Seite 47: Reinigen Des Luftfilters

    Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Vorsicht Wenn Sie den Luftfilter nicht regelmäßig reinigen, kann sich Staub ansammeln und den Filter verstopfen.
  • Seite 48 Schließen Sie die hintere Abdeckung und ziehen Sie die drei Schrauben an. Hinweis Bringen Sie die Luftfiltereinheit und die hintere Abdeckung fest an. Andernfalls kann der Projektor nicht eingeschaltet werden. Reinigen des Luftfilters...

  • Seite 49: Abnehmen/Anbringen Des Projektionsobjektivs

    Abnehmen/Anbringen des Projektionsobjektivs Hinweise • Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Projektionsobjektiv abnehmen bzw. anbringen. • Achten Sie darauf, das Projektionsobjektiv nicht fallen zu lassen. • Sie sollten das Objektiv möglichst nicht abnehmen/anbringen, wenn der Projektor bei einer Deckeninstallation an der Decke hängt.
  • Seite 50 des Flanschteils des Objektivs (Schritt Setzen Sie Teil C des Objektivadapters bis zum Anschlag hinein, bis es sicher möglicherweise nicht mehr erkennen, sitzt, richten Sie die Markierung an der markieren Sie die Stelle am in Schritt 1 angebrachten Markierung Projektionsobjektiv mit einem aus und ziehen Sie dann die sechs mit Markierungsstift o.
  • Seite 51 Befestigen Sie Teil A und Teil B des am Projektionsobjektiv angebrachten Objektivadapters mit den beiden mit dem Objektivadapter mitgelieferten Schrauben E. E Schrauben (2) Abnehmen/Anbringen des Projektionsobjektivs...

  • Seite 52: Spezifikationen

    Spezifikationen Posten Beschreibung Modellbezeichnung VPL-FH36/FH35/FH31/FH30/VPL-FX37/FX35/FX30 Anzeigesystem 3 LCD-Panels Anzeigegerät Größe des VPL-FH36/FH35/FH31/FH30: 0,76 Zoll (19,3 mm) × 3, effektiven Bildseitenverhältnis 16:10 Anzeigebereichs VPL-FX37/FX35/FX30: 0,79 Zoll (20,1 mm) × 3, Bildseitenverhältnis 4:3 Anzahl der Pixel VPL-FH36/FH35/FH31/FH30: 6.912.000 (1920 × 1200 × 3) Pixel VPL-FX37/FX35/FX30: 2.359.296 (1024 ×...
  • Seite 53 Posten Beschreibung Modellbezeichnung VPL-FH36/FH35/FH31/FH30/VPL-FX37/FX35/FX30 Eingang/Ausgang INPUT A RGB/YP -Eingang: 5 BNC (weiblich), G mit Sync/ für Computer- und Y: 1 Vp-p ± 2 dB, sync-negativ, 75-Ohm- Videosignale Abschlusswiderstand, RGB/P : 0,7 Vp-p ± 2 dB, 75- Ohm-Abschlusswiderstand, Synchronisationssignal: TTL, hohe Impedanz, positiv/negativ Audioeingang: Stereominibuchse, Nenneingangsspannung 500 mV effektiver Mittelwert, Eingangsimpedanz über 47 kOhm...
  • Seite 54 Bereitschaftsmodus Wechselstrom 9,2 W (wenn „Bereitschaft“ auf „Standard“ gesetzt ist) / 0,15 W (wenn „Bereitschaft“ auf „Niedrig“ gesetzt ist) VPL-FH35/FH30: 9 W (wenn „Bereitschaft“ auf „Standard“ gesetzt ist) / 0,15 W (wenn „Bereitschaft“ auf „Niedrig“ gesetzt ist) VPL-FX37/FX35/FX30: 11 W (wenn „Bereitschaft“ auf „Standard“ gesetzt ist) / 0,15 W (wenn „Bereitschaft“...
  • Seite 55 Änderungen an Gerät und Sonderzubehör, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND,...
  • Seite 56 Stiftbelegung DVI-D-Anschluss (DVI-D, weiblich) RGB-Eingang (Mini-D-Sub, 15-polig, weiblich) T.M.D.S. +5 V Strom Daten2– Videoeingang Stromversor- (rot) R gungseingang T.M.D.S. Masse (für +5 für DDC Daten2+ Videoeingang T.M.D.S. Hot-Plug- (grün) G Abschirmung Detect Daten2 Videoeingang (blau) B T.M.D.S Daten0– DDC/SDA T.M.D.S RESERVE Horizontales Daten0+...

  • Seite 57: Geeignete Eingangssignale

    HDMI-Anschluss (HDMI, weiblich) Eingang fH [kHz]/ Auflösung DVI-D fV [Hz] *3 *6 HDMI 640 × 480 31,5/60 35,0/67 – T.M.D.S. T.M.D.S. 37,9/73 – Daten2+ Abschirmung 37,5/75 – Takt 43,3/85 – T.M.D.S. T.M.D.S. 800 × 600 35,2/56 – Abschirmung Takt– 37,9/60 Daten2 48,1/72 –...
  • Seite 58 Digitales Fernsehsignal • Einige tatsächliche Werte weichen unter Umständen geringfügig von den in der Eingang Tabelle angegebenen Nennwerten ab. Signal fV [Hz] RGB/ DVI-D *3 *6 HDMI 480i 576i 480p 576p 1080i 1080i 720p 720p 1080p – 1080p – 1080p –...
  • Seite 59 Kombinationen von Eingangssignalen (nur VPL-FH36/FH35/FH31/FH30) Zusatzbild INPUT A INPUT B INPUT C INPUT D S VIDEO VIDEO (RGB/ (RGB) (DVI-D) (HDMI) Hauptbild INPUT A (RGB/ – – – – INPUT B (RGB) – – – – – INPUT C (DVI-D) –...

  • Seite 60: Projektionsentfernung Und Objektivverschiebungsbereich

    Projektionsentfernung und Objektivverschiebungsbereich Die Projektionsentfernung bezieht sich auf den Abstand zwischen der Vorderkante des Objektivs und der projizierten Oberfläche. Projektionsentfernung L Vorderkante des Objektivs Projiziertes Bild Der Objektivverschiebungsbereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Mitte des projizierten Bildes aus verschoben werden kann. Der Objektivverschiebungsbereich 0 % gilt, wenn sich Punkt (A) in der Abbildung (Punkt, an dem sich eine Linie von der Mitte des Objektivs und das projizierte Bild im rechten Winkel schneiden) in der Mitte des projizierten Bildes befindet.
  • Seite 61 Projektionsentfernung (VPL-FH36/FH35/FH31/FH30) Einheit: m Projektionsbildgröße Projektionsentfernung L Diagonale Breite × Höhe Standardobjektiv VPLL-Z1024 VPLL-Z1032 80 Zoll (2,03 m) 1,72 × 1,08 2,39 – 3,83 4,00 – 5,48 5,45 – 8,32 100 Zoll (2,54 m) 2,15 × 1,35 3,00 – 4,80 5,03 –...

  • Seite 62: Formel Zur Projektionsentfernung (Vpl-Fx37/Fx35/Fx30)

    Formel zur Projektionsentfernung (VPL-FX37/FX35/FX30) D: Projektionsbildgröße (Diagonale) Einheit: m Objektiv Projektionsentfernung L Projektionsentfernung L (minimale Länge) (maximale Länge) Standardobjektiv L=0,0294 × D – 0,0465 L=0,0467 × D – 0,0443 VPLL-Z1024 L=0,0493 × D – 0,0973 L=0,0672 × D – 0,0930 VPLL-Z1032 L=0,0673 ×...

  • Seite 63: Abmessungen

    Abmessungen Vorderseite Einheit: mm Objektivmitte Unterseite Einheit: mm ø18 Objek- tivmitte 272,6 ø18 Abmessungen...
  • Seite 64 Bei Verwendung der Projektoraufhängung PSS-610 Vorsicht Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an qualifiziertes Sony-Personal (kostenpflichtig). Einheit: mm Objektivmitte 223,1 239,9 Objektivmitte Mitte der...

  • Seite 65: Info Zu Markenzeichen

    Die Entfernung L’ zwischen der Info zu Markenzeichen Vorderkante des Objektivs (Mitte) und • Adobe Acrobat ist ein Markenzeichen von der Vorderseite des Gehäuses Adobe Systems Incorporated. Einheit: mm • Kensington ist ein eingetragenes Objektiv L’ Markenzeichen der Kensington Technology Group. Standardobjektiv 12,2 •...

  • Seite 66: Index

    Index Farbabstimmung ........33, 35 Farbe ............23 Farbsystem .........32, 52 Farbtemperatur ........23 Abmessungen .......... 63 Farbton .............23 Abnehmen/Anbringen des Fehlerbehebung ........43 Projektionsobjektivs ......49 Fernbedienung ...........5 Anhalten des Bildes ........7 Fernbedienungssensor .......3 Anschließen an einen Computer ....9 fH .............36 Anschließen eines externen Monitors und Film-Modus ..........23 eines Audiogeräts ......
  • Seite 67 LAMP/COVER, Anzeige ....3, 41 Subnet mask ..........32 Lampentimer ........... 36 Lampentimer Rück ........29 LAN-Anschluss ........4, 37 Tastensperre ..........30 Lautstärke ..........7 Teilung .............25 Lichtleistung ........... 29 Testmuster ..........5, 15 Lüftungsöffnungen ........3 Tonstummschaltung ........6 Trapezeinstellung ........16 Meldungsliste .......... 42 Menüposition ..........
  • Seite 68 Sony Corporation...
