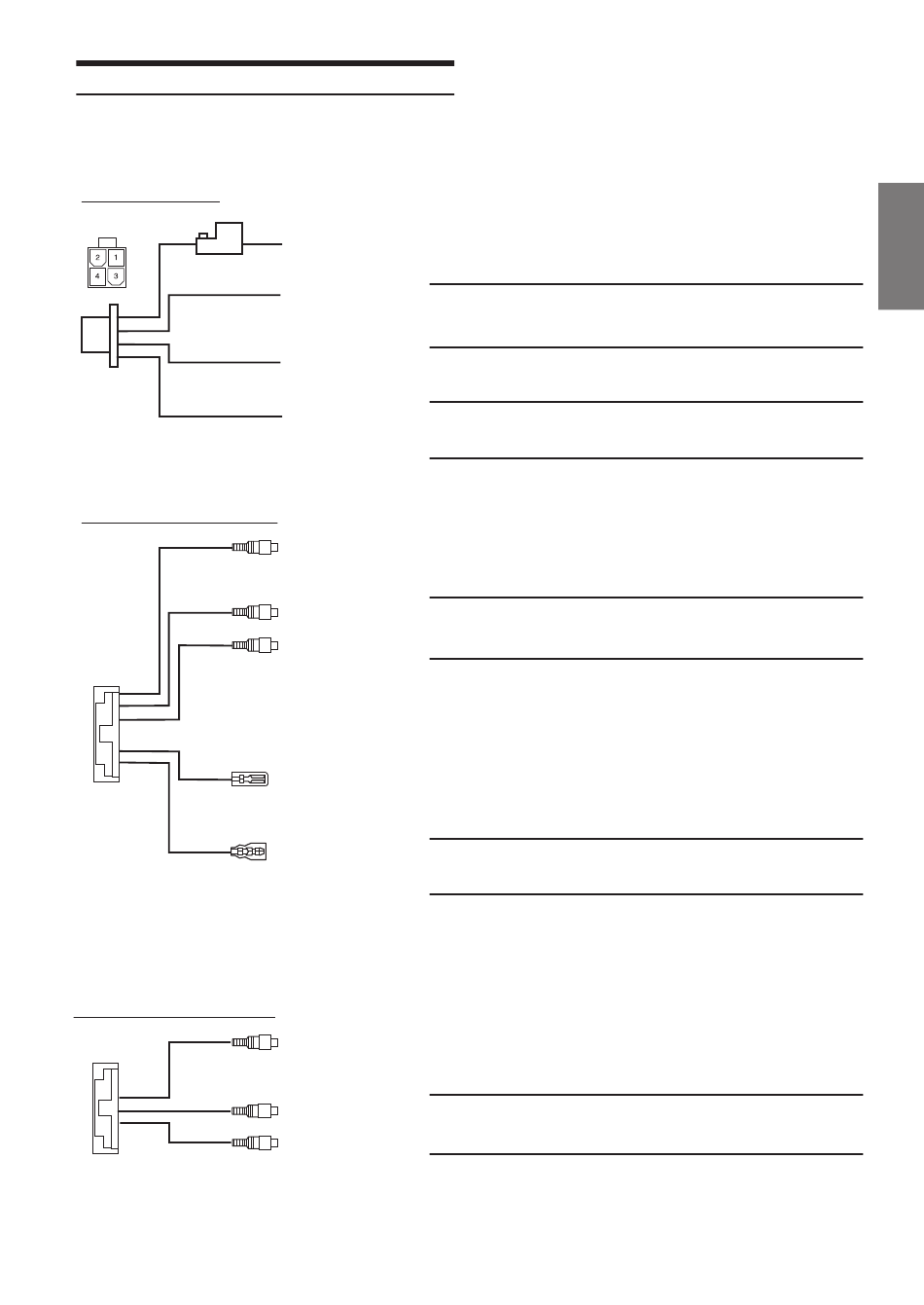

Anschlüsse
Stromanschluss
5 A
AV-Eingangsanschluss
AV-Ausgangsanschluss
1) BATT
Gelb
2) ACC
Rot
3) GND
Schwarz
4) TÜR
Grün
AV IN (VIDEO)
Gelb
AV IN (AUDIO L)
Weiß (L)
AV IN (AUDIO R)
Rot (R)
FERNBEDIE-
Weiß/Braun
NUNGSAUSGANG
FERNBEDIE-
Weiß/Braun
NUNGSEINGANG
AV IN (VIDEO)
Gelb
AV OUT (AUDIO L)
Weiß (L)
AV OUT (AUDIO R) Rot (R)
ALPINEs PKG-RSE3HDMI benötigt die folgenden Verbindungen,
um einen ordnungsgemäßen Betrieb des Monitors sicherzustellen.
• Batterieanschluss
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie. Sicherung bis 5 Amp.
• ACC
Verbinden Sie diese Leitung mit der ACC-Leitung des
Fahrzeugs. (Geschaltetes 12 V-Signal, Zündung)
• GND
Verbinden Sie diese Leitung mit der Erdung des
Fahrzeugs.
• Tür
Verbinden Sie dieses Kabel mit dem Türschalter des
Fahrzeugs. (Polung auswählbar, siehe Seite 6.)
• Video-Eingangsanschluss
Verbindung mit dem Videoausgang von anderen
Videogeräten.
• Audio-Eingangsanschlüsse
Verbindung mit dem Audioausgang von anderen
Geräten.
• Remote Out
Verbindung zum ALPINE DVD-Player, TV-Tuner (für
Europa) oder dem AV/AVN-Hauptgerät zur Steuerung.
• Remote In
Verbindung zum AV/AVN-Hauptgerät im Frontbereich des
Fahrzeugs zur PKG-RSE3HDMI-Steuerung.
• Video-Ausgangsanschluss
Verbindung mit Videoeingängen von anderen
Videogeräten.
• Audio-Ausgangsanschlüsse
Verbindung mit Audioeingängen von anderen
Audio- oder Videogeräten.
9
-DE
