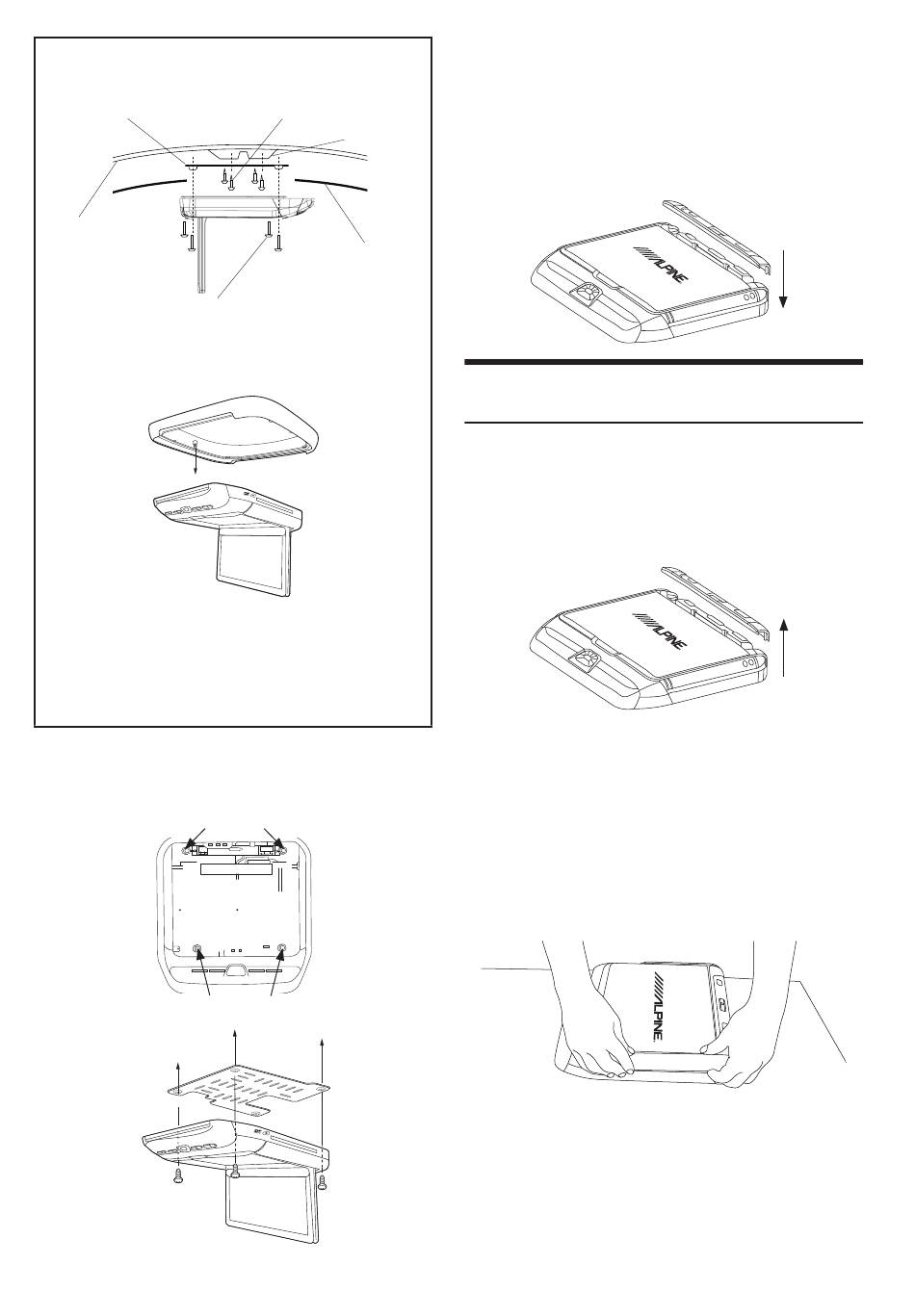

Opzionale
Viti autofi lettanti M4
(non comprese: la lunghezza
Staffa di fi ssaggio
della vite dipende dal veicolo)
Tetto del veicolo
Viti lavorate M4 x 13 (4)
(in dotazione)
Installare la cornice di fi nitura prima di fi ssare il
monitor a padiglione alla staffa di installazione
metallica.
La cornice di fi nitura consente di posizionare il monitor a
livello con il profi lo del padiglione. Per maggiori informazioni,
contattare il rivenditore ALPINE.
Fissare il riparo al corpo del monitor utilizzando le viti in
dotazione.
4
Installare il monitor a padiglione al padiglione.
Collegare i cavi, quindi applicare 4 viti sulla staffa di
installazione metallica.
Fori viti posteriori
Fori viti anteriori (sotto lo schermo LCD)
(Vite posteriore sinistra non rappresentata)
4
-IT
5
Supporto tetto
Rivestimento
padiglione
Rimozione della cover colorata
intercambiabile
1
2
Installare la cover colorata intercambiabile
posteriore.
Allineare le aperture presenti sulla cover alla pulsantiera
posteriore.
Spingere saldamente verso il basso per far scattare la cover
in posizione.
Accertare che tutte le tacche siano inserite correttamente
nelle rispettive scanalature.
Rimuovere la cover colorata intercambiabile
posteriore.
Afferrare il pannello posteriore attraverso il corpo del monitor.
Sollevare delicatamente il pannello fi nché questo non scatta
fuori dal corpo.
Rimuovere entrambi i pannelli laterali delle cover
colorate intercambiabili.
Afferrare la cover laterale come mostrato in fi gura.
Sollevare l'angolo che tocca il pannello di comando
posteriore di alcuni millimetri, quindi sfi lare delicatamente la
cover facendola scorrere.
Non sollevare la cover subito dopo averla fatta scorrere per
non rischiare di danneggiare le tacche.
Sollevare l'angolo del pannello con l'ausilio di un piccolo
cacciavite a punta piatta o attrezzo simile.
