Optional

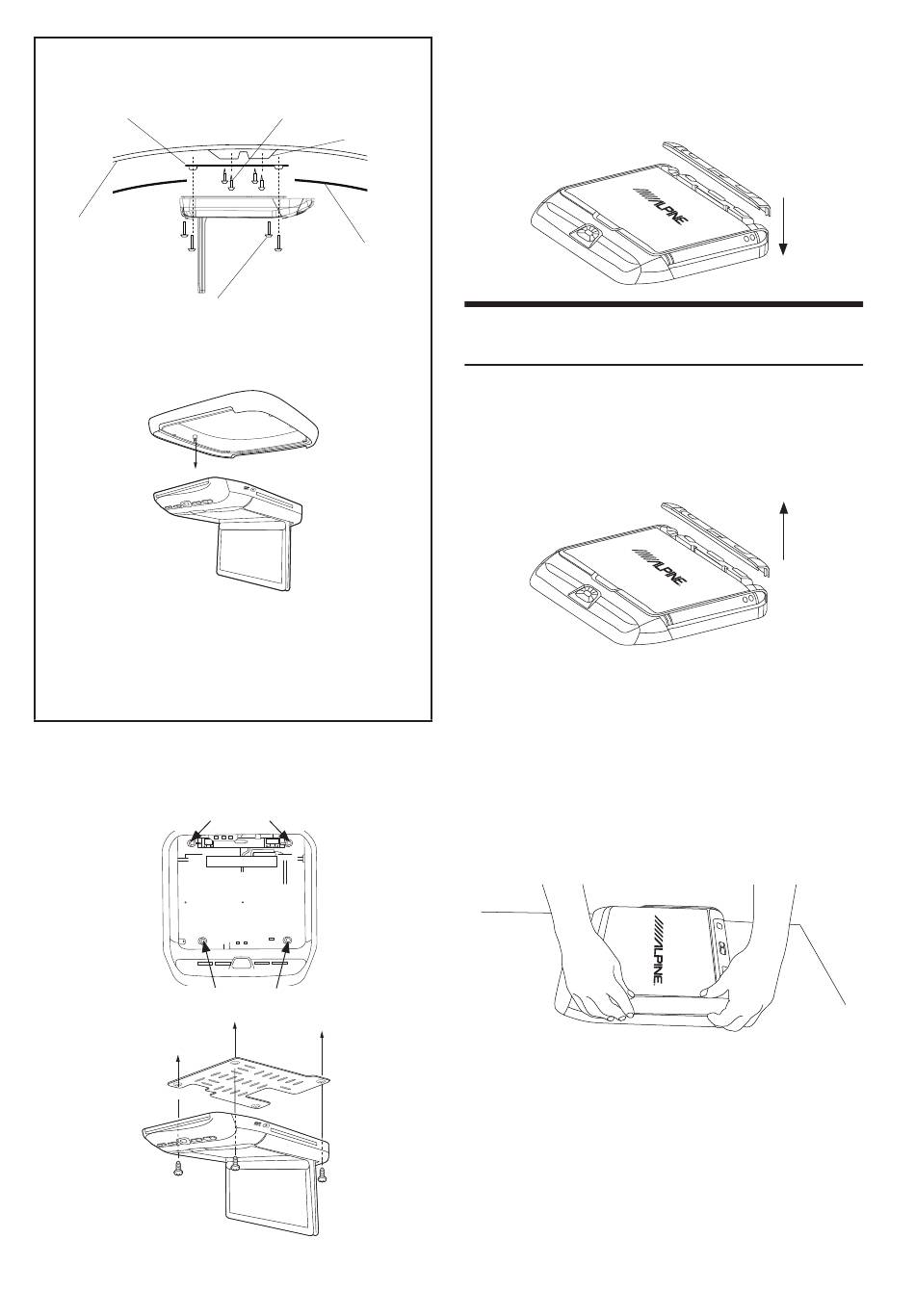

M4 Schneidschrauben
(nicht enthalten: Länge der Schrauben
Montagehalterung
hängt vom Fahrzeug ab)
Fahrzeugdach
M4 x 13 Gewindeschrauben (4)
(mitgeliefert)
Installieren Sie den Blendenring, bevor Sie
den Overhead-Monitor an der metallenen
Installationshalterung anbringen.
Der Blendenring dient zur bündigen Ausrichtung des Monitors
an der Deckenkontur. Fragen Sie Ihren ALPINE-Händler nach
näheren Einzelheiten.
Schrauben Sie die Hülle mit Hilfe der mitgelieferten Scrauben
an das Monitorgehäuse.
4
Installieren Sie den Overhead-Monitor an der Decke.
Schließen Sie die Kabel an und installieren Sie dann die
4 Schrauben an der metallenen Installationshalterung.
Hintere Schraubenlöcher
Vordere Schraubenlöcher (unterhalb des LCD-Bildschirms)
(Linke hintere Schraube nicht abgebildet)
4
-DE
5
Installieren Sie die hintere farbige Wechselabdeckung.
Richten Sie die Öffnungen an der Abdeckung mit der hinteren
Schaltkonsole aus.
Fest eindrücken, um die Abdeckung einschnappen zu lassen.
Sicherstellen, dass alle Kerben richtig in den Nuten sitzen.
Dachstütze
Dachhimmel
Abnehmen der farbigen
Wechselabdeckung
1
Nehmen Sie die hintere farbige Wechselabdeckung ab.
Reichen Sie über das Monitorgehäuse und greifen Sie die hintere
Abdeckplatte.
Heben Sie vorsichtig die hintere Verkleidung ab, bis sie vom
Gehäuse ausschnappt.
2
Nehmen Sie die beiden Seitenteile der farbigen
Wechselabdeckungen ab.
Greifen Sie die Seitenabdeckungen wie dargestellt.
Heben Sie die Ecke an, indem Sie das hintere Steuerpult
ein paar Millimeter berühren und die Abdeckung
herausschieben.
Die Abdeckung nicht sofort vor dem Verschieben anheben.
Die Kerben werden sonst beschädigt.
Ein kleiner Flachkantschraubenzieher oder ein ähnliches
Werkzeug kann zum Anheben der Ecke der Konsole
verwendet werden.
