3

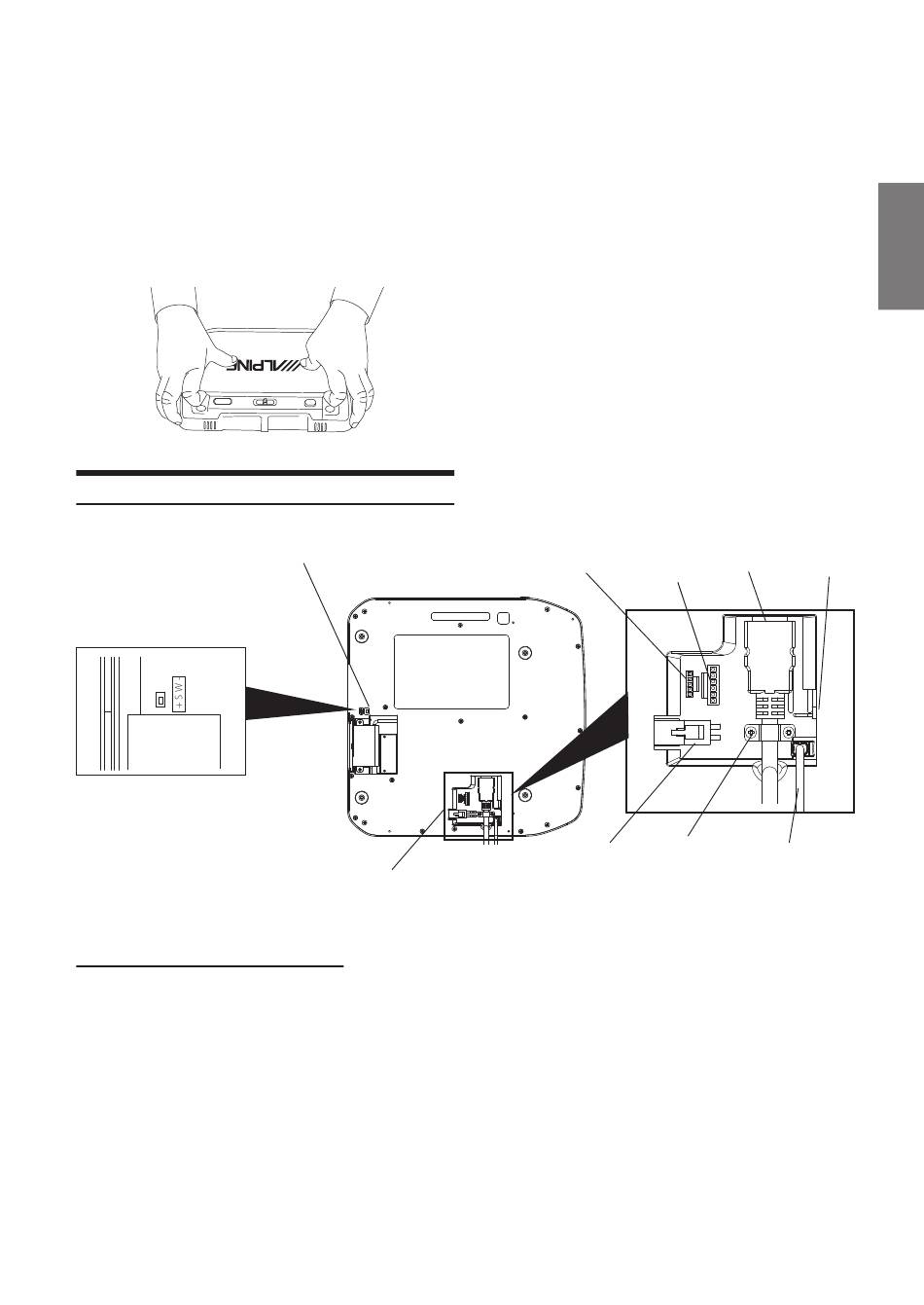

Nehmen Sie die obere farbige Wechselabdeckung ab.
Seien Sie vorsichtig, wenn Sie die obere Platte abnehmen.
- Der LCD-Bildschirm muss während der Abnahme
vollständig geschlossen sein.
- Beginnen Sie mit der Abnahme von der Rückseite
der Konsole (die Seite in Richtung des Pults mit den
3 Schaltern).
- Es empfi ehlt sich, die Abnahme von Hand oder mit einem
weichen Werkzeug abzunehmen, da harte Werkzeuge die
Oberfl äche der Konsole verkratzen könnten.
- Greifen Sie die Abdeckung an den Vertiefungen und
ziehen Sie diese sanft heraus, bis die Abdeckung vom
LCD-Bildschirm abschnappt.
Montageseite
(Detailansicht des
Umpolungsschalters der
Deckenbeleuchtung)
Anschluss des drahtlosen Sendekabels
Zum Anhören von Audio aus einem
Fahrzeuglautsprecher über FM-Radio schließen Sie
das drahtlose Sendekabel an und ändern die Richtung
der Antenne, um den bestmöglichen Empfang zu
erhalten.
• Die FM-Empfangsleistung hängt vom Ort der Fahrzeugantenne
und der Position des drahtlosen Empfangskabels ab. Wenn
der Empfang nicht gut ist, verwenden Sie bitte den optionalen
FM-Schaltkasten (Teilenr.: TMXR2000FMSB). Dann muss das
drahtlose Sendekabel entfernt werden.
Umpolungsschalter der
Deckenbeleuchtung
AV-Verbindungsanschlüsse
AV-Eingangs-
AV-Ausgangs-
anschluss
anschluss
Schraube zur
Strom-
Vermeidung
anschluss
einer losen
Verbindung
(Detailansicht der AV-Verbindungsanschlüsse)
HDMI1-
Kabel für
Eingangs-
drahtlosen
anschluss
Sender*
Ministecker des
FM-Schaltkastens
(Option)
5
-DE
