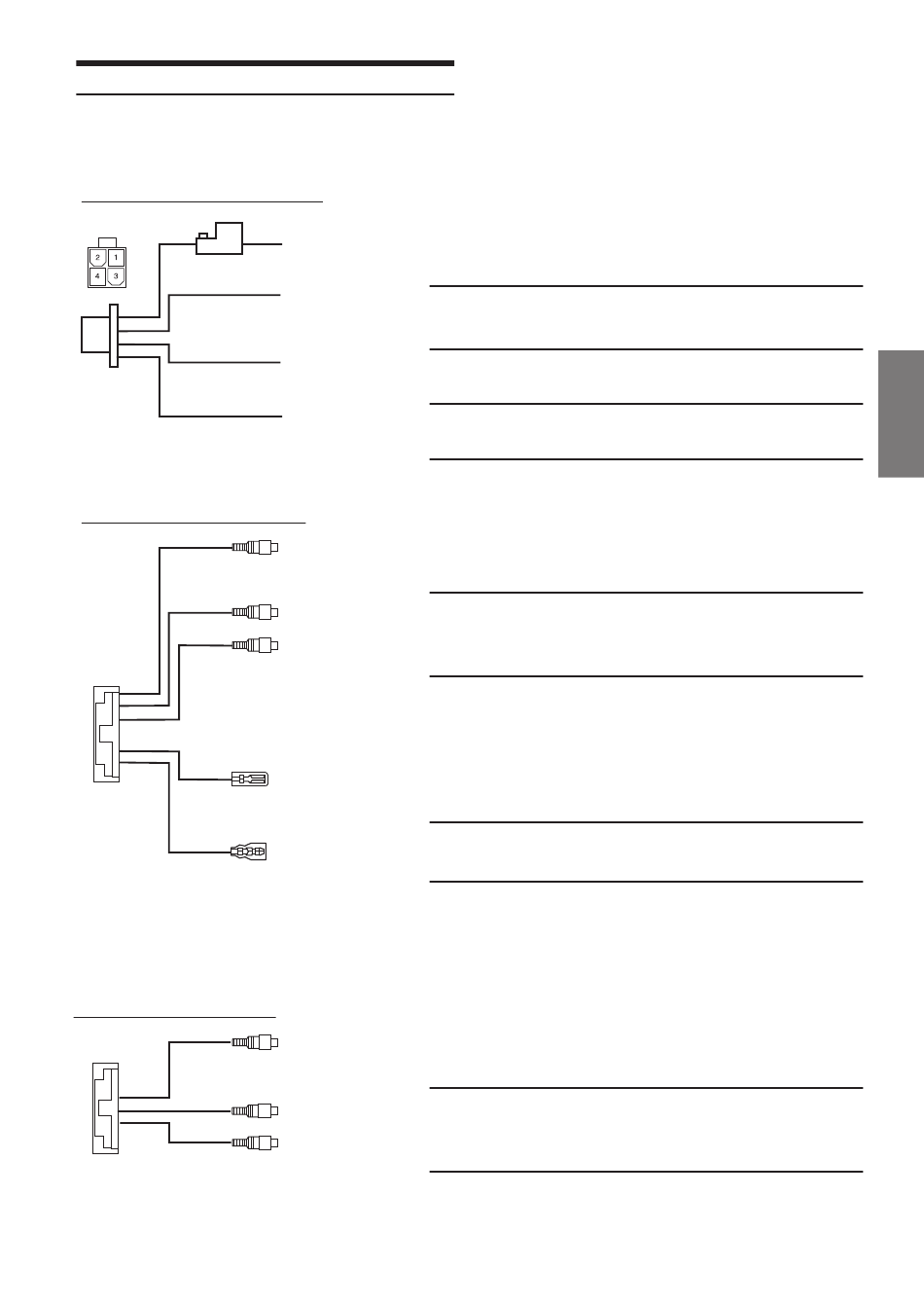

Collegamenti
Connettore di alimentazione
5 A
Connettore di ingresso AV
Connettore di uscita AV
1) BATT Giallo
2) ACC Rosso
3) GND Nero
4) DOOR Verde
INGRESSO AV Giallo
(VIDEO)
INGRESSO AV Bianco (SX)
(AUDIO SX)
INGRESSO AV Rosso (DX)
(AUDIO DX)
USCITA Bianco/
COMANDO marrone
REMOTO
INGRESSO Bianco/
COMANDO marrone
REMOTO
USCITA AV Giallo
(VIDEO)
USCITA AV Bianco (SX)
(AUDIO SX)
USCITA AV Rosso (DX)
(AUDIO DX)
Per garantire il funzionamento corretto del monitor, è necessario
effettuare i seguenti collegamenti dell'unità PKG-RSE3HDMI di
ALPINE.
• Cavo della batteria
Collegare questo cavo al polo positivo (+) della batteria
del veicolo. Protetto da fusibile da 5 amp.
• ACC
Collegare questa linea alla linea ACC del veicolo.
(accensione, accessori, commutata a 12 V)
• GND
Collegare questa linea alla linea di massa del veicolo.
• Porta
Collegare questo cavo all'interruttore porta del veicolo.
(polarità selezionabile; vedere pagina 6.)
• Connettore di ingresso video
Si collega all'uscita video degli altri prodotti video.
• Connettori di ingresso audio
Si collegano all'uscita audio degli altri prodotti.
• Uscita comando remoto
Si collega al lettore DVD ALPINE, al sintonizzatore TV
(per Europa) o all'unità AV/AVN per comandarli.
• Ingresso comando remoto
Si collega a partire dall'unità AV/AVN nella zona anteriore
del veicolo per il comando del PKG-RSE3HDMI.
• Connettore di uscita video
Si collega agli ingressi video degli altri prodotti video.
• Connettori di uscita audio
Si collegano agli ingressi audio degli altri prodotti audio
o video.
