Deckenbeleuchtungskabel (Grün) - Alpine PKG-RSE3HDMI Installationshandbuch

Deckenbeleuchtungskabel (grün)
Das Deckenbeleuchtungskabel verbindet die
eingebaute Deckenbeleuchtung mit dem Kabel aus
dem Deckenbeleuchtungsschalter des Fahrzeugs.
Der Umpolungsschalter befi ndet sich an der
Oberseite, die am Dachhimmel befestigt ist.
Die Türpolung des Fahrzeugs hängt vom Fahrzeugtyp
ab. Die Polung kann mit dem Schalter „Door SW
polarity" (Türpolungsschalter) umgeschalten werden.
(Standard: Negativ geschaltetes System)
Polung +: Wenn die Tür geöffnet ist, hat das
Türsignal 12 V
Polung –: Wenn die Tür geöffnet ist, hat das
Türsignal GND-Pegel

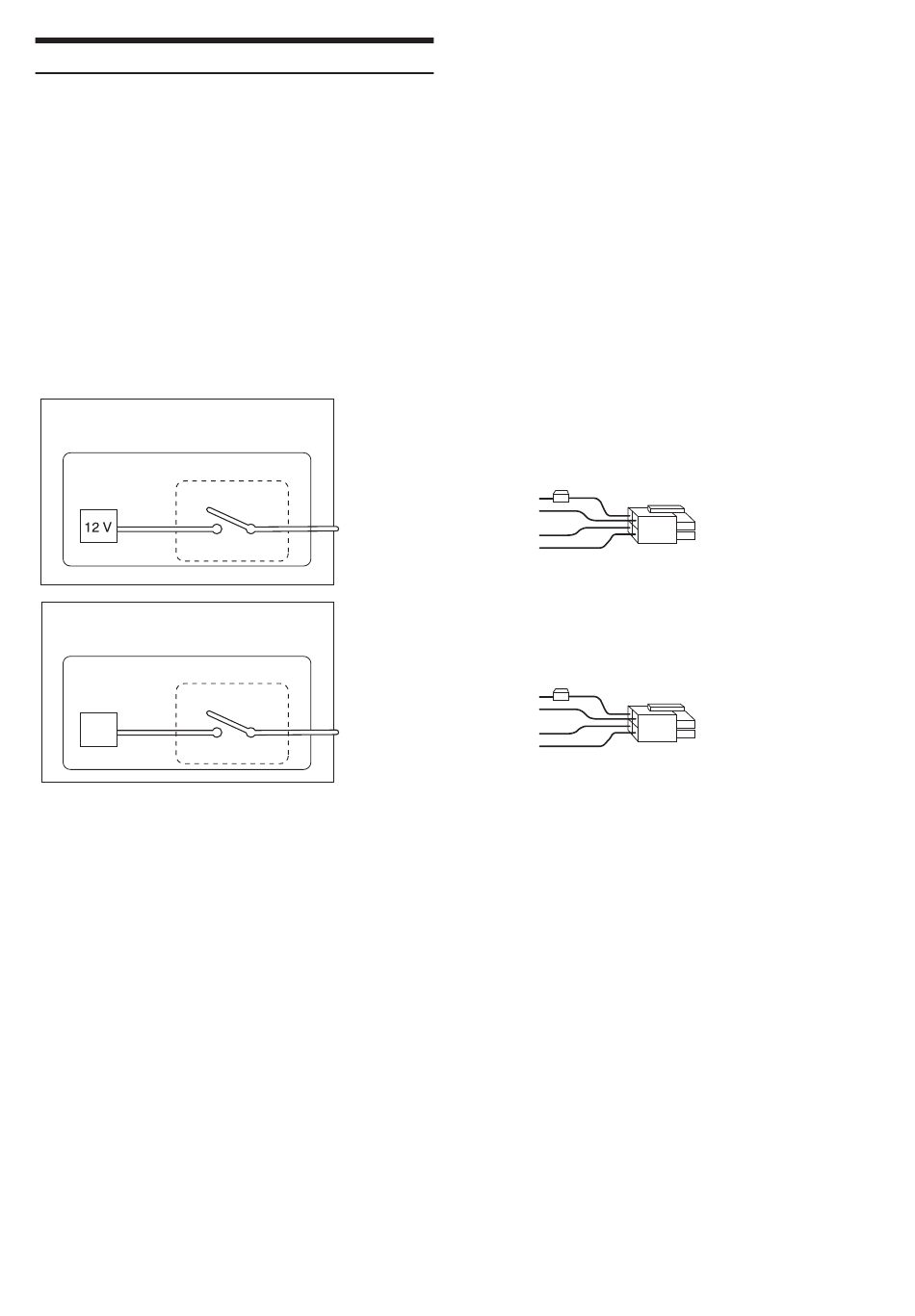

Polung +
Wenn Tür geöffnet ist ->
hat das Türsignal 12
Fahrzeug
Fahrzeugtür-SW
Tür geschlossen
Tür geöffnet
Polung –
Wenn Tür geöffnet ist ->
ist das Türsignal GND
Vehicle
Fahrzeugtür-SW
Tür geschlossen
GND
Tür geöffnet
6
-DE
SICHERUNG (5 A)
1) BATT (gelb)
2) ACC (rot)
Tür
3) GND (schwarz)
4) TÜR (grün)
SICHERUNG (5 A)
1) BATT (gelb)
2) ACC (rot)
Tür 3) GND (schwarz)
4) TÜR (grün)
