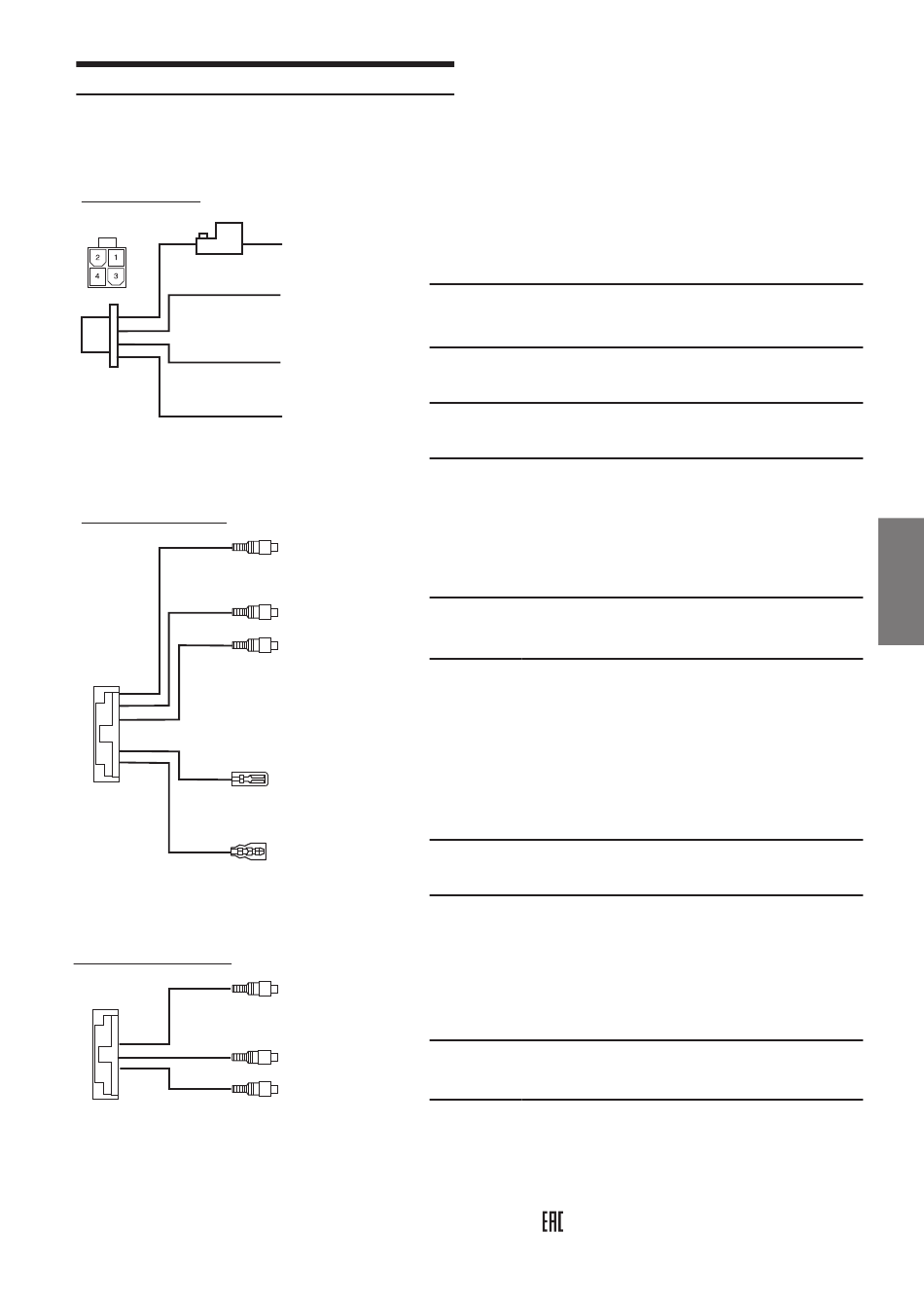

Разъемы
Разъем питания
5 A
Входной разъем AV
Выходной разъем AV
Срок службы данного изделия - три года.
ООО «Компания Бонанза» Информация о сервисных центрах доступна
на сайте www.alpine.ru
1) BATT
Желтый
2) ACC
Красный
3) GND
Черный
4) DOOR
Зеленый
AV IN (ВИДЕО)
Желтый
AV IN (АУДИО Л)
Белый (Л)
AV IN (АУДИО П)
Красный (П)
REMOTE OUT
Белый/
коричневый
REMOTE IN
Белый/
коричневый
AV OUT (ВИДЕО)
Желтый
AV OUT (АУДИО Л)
Белый (Л)
AV OUT (АУДИО П)
Красный (П)
Для нормальной работы монитора устройству PKG-RSE3HDMI
компании ALPINE необходимы следующие подключения.
• Провод аккумулятора
Подключите этот вывод к положительному (+) полюсу батареи
автомобиля. Используйте предохранители на 5 А.
• Принадлежности
Подключите эту линию к линии аккумулятора автомобиля.
(переключаемая 12 В, принадлежности, зажигание)
• Земля
Подключите эту линию к линии заземления автомобиля.
• Дверь
Подсоедините этот провод к переключателю двери автомобиля.
(выбор полярности см. на стр. 6.)
• Разъем входа видео
Подключает выход видео других устройств.
• Разъемы входного аудиосигнала
Подключает выход аудио других устройств.
• Вход управления
Подключите к DVD-проигрывателю ALPINE, ТВ-тюнеру
(Европа) или к головному блоку AV/AVN для управления этими
устройствами.
• Выход управления
Подключите к нему головное устройство AV/AVN в передней
части автомобиля для управления устройством PKG-RSE3HDMI.
• Разъем выхода видео
Подключается к видео входам других устройств.
• Разъемы выходного аудиосигнала
Подключается к аудио входам других устройств.
9
-RU
