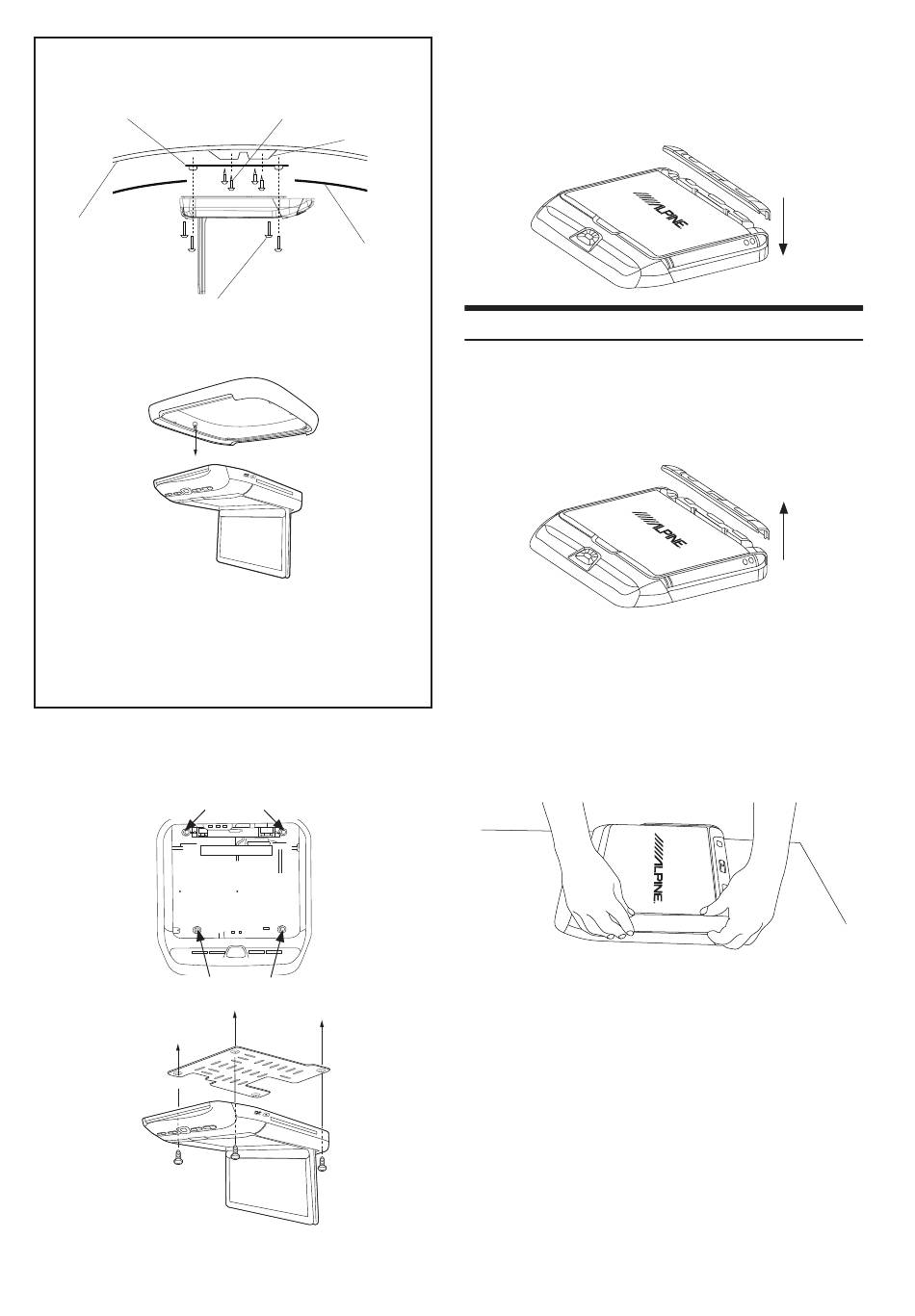

Дополнительно
Саморезы M4
(Не включены: длина винтов
Монтажный кронштейн
зависит от автомобиля)
Крыша автомобиля
Крепежные винты M4 x 13 (4)
(в комплекте)
Перед установкой верхнего монитора в металлический
монтажный кронштейн установите окантовку.
Окантовка используется для того, чтобы монитор
располагался заподлицо с профилем потолка. Подробнее
узнайте у дилера ALPINE.
С помощью винтов, входящих в комплект поставки,
прикрутите к корпусу монитора кожух.
4
Закрепите верхний монитор на потолке.
Подсоедините кабели, а затем вкрутите 4 винта в металлический
монтажный кронштейн.
Задние отверстия для винтов
Передние отверстия для винтов (под ЖК-дисплеем)
(Левый задний винт не показан)
4
-RU
5
Установите заднюю сменную цветную крышку.
Опора крыши
Обшивка потолка
Снятие сменной цветной крышки
1
Снимите заднюю сменную цветную крышку.
2
Снимите обе боковых панели сменных цветных крышек.
Совместите отверстия на крышке с кнопками задней панели.
Прижмите крышку так, чтобы закрыть защелки.
Убедитесь, что все выступы вошли в соответствующие пазы
должным образом.
Ухватитесь за заднюю панель.
Аккуратно приподнимите панель, чтобы открыть защелки,
крепящие ее на корпусе.
Возьмитесь за боковые крышки как показано на рисунке.
Поднимите на несколько миллиметров угол, касающийся задней
кнопочной панели, и аккуратно выдвиньте крышку.
Не поднимайте крышку, сначала выдвиньте ее. Иначе можно
повредить выступы.
Для поднятия уголка панели можно использовать маленькую плоскую
отвертку или аналогичный инструмент.
