Cavo plafoniera (verde)
Il cavo della plafoniera collega la plafoniera integrata
al cavo proveniente dall'interruttore plafoniera del
veicolo.
L'interruttore per il cambio della polarità è posto
sulla superfi cie superiore montata al rivestimento del
padiglione.
La polarità della porta del veicolo dipende dal tipo
di veicolo. La polarità può essere cambiata tramite
l'interruttore "polarità interruttore porta". (Impostazione
predefi nita: sistema commutato sul negativo)

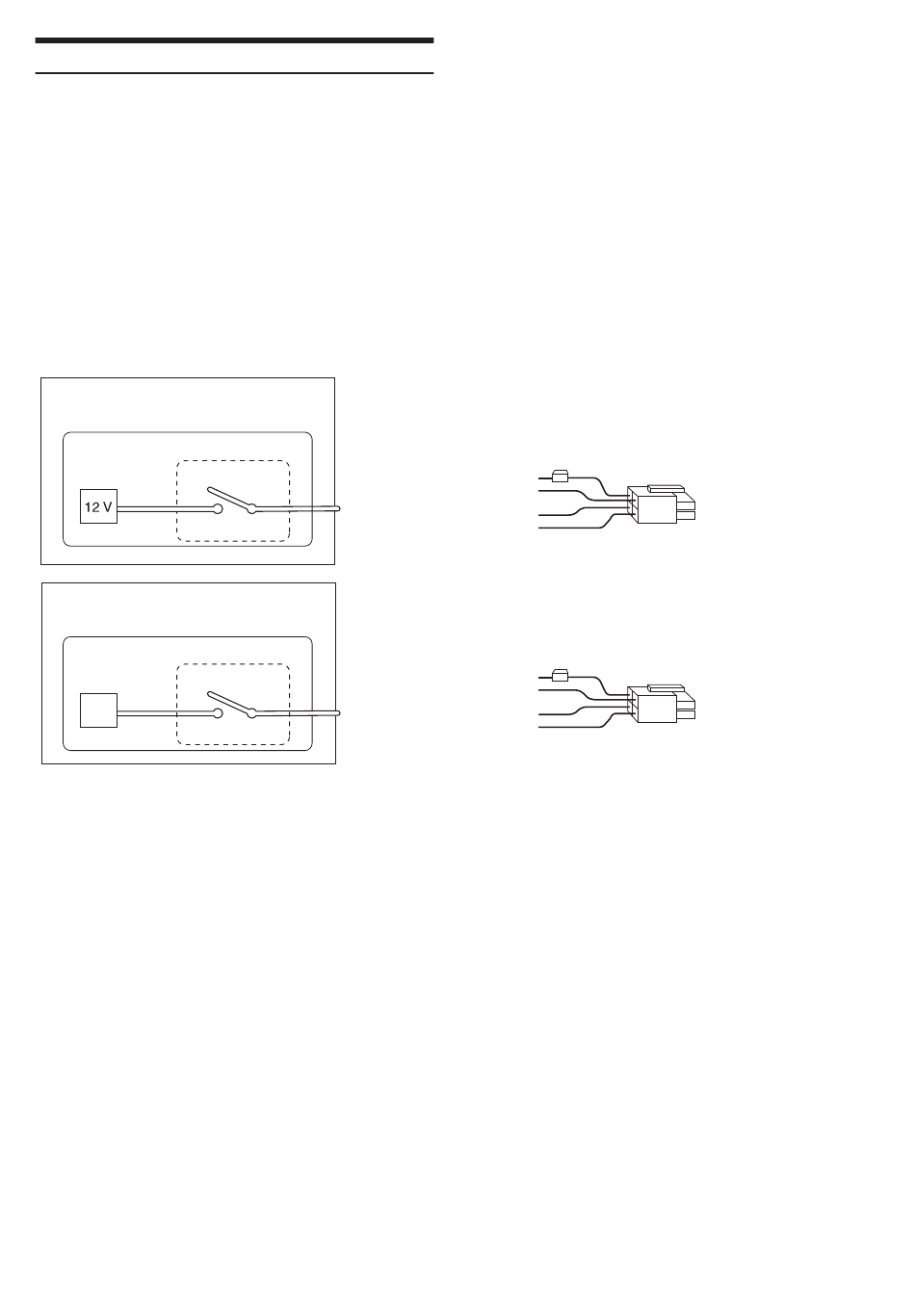

Polarità +: con porta aperta, il segnale porta è 12 V.
Polarità -: con porta aperta, il segnale porta è GND.
Polarità + Quando è aperta la porta ->
il segnale della porta
corrisponde a 12
Veicolo
Interruttore porta veicolo
Porta chiusa
Porta aperta
Polarità -
Quando è aperta la porta ->
il segnale della porta
corrisponde a GND
Veicolo
Interruttore porta veicolo
Porta chiusa
GND
Porta aperta
6
-IT
FUSIBILE (5 A)
1) BATT (giallo)
2) ACC (rosso)
Porta
3) GND (nero)
4) DOOR (verde)
FUSIBILE (5 A)
1) BATT (giallo)
2) ACC (rosso)
Porta 3) GND (nero)
4) DOOR (verde)
