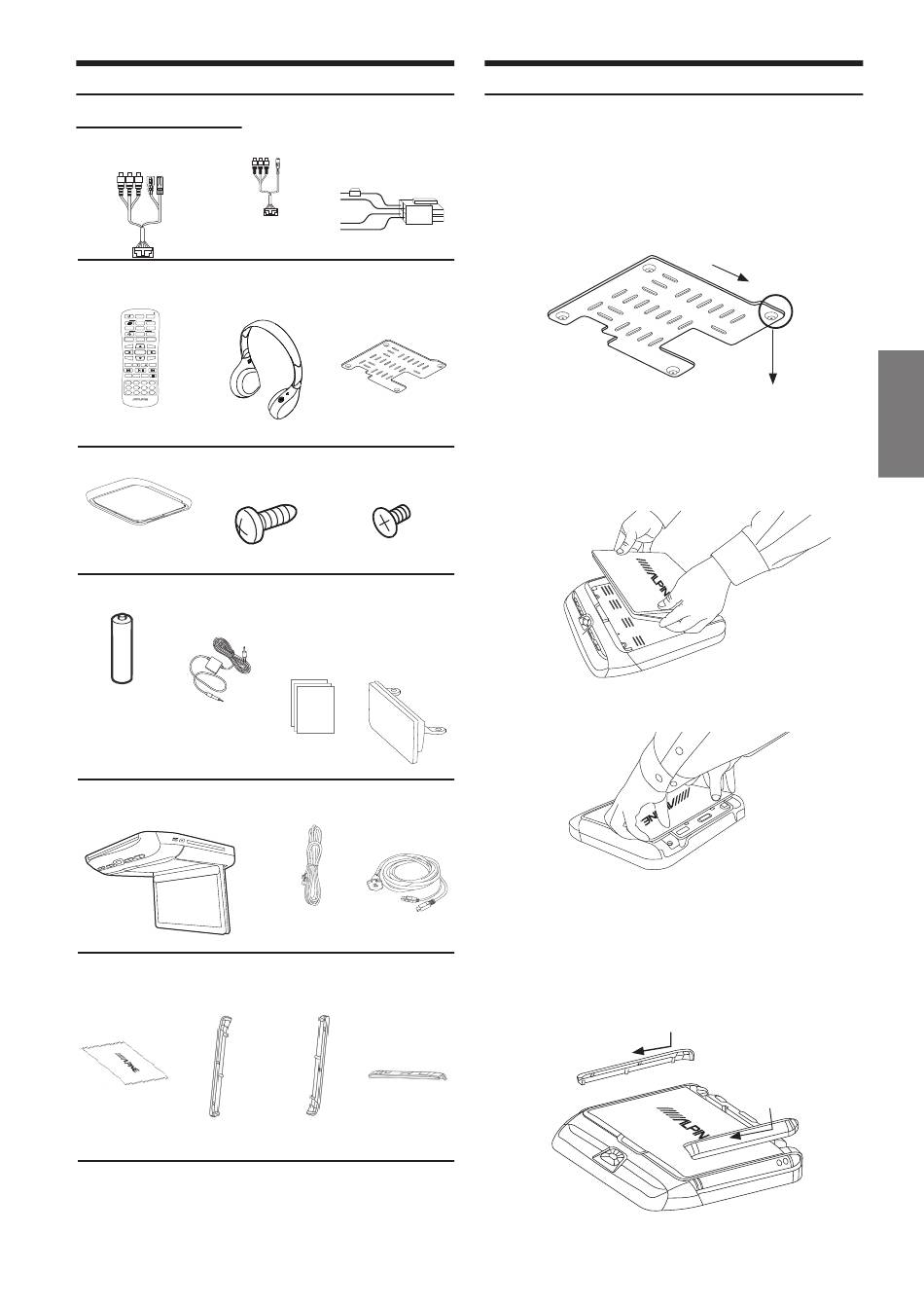

Accessori
Verifi ca dei componenti.
Connettore di Connettore di uscita AV
ingresso AV
Telecomando Cuffi e wireless fold-
universale RUE-4159H fl at a singola sorgente
SHS-N106
MONITOR DEVICE
MUTE
SOURCE
DVD USB
HDMI1 HDMI2 AUX
MONITOR
DVD.CMD PIC.M
DVD-HU EXT-DVD DTV
EPG SETUP
TOP.M MENU
ENTER
DISP RETURN
INFO EXIT
REPEAT CH CH SCAN
AUDIO SUB.T ANGLE
TEXT BACK
1 2 3 4
5 6 7 8
9 0 +10 CLR
RUE-4159H
Cornice di fi nitura Viti (per staffa di
installazione)
Pile AAA Box di
commutazione
FM opzionale
Venduto
separatamente
N. art.
X 6
TMXR2000FMSB
Monitor a padiglione
TMX-R3300HDMI
Cover Cover
intercambiabile intercambiabile
superiore lato destro
X 3 X 3
(Colore della cover intercambiabile: nero canna di fucile lucido,
grigio brillante lucido, oro champagne lucido)
Connettore di
alimentazione
Staffa di installazione
X 2
Viti (per cornice di
fi nitura)
X 4 X 5
Guida Piastra di
introduttiva,
copertura
Manuale di
HDMI/USB
installazione,
Scheda di
registrazione
Cavo antenna Connettore
prolunga
trasmettitore FM
KCU-315UH
HDMI/USB
(opzionale)
Venduto
separatamente
Cover Cover
intercambiabile intercambiabile
lato sinistro posteriore
X 3 X 3
Installazione del monitor a padiglione
1
Montare la staffa di installazione metallica sul
padiglione.
Il fi ssaggio della staffa al padiglione avviene utilizzando 4 viti.
I fori delle viti sporgenti devono essere rivolti verso il basso,
lontano dal padiglione. Controllare che la staffa sia fi ssata ai
supporti del tetto, dietro il rivestimento del padiglione. Inoltre,
prestare la dovuta attenzione al fi ne di evitare di bucare il
tetto del veicolo.
2
Installare la cover colorata intercambiabile
superiore.
Aprire il coperchio del monitor.
Fissare la cover al monitor partendo dalla parte anteriore
(lato rivolto verso il pulsante di apertura del pannello).
Montare la cover esercitando una pressione sui lati.
Chiudere il coperchio del monitor e spingere il retro della
cover in posizione.
3
Installare entrambi i pannelli laterali delle cover
colorate intercambiabili.
Allineare e inserire le tacche presenti sui pannelli nelle
scanalature del corpo del monitor.
Far scorrere la cover verso i tasti di comando anteriori, nella
parte frontale dell'unità, quindi farla scattare in posizione. Si
dovrebbe udire uno scatto.
Parte frontale
Fori delle viti
sporgenti
3
-IT
