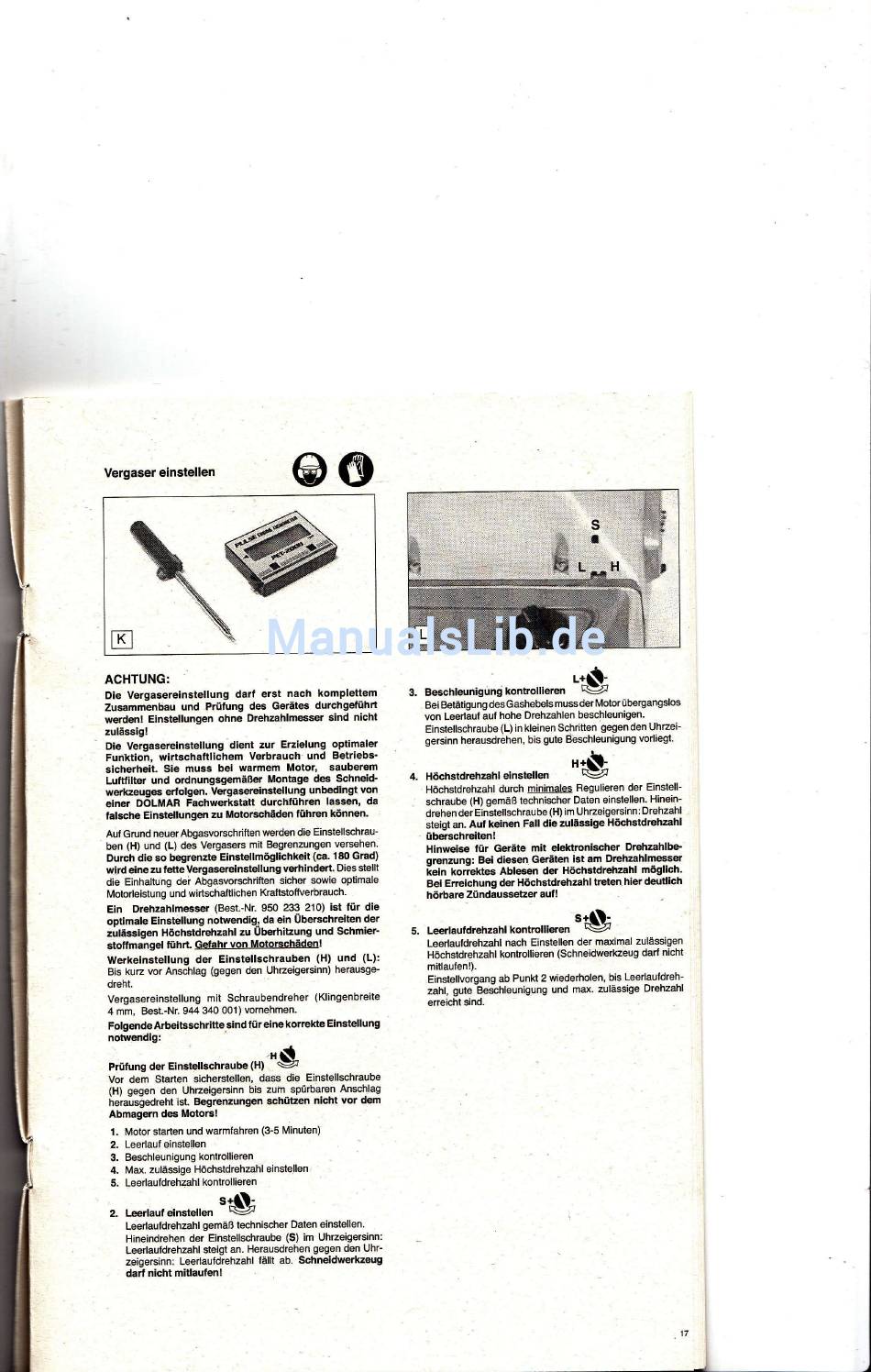

Vergäser
einstellen
@@
ACHTUNG:
Die Vergasereinstellung
darf
erst
nach
komplettem
Zusammenbau
und Prüfung des
Geräte§ durchgeführt
werden! Einstellungen
ohne
Drehzahlmesser
sind
nicht
zulässig!
Die
Vergasereinstellung
dlent
zur
Erzielung optimaler
Funktio;,
wirtschaftlichem Verbrauch
und
Betrlebs-
sicherheit.
Sie
muss
bei
warmem
Motor,
sauberem
Lufttilter und
ordnungsgemäßer Montage
des
Schneid-
werkzeuges
ertolgen..vergasereinstellung unbedingt
vor
einer
DÖLMAR Fachwerkstatt
durchführen lassen'
da
falsche Elnstellungen
zu Motorschäden
führen
können.
Auf Grund neuer Abgasvorschdtten
werden die
Einstellschrau-
ben (H) und (L) des Vergasers mit Begrenzungen versehen.
Durch die so begrenzte
Einstellmöglichkeit
(9a.
180
Grad)
wird eine
zu
tetleVergasereinstellung verhindert.
Dies §tellt
die
Einhattuhg
dei
Abgasvorschrilten sicher sowie optimale
Motorleistung
und
wiltschaftlichen Kraftstoffverbrauch.
Eln
Drchzahlmesser
(Best.-Nr.
950 233 210)
ist
fft
die
optimale Einstellung notwendlg,
da ein
überschreiten der
zulässigen Höchstdrehzahl
zs.
Überhltzung und Schmler'
stotfmangel tühü.
Gefahr
von Motorschäden!
Werkeinstellung
der
Einstellschrauben
(H) und
(L):
Bis
kuu
vor Anschlag (gegen den Uhzeigersinn) herausge-
dreht.
Vergasereinstellung
mit
Schraubendreher
(Klingenbreite
4
mm,
Best.-Nr. 944 340
001
)
vornehmen.
Folgende
Arbeitsschritte.sind
f
ür
eine korrekte
Einstellung
notwendig:
,,§
Prüfung
der Einstellschraube
(H)
Vor
dem
Starten sicheßtellen, dass
die
Einstellschraube
(H)
gegen den Uhzeigersinn bis zum
spürbaren Anschlag
neiairs§eOren
i$.
B€grenzungen schützen nichl
vor
dem
Abmagern dea
Motors!
l.
Motor starten
und
warmfahren
(3-5 Minuten)
2.
Leerlauf
einstellen
3.
Beschleunigung kontrollieren
4.
Max.
zulässige Höchstdrehzahl einstellen
5.
Leerlauldrehzahlkontrollieren
stt}
2.
Leerlauf
einstellen
!§r/
Leerlauldrehzahl gemäß technischer
Daten
einstellen.
Hineindrehen
der
Einstellschtaube (S)
im
Uhrzeigersinn:
Leerlauldrehzahl steigt an. Herausdrehen
gegen
den Uhtr
zeigersinn: Leerlauldrehzahl
Iälll
ab. Schneidwerlueug
darf nicht mitlaufen!
3.
Beschleunigungrontrottt"r"n
L+§
Bei
Betätigung
desGashebelsmussder Motorübergangslos
von
Leertaul
auf hohe Drehzahlen beschleunigen.
Einstellschraube
(L)
in
kleinen
Schritten
gegen den
Uhrzei-
gersinn herausdrehen, bis gute Blschleunigung vorliegt'
H{§{:
4.
Höchstdrehzahl
einstellen
uS/
Höchstdrehzahl durch mininiäles Regulieren der
EinstelF
schraube
(H)
gemäß technischer
Daten
einstellen. Hinein-
drehender Einltellschraube
(H) im
Uhrzeigersinn: Drehzahl
steigt
an.
Auf
keinen Fall die
zulässige Höchstdrehzahl
überschreiten!
Hinweise
für
Geräte
mit
eleldrcnischer Drehzahlbe'
orenzuno:
Bei
diesen
Geräten
ist
am
Drehzahlm6set
[ein forieftes
Ablesen der Höchstdrehzahl möglich.
Bei Errelchung der Höchstdrehzahl treten hier
deutllch
höüare
Zündaussetzer
auf !
5.
Le€rlaufdtehzanl
ron*ottieren
S&
Leertauldrehzahl nach Einstellen der maximal zulässigen
Höchstdrehzahl kontrollieren (Schneidwerlceug darl nicht
mitlaufen!).
Einstellvorgang ab PunK
2
wiederholen, bis Leerlauldreh-
zahl, gute-Besihleunigung und max. zulässige
Drehzahl
erreicht
sind.
