Dolmar PS-4600 S Betriebsanleitung
Motorsäge
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar PS-4600 S
Inhaltszusammenfassung für Dolmar PS-4600 S

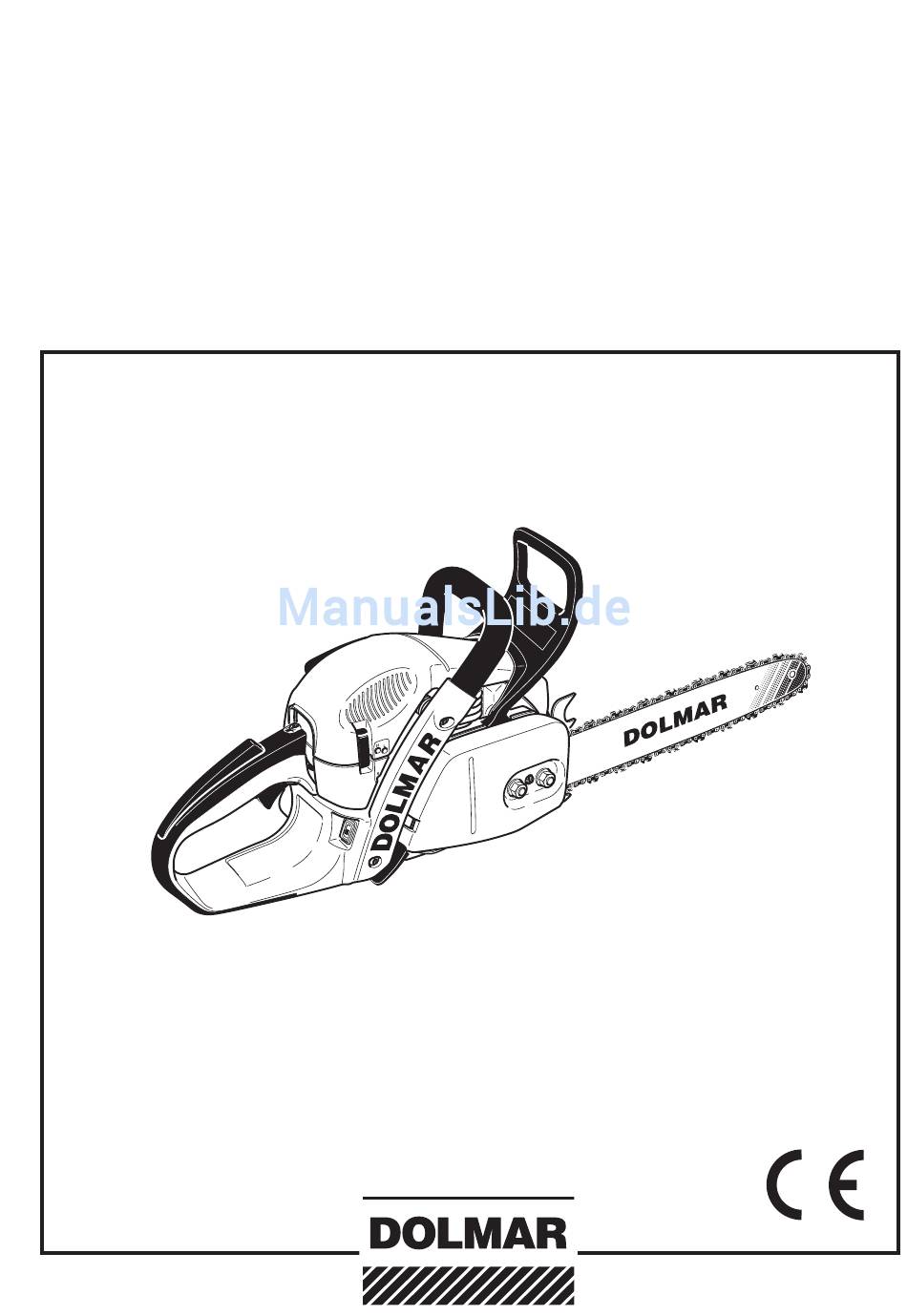

- Seite 1 Betriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-4600 S PS-4600 SH PS-5000 PS-5000 D PS-5000 H PS-5000 HD http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Konformitätserklärung ............2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und hoffen, dass Sie mit dieser modernen Maschine zufrieden sein Verpackung ................. 2 werden. DOLMAR ist weltweit der älteste Hersteller von Ben- Lieferumfang ............... -
Seite 3: Lieferumfang
Lieferumfang Erklärung der Modellbezeichnungen S = Gerät mit höherer Drehzahl D = Gerät mit Dekompressionsventil H = Gerät mit Griffheizung 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Winkelschraubendreher 7. Vergaserschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 8. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Motorsägen und schützt vor Schnittverletzungen. Ihre Verwendung Die Motorsäge darf nur für das Sägen von Holz im Freien verwen- wird dringend empfohlen. det werden. Je nach Motorsägenklasse geeignet für folgende Anwendungen: Arbeitshandschuhe (6) aus festem Leder gehören zur vorschriftsmäßigen Ausrüstung und sind beim Arbeiten mit Mittel- u. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt 0,47 Kettenöltank-Inhalt 0,27 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50 : 1 - bei Verwendung anderer Öle 40 : 1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit (bei max. Leistung) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- STOP dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi- schlüssel für die folgenden Arbeiten. -
Seite 11: Sägekette Spannen
Sägekette (9) auf das Kettenrad (8) auflegen. ACHTUNG: Sägekette nicht zwischen Kettenrad und Scheibe einset- zen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. Die Sägekette unten über den Kettenfänger (11) legen. ACHTUNG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. -
Seite 12: Kontrolle Der Kettenspannung
Kontrolle der Kettenspannung STOP Die richtige Spannung der Sägekette ist dann gegeben, wenn die Sägekette an der Schienenunterseite anliegt und sich noch von Hand leicht durchziehen lässt. Die Kettenbremse muss hierbei gelöst sein. Kettenspannung häufig kontrollieren, da sich neue Säge- ketten längen! Kettenspannung daher öfter bei ausgeschaltetem Motor prüfen. -
Seite 13: Betriebsstoffe
20 l Best.-Nr. 980 008 213 gisch abbaubarem Öl vorgeschrieben. Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf Biologisch abbaubares Sägekettenöl ist nur begrenzt Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig haltbar und sollte in einer Frist von 2 Jahren nach dem aufgedruckten Herstellungsdatum verbraucht werden. -
Seite 14: Tanken
Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öl- pumpe oder ölführenden Bauteilen entstehen können. tank entleert und anschließend mit etwas Motoröl (SAE Für erneute Inbetriebnahme wieder BIOTOP-Sägekettenöl 30) befüllt werden. Dann die Motorsäge einige Zeit einfüllen. Bei Schäden, die durch Verwendung von Altöl betreiben, damit alle Bioölreste aus Tank, Ölleitungs- oder einem ungeeigneten Sägekettenöl entstehen, erlischt der Gewährleistungsanspruch. -
Seite 15: Kettenschmierung Prüfen
Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden). -
Seite 16: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken. -
Seite 17: Kettenbremse Prüfen
Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte DOLMAR Fachwerkstatt aufsuchen. beim Einsetzen oben - Normalbetrieb Symbol Winterbetrieb beim Einsetzen oben - Winterbetrieb... -
Seite 18: Vergaser Einstellen
Sie muss bei warmem Motor, sauberem Luftfil- ter und richtig gespannter Sägekette bzw. montiertem Schneidwerkzeug erfolgen. Vergasereinstellung unbe- dingt von einer DOLMAR Fachwerkstatt durchführen lassen, da falsche Einstellungen zu erheblichen Motor- schäden führen können. Auf Grund neuer Abgasvorschriften werden die Einstellschrau- ben (H) und (L) des Vergasers mit Begrenzungen versehen. -
Seite 19: Wartungsarbeiten Sägekette Schärfen
WARTUNGSARBEITEN STOP Sägekette schärfen ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zünd- kerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muß geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. -
Seite 20: Feile Und Feilenführung
Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Typ 086, 484, 686: Die erste Hobelzahnhälfte mit Sägeketten- rundfeile ø 4,8 mm feilen, danach ø 4,5 mm. Typ 093, 099: Die erste Hobelzahnhälfte mit Sägekettenrund- feile ø... -
Seite 21: Bremsband- Und Kettenradinnenraum Reinigen
Teil auch einem gewissen Verschleiß ausgesetzt. SERVICE Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muß von einer DOLMAR- Fachwerkstatt ausgeführt werden. Sägeschiene reinigen ACHTUNG: Unbedingt Schutzhandschuhe tragen! Die Laufflächen der Sägeschiene sind regelmäßig auf Beschä- digungen zu überprüfen und mit geeignetem Werkzeug zu... -
Seite 22: Neue Sägekette
Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Beim Wechsel des Kettentyps, muss das Kettenrad (12) dem Kettentyp angepasst werden. Ggf. ist das Kettenrad auszutauschen. WICHTIG: Erfolgt ein Wechsel des Kettentyps von .325” auf 3/8”, muss eine Modifikation des Spanabweisers erfolgen. Siehe unter „Hinweis zum Kettentypwechsel“. -
Seite 23: Luftfilter Reinigen
Luftfilter reinigen STOP ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augenverletzungen zu ver- meiden! Luftfilter nicht mit Kraftstoff reinigen! Haubenklammer (1) mit dem Kombischlüssel lösen und Ab- deckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. -
Seite 24: Zündkerze Auswechseln
Zündkerze auswechseln STOP ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutz- 0,5 mm handschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektro- denabbrand bzw. stark verschmutzten oder verölten Elektro- den, muss die Zündkerze ausgewechselt werden. -
Seite 25: Anwerfseil Auswechseln / Rückholfeder-Kassette Erneuern
Anwerfseil auswechseln / Rückholfeder-Kassette erneuern STOP Vier Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. ACHTUNG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter Rückholfeder herausschrauben! Wird das Anwerfseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden. -
Seite 26: Zylinderraum Reinigen
Zylinderraum reinigen STOP Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augenverletzungen zu ver- meiden! Der gesamte freigelegte Bereich (14) kann mit einer Bürste und Druckluft gereinigt werden. Zum Reinigen der Zylinderrippen, kann eine Flaschenbürste benutzt werden. -
Seite 27: Periodische Wartungs- Und Pflegehinweise
Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge... -
Seite 28: Werkstattservice, Ersatzteile Und Garantie
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 29: Störungssuche
Störungssuche Störung System Beobachtung Ursache Kette läuft nicht an Kettenbremse Motor läuft Kettenbremse ausgelöst Motor startet nicht Zündsystem Zündfunke vorhanden Fehler in Kraftstoffversorgung, Kompressions- oder sehr unwillig system, mechanischer Fehler kein Zündfunke STOP-Schalter betätigt, Fehler oder Kurzschluss in der Verkabelung, Kerzenstecker, Kerze defekt Kraftstoff- Kraftstofftank ist gefüllt Kombischalter in Choke-Position, Vergaser... -
Seite 30: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-4600 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-5000 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. 31/32... -
Seite 31: Zubehör
Auszug aus der Ersatzteilliste PS-4600 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-5000 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos.DOLMAR-Nr.Stck. Benennung Zubehör (nicht im Lieferumfang) 25 953 100 090 Kettenmesslehre 415 033 631 Sternschiene .325", 33 cm (13") 415 038 631 Sternschiene .325", 38 cm (15") - Seite 32 DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 900 (1.06 DE) http://www.dolmar.de...
