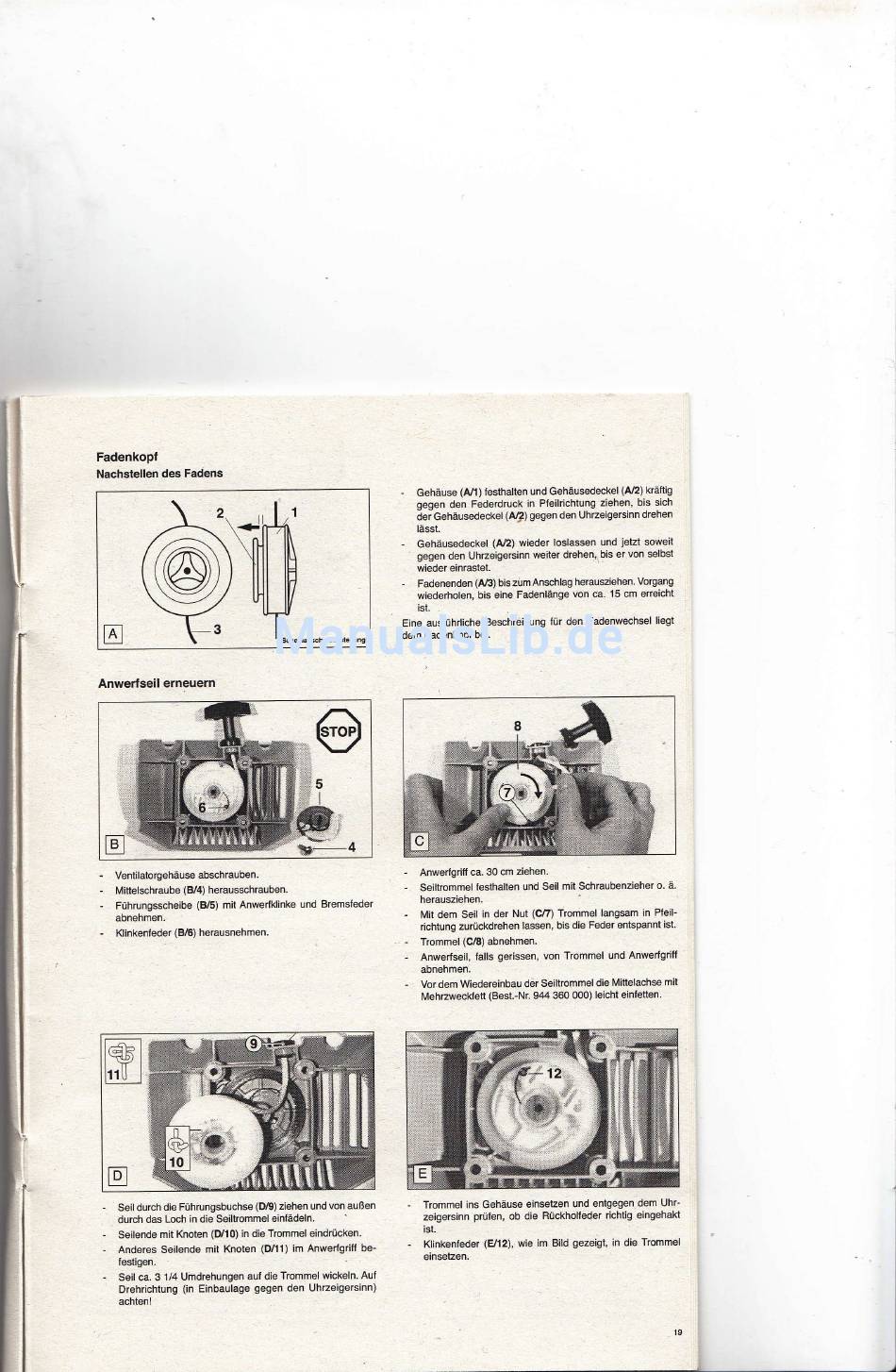

Fadenkopl
Nachstellen des
Fadens
Anwerfseil
erneuern
Ventilatorgehäuse abschrauben.
Mittelshraube
(B/4) herausschrauben.
Führungsscheibe (B/5) mit Anwerfklinke
und
Bremsfeder
abnehmen.
Klinkenfeder (B/6) herausnehmen.
Seil durch die Führungsbuchse (D/9) ziehen und von
außen
durch das
Loch in die
Seiltrommel
einfädeln.
Seilende mit Knoten
(D/10) in die Trommel
eindrücken.
.Anderes
Seilende mit Knoten
(Dfll)
im
Anwertgriff
be-
lestigen.
Seil
ca.
3
1/4 Umdrehungen aut
die
Trommel wickeln' Aul
Drehrichtung
(in
Einbaulage gegen
den
Uhrzeigersinn)
achten!
-
Gehäuse
(A/1)
festhalten
und
Gehäusedeckel (A/2)
kräftig
gegen den
Federdruck
in
Pfeilrichtung ziehen,
bis §ch
der
Gehäusedeckel (4,?)
gegen den Uhrzeigersinn
drehen
lässt.
-
Gehäusedeckel (A/2) wieder loslassen und
ietzt
soweit
gegen den Uhrzeigersinn weiter drehen, bis
er
von selbst
wieder einrastet.
-
Fadenenden
(.A/3) bis
zümAnschlag
hdrausziehen. Vorgang
wiederholen, bis eine Fadenlänge von ca.
15
cm erreicht
ist.
Eine auslührliche Beschrdibung
für den
Fadenwechsel liegt
dem Fadenkopl
bei.
Anwerfgrilf
ca. 30 cm
ziehen.
Seiltrommel lesthalten und Seil
mit
Schraubenzieher o.
ä.
herausziehen.
lvlil dem Seil in
der
Nut
(Cfn
Trommel langsam
ln
Pfeil-
richtung zurückdrehen lassen,
bis
die
Feder
entspannt
ist.
Trommel (Cl8)
abnehmen.
Anwerfseil,
Ialls
gerissen, von Trommel und Anwerfgritl
abnehmen.
Vor dem
Wiedereinbau
ddr
Seiltrommel
die l\rlittelachse mit
MehrzwecHett
(Best.-Nr. 944
360 000)
leicht
einletten.
Trommel ins Gehäuse einsetzen und entgegen.dem
Uhr-
zeigersinn prüten,
ob die
Bückholfeder richtig eingehakt
ist.
Klinkenfeder
(gl2).
wie
im
Bild gezeigt,
in
die Trommel
einseEen.
tr
