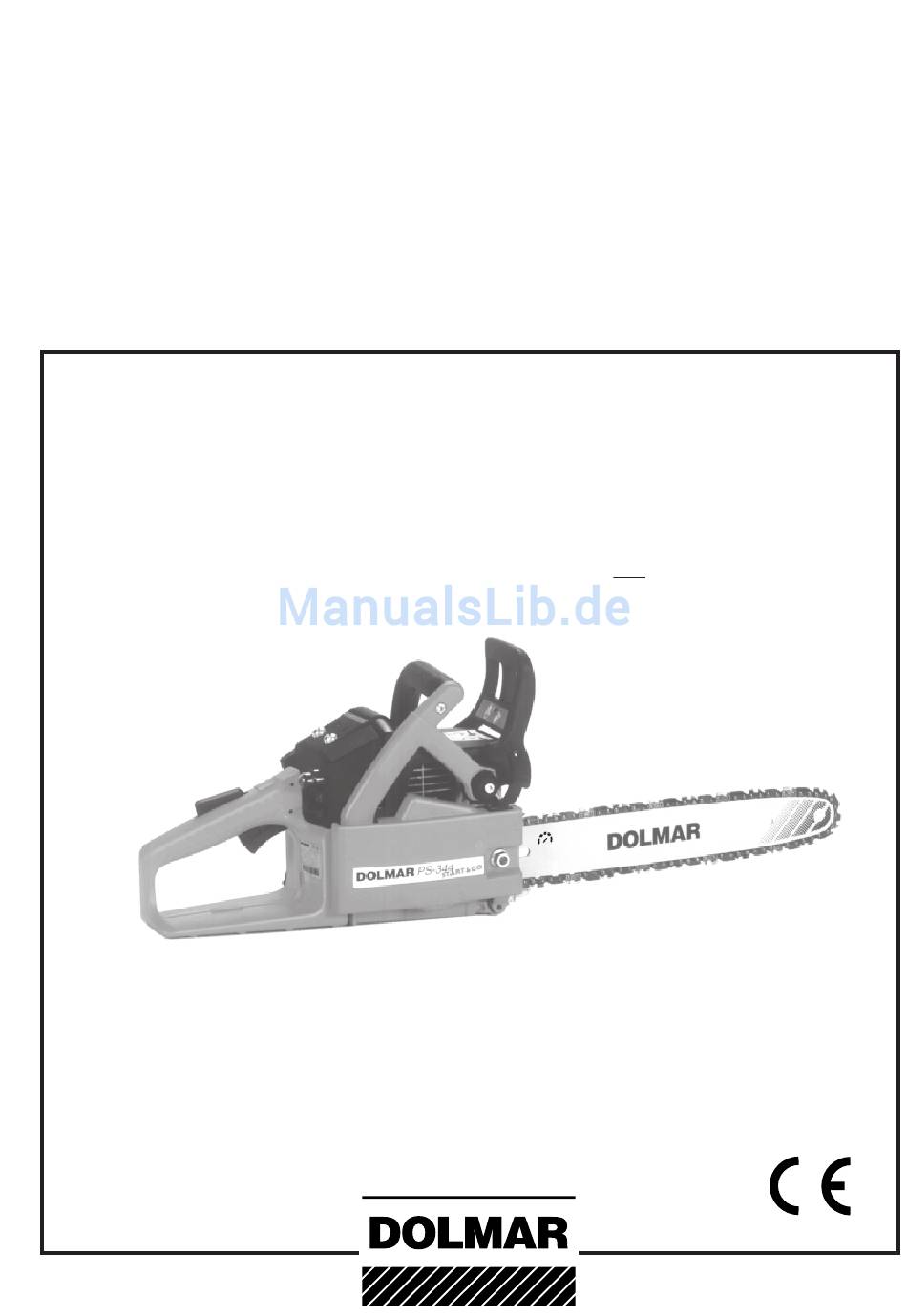

Betriebsanleitung
Achtung:
Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt
die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren!
Wichtige technische Information!
Dieses Modell wird mit der neuen „QuickSet"- Sägeschiene geliefert.
Bei der „QuickSet"- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem
in der Sägeschiene vorgenommen.
Ein herkömmlicher Kettenspanner ist in dieser Ausführung nicht vorhanden!
PS-340, PS-341
PS-342, PS-344
PS-400, PS-401
http://www.dolmar.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar PS-341
Inhaltszusammenfassung für Dolmar PS-341
- Seite 1 Wichtige technische Information! Dieses Modell wird mit der neuen „QuickSet”- Sägeschiene geliefert. Bei der „QuickSet”- Sägeschiene wird das Kettenspannen über ein Zahnstangensystem in der Sägeschiene vorgenommen. Ein herkömmlicher Kettenspanner ist in dieser Ausführung nicht vorhanden! PS-340, PS-341 PS-342, PS-344 PS-400, PS-401 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Verpackung ................. 2 Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge und hoffen, dass Sie mit dieser modernen Maschine zufrieden Lieferumfang ............... 3 sein werden. Symbole ................3 Die Modelle PS-340, PS-341, PS-342, PS-344, PS-400 und SICHERHEITSHINWEISE ............ -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 6. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen Achtung, Rückschlag! und Warn- und Sicherheits-... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muss die Bedienperson unbedingt diese Betriebsanleitung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Automatische Ölpumpe (Unterseite) 15 14 16 Kettenradschutz Typenschild Handschutz Sägeschiene Sägekette Handschutz (Auslöser für Kettenbremse) Anwerfgriff Einstellschrauben „speed-H-L“ für Vergaser I/STOP-Schalter Arretier-Knopf für Halbgas (nicht bei PS-342, 344) Sicherheits-Sperrtaste Gashebel Kraftstofftankverschluss Ventilatorgehäuse mit Anwerfvorrichtung Öltankverschluss Startventil (nur bei PS-341, PS-344 und PS-401) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME STOP Montage der Sägeschiene und Sägekette ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Verwenden Sie den im Lieferumfang enthaltenen Kombi- kette unbedingt Motor ausschalten, Kerzen- schlüssel für die folgenden Arbeiten. stecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! Motorsäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene ACHTUNG: Motorsäge darf erst nach komplettem Zusam-... -
Seite 11: Sägekette Spannen
Sägekette spannen HINWEIS: Sägeschienenspitze leicht anheben und mit dem Kombi- schlüssel die Kettenspannvorrichtung „QuickSet” (H/6) Wird die Kettenbremse des demontierten Kettenradschutzes rechtsherum (im Uhrzeigersinn) drehen, bis Sägekette in versehentlich ausgelöst, muss sie vor der Montage des die Führungsnut der Schienenunterseite eingreift und an Kettenradschutzes wieder gelöst werden. -
Seite 12: Kettenbremse
50 Teile Kraftstoff mit einem Teil Öl mischen. 1000 cm (1 Liter) 25 cm 20 cm 10 cm 100:1 Bei Verwendung von DOLMAR HP 100 Hochleistungs- 5000 cm (5 Liter) 125 cm 100 cm 50 cm Zweitaktöl, d.h. 100 Teile Kraftstoff mit einem Teil Öl... - Seite 13 Sägekettenöl entstehen, erlischt der Gewähr- gisch abbaubarem Öl vorgeschrieben. leistungsanspruch. Das von DOLMAR angebotene Sägekettenöl BIOTOP wird Ihr Fachhändler informiert Sie über den Umgang und die auf Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig biologisch abbaubar. BIOTOP ist mit dem blauen Verwendung von Sägekettenöl.
-
Seite 14: Motor Starten
Kette befinden. Es handelt sich hierbei um keinen Defekt! Geeignete Unterlage verwenden! Motor starten (PS-340, 341, 400, 401) Die Modelle PS-341 und PS-401 sind mit einem halbautoma- Hinteren Griff loslassen, der Gashebel ist jetzt in Halbgas- tischen Startventil (C/5) zur Starterleichterung ausgerüstet. -
Seite 15: Kaltstart (Ps-342, 344)
Motor starten (PS-342, PS-344 mit Start&Go) Die Modelle PS-342 und PS-344 sind mit der DOLMAR ‘Start&Go’ Startvorrichtung ausgestattet. Das Modell PS-344 ist darüberhinaus mit einem halbautomatischen Startventil (C/2) zur Starterleichterung ausgerüstet. Durch Hineindrücken des Startventils wird die Verdichtungs- arbeit verringert, so dass der Motor schon mit geringem Kraftaufwand am Anwerfseil auf seine Startdrehzahl beschleunigt wird. -
Seite 16: Kettenbremse Prüfen
Schmierölnebel aussetzen! Achtung: Sollte die Sägekette nach dieser Prüfung nicht sofort zum Stillstand kommen, darf auf keinen Fall mit der Arbeit begonnen werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Vergaser einstellen Die Vergasereinstellung dient zur Erzielung optimaler Vergasereinstellung mit Schraubendreher (F/2, Klingenbreite Funktion, wirtschaftlichem Verbrauch und Betriebs- 4 mm) vornehmen. -
Seite 17: Winterbetrieb
speed 1. Grundeinstellung 4. Beschleunigung kontrollieren Einstellschrauben für Hauptdüse (H) und Leerlaufdüse (L) Bei Betätigung des Gashebels muss der Motor übergangs- behutsam bis zum fühlbaren Anschlag rechtsherum (im los von Leerlauf auf hohe Drehzahlen beschleunigen. Uhrzeigersinn) hineindrehen. Bei zu träger Beschleunigung Einstellschraube (L) in klei- Einstellschraube (H) und (L) 1 Umdrehung linksherum nen Stufen gegen den Uhrzeigersinn herausdrehen, je- (gegen den Uhrzeigersinn) herausdrehen. -
Seite 18: Wartungsarbeiten
WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: STOP Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze aus- wechseln) und Schutzhandschuhe tragen! 0,65 mm 0,65 mm (.025") (.025") min. 3 mm (0.11”) Die Sägekette muss geschärft werden wenn: Schärfkriterien: ACHTUNG: holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. -
Seite 19: Sägeschiene Reinigen, Umlenkstern Nachschmieren
30° Der Feilenhalter erleichtert die Feilenführung, er besitzt Im Anschluß an das Nachschärfen die Höhe des Tiefen- Markierungen für den korrekten Schärfwinkel von 30° begrenzers mit der Kettenmeßlehre überprüfen. Bestell- (Markierungen parallel zur Sägekette ausrichten) und nummer siehe Zubehör. begrenzt die Einsinktiefe (4/5 Feilendurchmesser). Bestell- Auch den geringsten Überstand mit einer Spezial-Flach- nummer siehe Zubehör. -
Seite 20: Neue Sägekette
Die Kettenbremse ist eine sehr wichtige Sicherheits- einrichtung und wie jedes Teil auch einem gewissen Ver- schleiß ausgesetzt. Eine regelmäßige Überprüfung und Wartung dient zu Ih- rem eigenen Schutz und muss von einer DOLMAR- Fachwerkstatt ausgeführt werden. SERVICE Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen... -
Seite 21: Luftfilter Reinigen
Luftfilter reinigen STOP Filterdeckel (E/1) losschrauben und abnehmen (2 Mut- Luftfilter mit Pinsel oder weicher Bürste reinigen. tern). Stark verschmutzten Luftfilter in lauwarmer Seifenlauge mit handelsüblichem Geschirrspülmittel auswaschen. ACHTUNG: Luftfilter gut trocknen. Chokeklappe durch Drehen des Chokehebels (E/2) schließen, um zu verhindern, dass Schmutzpartikel in den Vergaser Ober- und Unterteil wieder zusammenfügen. -
Seite 22: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 23: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 24: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-340, 341, 342, 344 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-400, 401 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 412 030 061 Sternschiene 30 cm, OuickSet 412 035 061 Sternschiene 35 cm, OuickSet... -
Seite 25: Konformitätserklärung
EU-Konformitätserklärung Die Unterzeichnenden, Shigeharu Kominami und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: EU-Baumusterprüfbescheinigungs-Nr.: PS-340, 341 (021) M6 03 06 24243 052 PS-342, 344 (021) M6 03 06 24243 052 PS-400, 401 (028) M6 03 06 24243 052 hergestellt von DOLMAR GmbH, Jenfelder Str. -
Seite 26: Adressenliste
DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 701 731 (4.04 D) http://www.dolmar.de...
