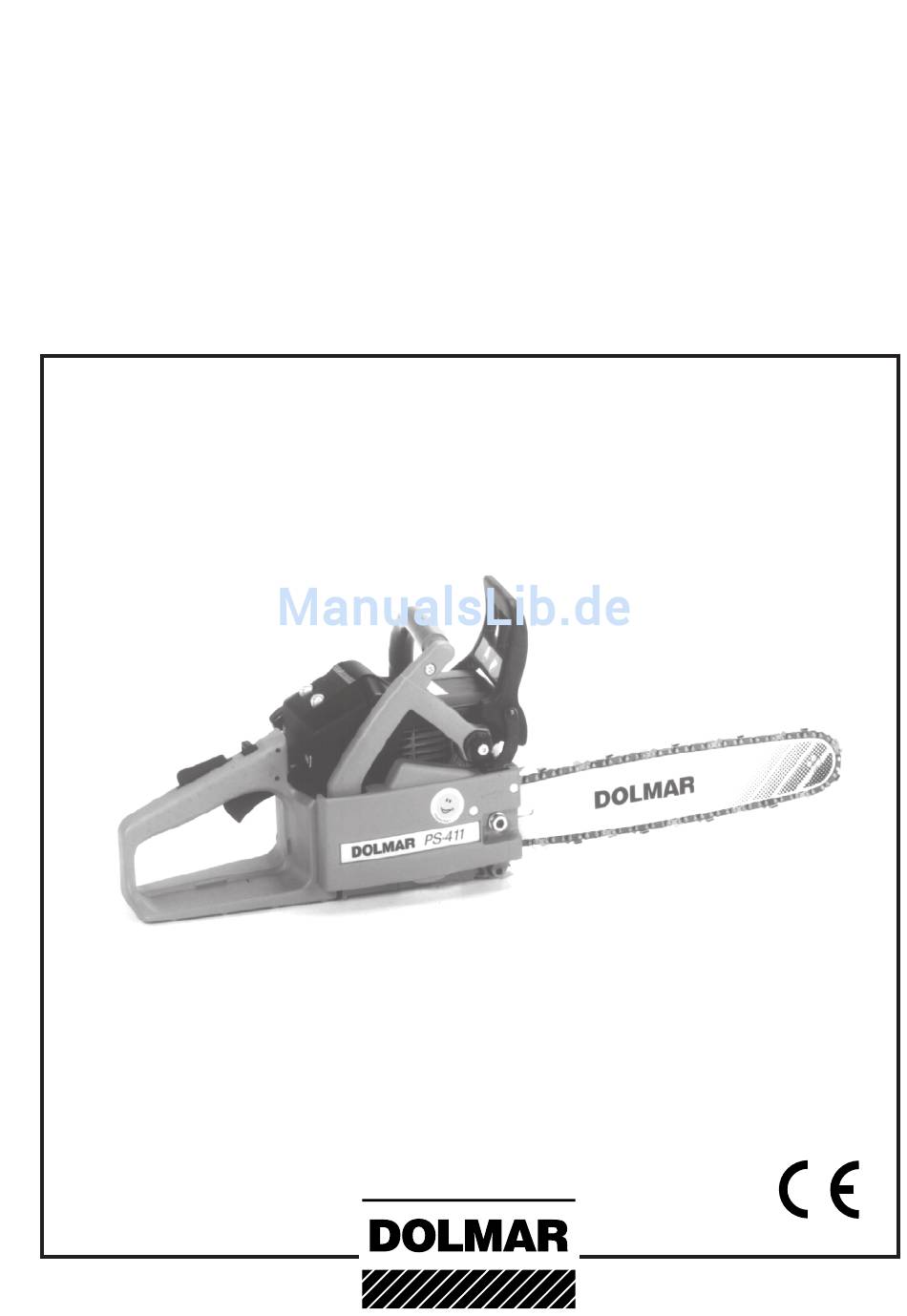

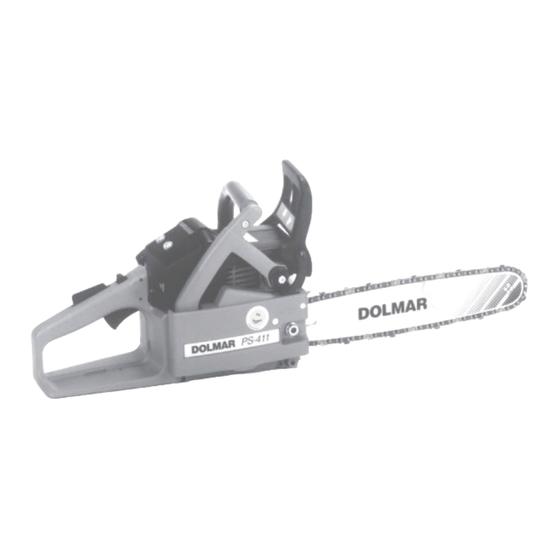

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! PS-410 PS-411 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Symbole ................3 jeder DOLMAR Motorsäge in jedem Detail zugute kommt. SICHERHEITSHINWEISE ............ 4 Die Modelle PS-410 und PS-411 sind besonders leichte, handli- Allgemeine Hinweise ............4 che Motorsägen mit hoher Leistung, günstigem Leistungsgewicht und breitem, praxisgerecht nutzbarem Drehzahlbereich. Für Persönliche Schutzausrüstung ........ -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 6. Betriebsanweisung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanweisung auf folgende Symbole stoßen : Betriebsanweisung lesen Achtung, Rückschlag! und Warn- und Sicherheits-... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung der Motorsäge vertraut zu ma- chen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefähr- den. Motorsäge nur an Benutzer ausleihen, die Erfahrung mit einer Motorsäge haben. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Ge- genstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungs- gefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanweisung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist... -
Seite 9: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 7293 g/kWh Kraftstofftank-Inhalt Kettenöltank-Inhalt 0,21 0,21 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von DOLMAR-Öl 50:1 50:1 - bei Verwendung von DOLMAR HP100-Öl 100:1 100:1 - bei Verwendung anderer Öle 40:1 40:1 Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) Kettengeschwindigkeit 17,5... -
Seite 10: Inbetriebnahme
INBETRIEBNAHME STOP Montage der Sägeschiene und Sägekette ACHTUNG: Bei allen Arbeiten an Sägeschiene und Säge- Verwenden Sie den im Lieferumfang enthaltenen Kombi- kette unbedingt Motor ausschalten, Kerzen- schlüssel für die folgenden Arbeiten. stecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! Motorsäge auf einen stabilen Untergrund setzen und folgende Schritte für die Montage der Sägekette und Sägeschiene ACHTUNG: Motorsäge darf erst nach komplettem Zusam-... -
Seite 11: Sägekette Spannen
Kettenspannschraube (C/6) rechtsherum (im Uhrzeiger- HINWEIS: sinn) drehen, bis Sägekette in die Führungsnut der Schie- Wird die Kettenbremse des demontierten Kettenradschutzes nenunterseite eingreift (siehe Kreis). Dabei mit der linken versehentlich ausgelöst, muß sie vor der Montage des Ketten- Hand Sägeschiene an das Gehäuse andrücken. radschutzes wieder gelöst werden. -
Seite 12: Kettenbremse
Zur Schmierung des Motors wird Zweitakt-Motoröl (Qualitäts- stufe API-TC) verwendet, das dem Kraftstoff beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR HP 100 Hoch- leistungs-Zweitaktöl mit einem umweltschonenden Mischungs- verhältnis von 100:1 ausgelegt. Dadurch wird eine lange Lebensdauer und zuverlässiger, raucharmer Betrieb des Mo- tors gewährleistet. -
Seite 13: Kettenschmierung Einstellen
Sägekettenöl empfohlen. Teilweise wird von den regionalen Ordnungsbehörden die Verwendung von biolo- gisch abbaubarem Öl vorgeschrieben. Das von DOLMAR angebotene Sägekettenöl BIOTOP wird auf Basis von ausgesuchten Pflanzenölen hergestellt und ist 100%ig biologisch abbaubar. BIOTOP ist mit dem blauen Umwelt-Engel ausgezeichnet (RAL UZ 48). -
Seite 14: Motor Starten
Druckanstieg im Brennraum infolge der ersten Zündun- gen wird das Startventil automatisch geschlossen (Knopf springt heraus). Das Modell PS-410 hat kein Startventil. Der Startvorgang bzw. die Einstellung des Vergasers entspricht dem des Modells PS-411, jedoch ohne Aufforderung zum Drücken des Startventils. -
Seite 15: Kettenschmierung Prüfen
Sie muß bei warmem Motor, sauberem Luftfil- behutsam bis zum fühlbaren Anschlag rechtsherum (im ter und richtig gespannter Sägekette erfolgen. Vergaser- Uhrzeigersinn) hineindrehen. einstellung von DOLMAR Fachwerkstatt durchführen Einstellschraube (H) und (L) 1 Umdrehung linksherum lassen. (gegen den Uhrzeigersinn) herausdrehen. -
Seite 16: Winterbetrieb
Winterbetrieb Normalbetrieb Winterbetrieb Zur Vorbeugung gegen Vergaservereisung die bei niedrigen Filterdeckel (B/1) abnehmen. Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Kombischlüssel (B/2) wie in Bild B ansetzen und Einsatz Temperaturen unter 0° C schneller die Betriebstemperatur zu (B/3) durch einen leichten Schlag gegen den Kombischlüs- erreichen, kann Warmluft vom Zylinder angesaugt werden sel heraustreiben. -
Seite 17: Sägeschiene Reinigen
Der Schärfwinkel von 30° muß bei allen Hobelzähnen Feile und Feilenführung unbedingt gleich sein. Unterschiedliche Winkel verursa- Zum Schärfen ist ein Spezial-Feilenhalter mit einer Säge- chen einen rauhen, ungleichmäßigen Kettenlauf, fördern kettenrundfeile zu verwenden. Die erste Hobelzahnhälfte den Verschleiß und führen zu Kettenbrüchen! mit Sägekettenrundfeile ø... -
Seite 18: Bremsband- Und Kettenradinnenraum Reinigen
Uhrzeigersinn drehen. schleiß ausgesetzt. Sägekette (A/3) und Sägeschiene (A/4) abnehmen. Eine regelmäßige Überprüfung und Wartung dient zu Ih- rem eigenen Schutz und muß von einer DOLMAR- Innenraum, insbesondere den Bereich des Bremsbandes Fachwerkstatt ausgeführt werden. (A/5), mit einem Pinsel reinigen. -
Seite 19: Luftfilter Reinigen
Luftfilter reinigen STOP Filterdeckel (E/1) losschrauben und abnehmen (2 Schrau- Luftfilter mit Pinsel oder weicher Bürste reinigen. ben). Stark verschmutzten Luftfilter in lauwarmer Seifenlauge mit handelsüblichem Geschirrspülmittel auswaschen. ACHTUNG: Luftfilter gut trocknen. Chokeklappe durch Drehen des Chokehebels (E/2) schließen, Ober- und Unterteil wieder zusammenfügen. um zu verhindern, daß... -
Seite 20: Periodische Wartungs- Und Pflegehinweise
Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali- fizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanweisung beschriebenen Arbeiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 21: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht Orginal DOLMAR Teilen eine Garantieleistung durch die DOLMAR- Organisation nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von... -
Seite 22: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-410 / PS-411 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 414 033 141 Sternschiene .325”, .050”, 33 cm 414 038 141 Sternschiene .325”, .050”, 38 cm 512 484 056 Sägekette .325”, .050”... -
Seite 23: Raum Für Notizen
