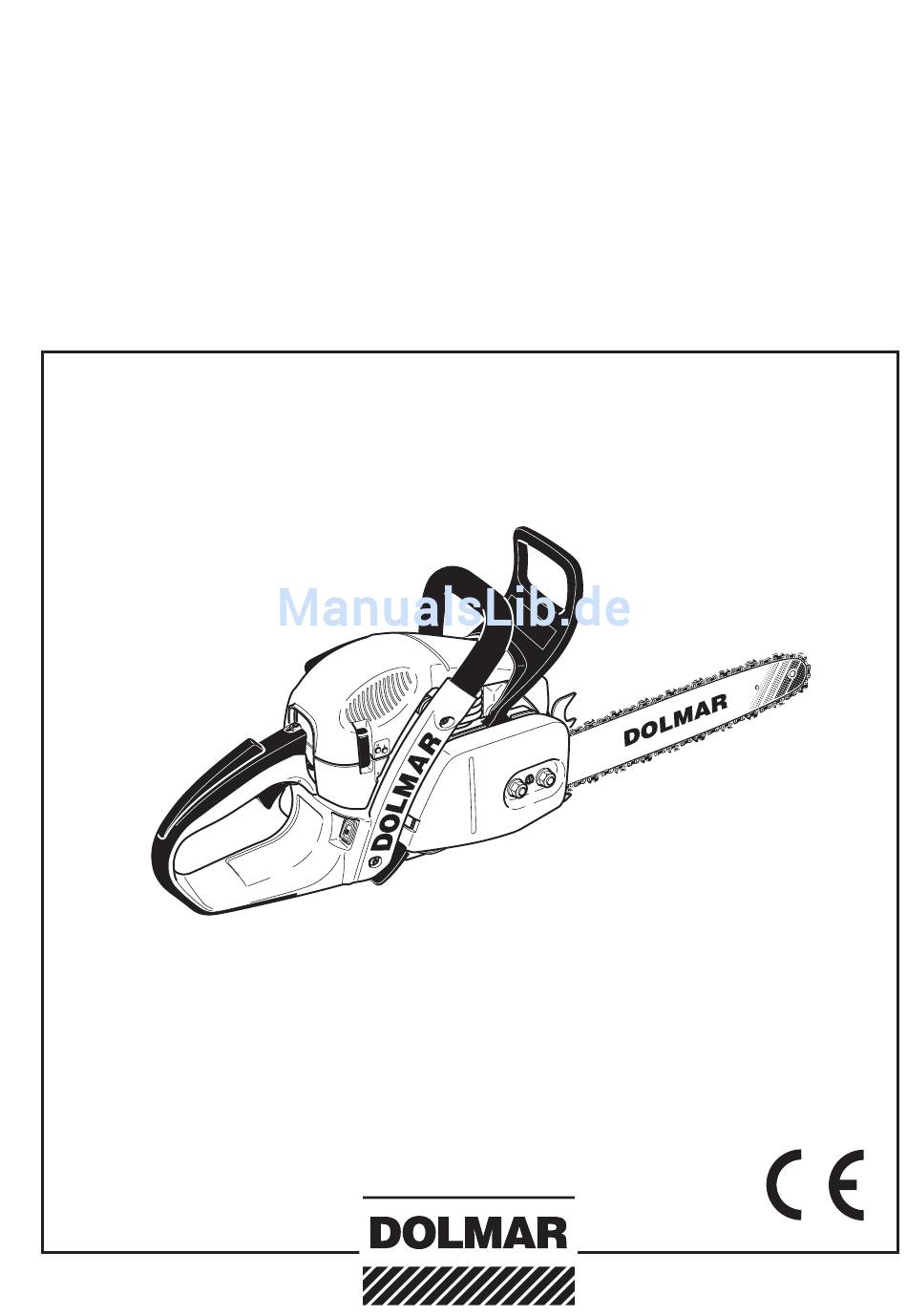

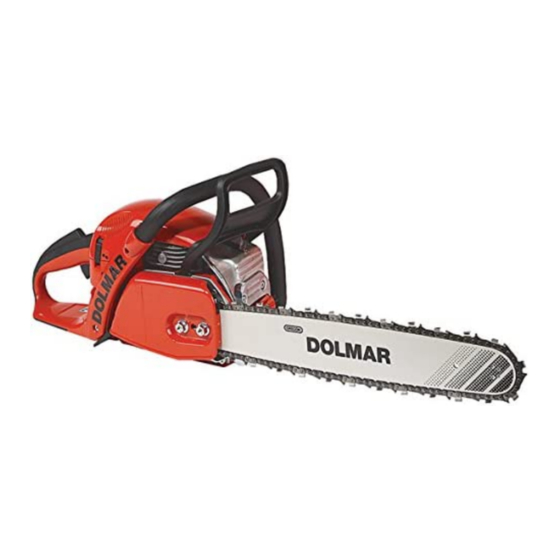

Betriebsanleitung
Originalbetriebsanleitung
Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt
http://www.dolmar.com
Achtung:
die Sicherheitsvorschriften!
Betriebsanleitung sorgfältig aufbewahren!
PS-4605
PS-4605 H
PS-5105
PS-5105 H
PS-5105 C
PS-5105 CH
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar PS-4605
Inhaltszusammenfassung für Dolmar PS-4605
- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! PS-4605 PS-4605 H PS-5105 PS-5105 H PS-5105 C PS-5105 CH http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Wir gratulieren Ihnen zu Ihrer neuen DOLMAR Motorsäge Verpackung ................. 2 und hoffen, dass Sie mit dieser modernen Maschine zufrieden Lieferumfang ............... 3 sein werden. DOLMAR ist weltweit der älteste Hersteller von Symbole ................3 Benzin-Motorsägen (1927) und hat daher die längste Erfahrung SICHERHEITSHINWEISE auf diesem Gebiet, Erfahrung, die auch heute jeder DOLMAR Bestimmungsgemäßer Gebrauch ........ -
Seite 3: Lieferumfang
Lieferumfang Erklärung der Modellbezeichnungen H = Gerät mit Griffheizung C = Gerät mit Katalysator 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. Winkelschraubendreher 7. Vergaserschraubendreher 8. Zylinderrippenreiniger Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 9. Betriebsanleitung (ohne Abbildung) enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen:... -
Seite 4: Sicherheitshinweise Bestimmungsgemäßer Gebrauch
SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Arbeitshandschuhe (6) aus festem Leder gehören zur vorschrifts mäßigen Ausrüstung und sind beim Arbeiten mit Motorsägen der Motorsäge ständig zu tragen. Die Motorsäge darf nur für das Sägen von Holz im Freien ver- wendet werden. Je nach Motorsägenklasse geeignet für folgende Beim Arbeiten mit der Motorsäge sind Sicherheitsschuhe Anwendungen: bzw. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / Tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
Rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkon trolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können abgesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden. Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör, Schienen/Ketten Kombinationen und Längen, ist mit... -
Seite 9: Technische Daten
Daten berücksichtigen die Betriebszustände Leerlauf, Volllast und Höchstdrehzahl zu gleichen Teilen. Daten berücksichtigen die Betriebszustände Volllast und Höchstdrehzahl zu gleichen Teilen. Unsicherheit (K=). PS-4605 = 5,3, PS-4605 H = 5,5, PS-5105 = 5,3, PS-5105 C = 5,4, PS-5105 H = 5,5, PS-5105 CH = 5,6. Teilebezeichnung Typenschild (15) -
Seite 10: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! ACHTUNG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombi schlüssel für die folgenden Arbeiten. -
Seite 11: Sägekette Spannen
Sägekette (9) auf das Kettenrad (8) auflegen. ACHTUNG: Sägekette nicht zwischen Kettenrad und Scheibe einset- zen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. Die Sägekette unten über den Kettenfänger (11) legen. ACHTUNG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. -
Seite 12: Kontrolle Der Kettenspannung
(2) wieder mit dem Kombischlüssel fest an- ziehen. Kettenbremse Die PS-4605 und PS-5105 ist serienmäßig mit einer beschleunigungs aus lösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schienenspitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITSHINWEISE“ Seite 6), wird die Kettenbremse... -
Seite 13: Betriebsstoffe
Vor dem Einfüllen des Gemisches in die stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff Motorsäge fertiges Gemisch gut durchschütteln. beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR Es ist nicht sinnvoll, aus einem übertriebenen EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden Sicherheitsbewußtsein den Ölanteil im Zweitakt-... -
Seite 14: Tanken
Wichtiger Hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öltank ölführenden Bauteilen entstehen können. entleert und anschließend mit etwas Motoröl (SAE 30) Für erneute Inbetriebnahme wieder BIOTOP-Säge kettenöl befüllt werden. Dann die Motorsäge einige Zeit betrei- einfüllen. Bei Schäden, die durch Verwendung von Altöl oder ben, damit alle Bioölreste aus Tank, Ölleitungssystem einem unge eigneten Sägekettenöl ent stehen, erlischt der Gewähr leis tungs anspruch. -
Seite 15: Kettenschmierung Prüfen
Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden). -
Seite 16: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken. -
Seite 17: Kettenbremse Prüfen
Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte DOLMAR Fachwerkstatt aufsuchen. Winterbetrieb Zur Vorbeugung gegen Vergaservereisung, die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter + 5°C schneller die Betriebstemperatur... -
Seite 18: Vergaser Einstellen
Herausdrehen der Einstellschraube (S) gegen den Uhrzei- gersinn: Leerlaufdrehzahl fällt ab. Hineindrehen der Einstellschraube (S) im Uhrzeigersinn: Leerlaufdrehzahl steigt an. Achtung: Sollte das Schneidwerkzeug trotz korrigierter Einstellung des Leerlaufs nicht zum Stillstand kommen, darf auf keinen Fall mit dem Gerät gearbeitet werden. DOLMAR Fachwerkstatt aufsuchen! -
Seite 19: Wartungsarbeiten Sägekette Schärfen
WARTUNGSARBEITEN Sägekette schärfen ACHTUNG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zünd kerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muss geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. - Seite 20 Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. Typ 086, 484, 686: Die erste Hobelzahnhälfte mit Sägeketten- rundfeile ø 4,8 mm feilen, danach ø 4,5 mm. Typ 093, 099: Die erste Hobelzahnhälfte mit Sägekettenrundfeile ø...
-
Seite 21: Bremsband- Und Kettenradinnenraum Reinigen
Teil auch einem gewissen Verschleiß ausgesetzt. SERVICE Eine regelmäßige Überprüfung und Wartung dient zu Ihrem eigenen Schutz und muss von einer DOLMAR-Fach- werkstatt ausgeführt werden. Sägeschiene reinigen ACHTUNG: Unbedingt Schutzhandschuhe tragen! Die Laufflächen der Sägeschiene sind regelmäßig auf Be- schädigungen zu überprüfen und mit geeignetem Werkzeug... -
Seite 22: Neue Sägekette
Neue Sägekette ACHTUNG: Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Beim Wechsel des Kettentyps, muss das Kettenrad (12) dem Kettentyp angepasst werden. Ggf. ist das Kettenrad auszutauschen. WICHTIG: Erfolgt ein Wechsel des Kettentyps von .325” auf 3/8”, muss eine Modifikation des Spanabweisers erfolgen. Siehe unter „Hinweis zum Kettentypwechsel“. Vor dem Auflegen einer neuen Sägekette muss der Zustand des Kettenrades überprüft werden. Eingelaufene Kettenräder (8) führen zu Beschädigungen an einer neuen Sägekette und müssen unbedingt erneuert werden. -
Seite 23: Luftfilter Reinigen
Luftfilter reinigen ACHTUNG: Wenn Druckluft zur Reinigung verwendet wird, stets Schutzbrille tragen um Augen verletzungen zu vermeiden! Luftfilter nicht mit Kraftstoff reinigen! Haubenklammer (1) mit dem Kombischlüssel lösen und Ab- deckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. Klammer (4) mit dem Finger oder Kombischlüssel in Pfeilrich- tung aushaken. -
Seite 24: Zündkerze Auswechseln
Zündkerze auswechseln ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutz- handschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektrodenab- brand bzw. stark verschmutzten oder verölten Elektroden, muss 0,5 mm die Zündkerze ausgewechselt werden. -
Seite 25: Anwerfseil Auswechseln / Rückholfeder-Kassette Erneuern/Startfeder Erneuern
Anwerfseil auswechseln / Rückholfeder-Kassette erneuern/Startfeder erneuern Vier Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. ACHTUNG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter Rückholfeder herausschrauben! Wird das Anwerfseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden. -
Seite 26: Zylinderraum Reinigen
Zylinderraum reinigen Bei längerem Gebrauch der Säge können sich Schmutz und Sägespäne am Zylinder ansetzen und zu einer Überhitzung des Motors führen. Der Zylinderrippenreiniger dient zum Ent- fernen der Ablagerungen zwischen den Zylinderrippen bzw. zwischen Zylinder und Halteblech. Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. -
Seite 27: Periodische Wartungs- Und Pflegehinweise
Wartungsarbeiten regelmäßig durchgeführt werden. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge Äußerlich reinigen und auf Beschädigungen überprüfen... -
Seite 28: Werkstattservice, Ersatzteile Und Garantie
Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot informiert. Den nächsten Fachhändler finden Sie unter www.dolmar.com Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. -
Seite 29: Störungssuche
Öltank leer Sägekette Ölführungsnut verschmutzt Einstellschraube für Ölpumpe verstellt EU-Konformitätserklärung Der Unterzeichnende, Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklärt, dass die Geräte der Marke DOLMAR, Typ: 180, 181, 183 EG-Baumusterprüfbescheinigungs-Nr.: PS-4605, PS-4605 H (180) 4811004.11009 PS-5105, PS-5105 H (181) 4811004.11009... -
Seite 30: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste PS-4605 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-5105 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. 31/32... -
Seite 31: Zubehör
Auszug aus der Ersatzteilliste PS-4605 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen PS-5105 und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Zubehör (nicht im Lieferumfang) Pos. DOLMAR-Nr. Stck. Benennung 25 953 100 090 Kettenmesslehre 415 033 631 Sternschiene .325“, 33 cm (13“) 415 038 631 Sternschiene .325“, 38 cm (15“) - Seite 32 Das Druckerzeugnis wurde mit dem „Blauen Engel” ausgezeichnet. Den nächsten Fachhändler finden Sie unter www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 705 153 (2014-08 D) http://www.dolmar.com...
