OFF ON
4
5
6
7 8

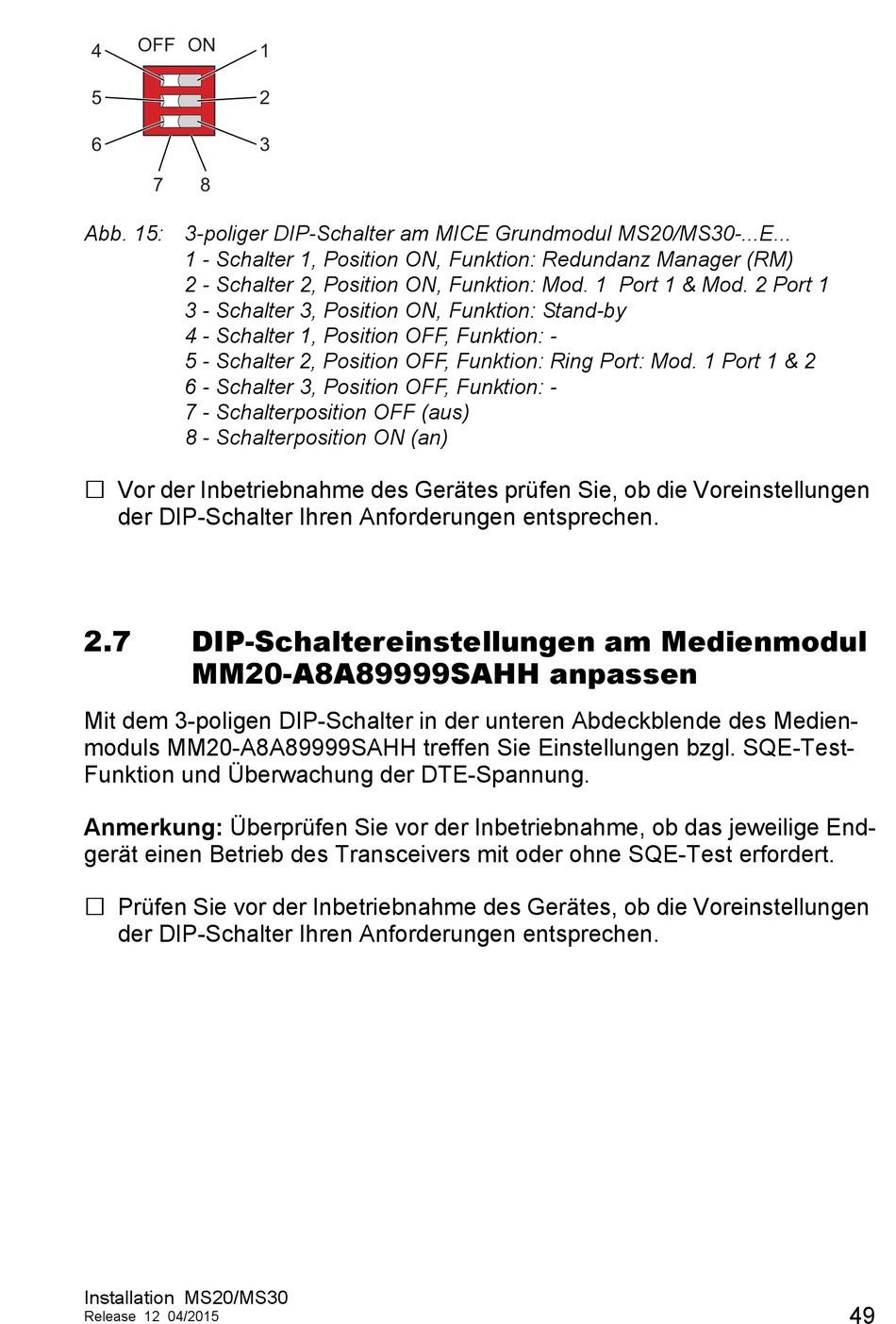

Abb. 15: 3-poliger DIP-Schalter am MICE Grundmodul MS20/MS30-...E...
1 - Schalter 1, Position ON, Funktion: Redundanz Manager (RM)
2 - Schalter 2, Position ON, Funktion: Mod. 1 Port 1 & Mod. 2 Port 1
3 - Schalter 3, Position ON, Funktion: Stand-by
4 - Schalter 1, Position OFF, Funktion: -
5 - Schalter 2, Position OFF, Funktion: Ring Port: Mod. 1 Port 1 & 2
6 - Schalter 3, Position OFF, Funktion: -
7 - Schalterposition OFF (aus)
8 - Schalterposition ON (an)
 Vor der Inbetriebnahme des Gerätes prüfen Sie, ob die Voreinstellungen
der DIP-Schalter Ihren Anforderungen entsprechen.
2.7 DIP-Schaltereinstellungen am Medienmodul
MM20-A8A89999SAHH anpassen
Mit dem 3-poligen DIP-Schalter in der unteren Abdeckblende des Medien-
moduls MM20-A8A89999SAHH treffen Sie Einstellungen bzgl. SQE-Test-
Funktion und Überwachung der DTE-Spannung.
Anmerkung: Überprüfen Sie vor der Inbetriebnahme, ob das jeweilige End-
gerät einen Betrieb des Transceivers mit oder ohne SQE-Test erfordert.
 Prüfen Sie vor der Inbetriebnahme des Gerätes, ob die Voreinstellungen
der DIP-Schalter Ihren Anforderungen entsprechen.
Installation MS20/MS30
Release 12 04/2015
1
2
3
49
