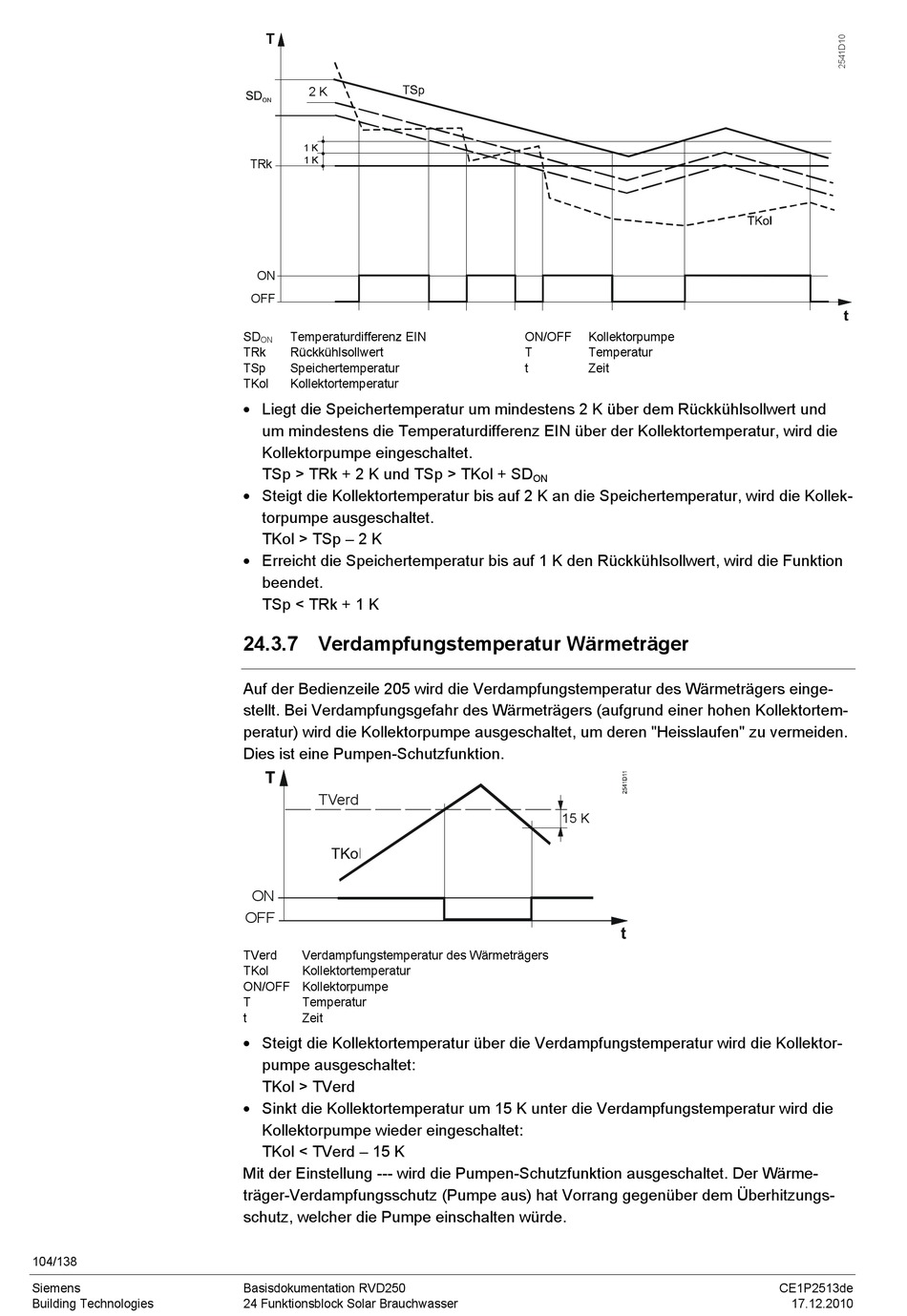

2 K
1 K
1 K
TRk
ON
OFF
SD Temperaturdifferenz EIN
ON
TRk Rückkühlsollwert
TSp Speichertemperatur
TKol Kollektortemperatur
 Liegt die Speichertemperatur um mindestens 2 K über dem Rückkühlsollwert und
um mindestens die Temperaturdifferenz EIN über der Kollektortemperatur, wird die
Kollektorpumpe eingeschaltet.
TSp > TRk + 2 K und TSp > TKol + SD
 Steigt die Kollektortemperatur bis auf 2 K an die Speichertemperatur, wird die Kollek-
torpumpe ausgeschaltet.
TKol > TSp – 2 K
 Erreicht die Speichertemperatur bis auf 1 K den Rückkühlsollwert, wird die Funktion
beendet.
TSp < TRk + 1 K
24.3.7 Verdampfungstemperatur Wärmeträger
Auf der Bedienzeile 205 wird die Verdampfungstemperatur des Wärmeträgers einge-
stellt. Bei Verdampfungsgefahr des Wärmeträgers (aufgrund einer hohen Kollektortem-
peratur) wird die Kollektorpumpe ausgeschaltet, um deren "Heisslaufen" zu vermeiden.
Dies ist eine Pumpen-Schutzfunktion.
TVerd
ON
OFF
TVerd Verdampfungstemperatur des Wärmeträgers
TKol Kollektortemperatur
ON/OFF Kollektorpumpe
T Temperatur
t Zeit
 Steigt die Kollektortemperatur über die Verdampfungstemperatur wird die Kollektor-
pumpe ausgeschaltet:
TKol > TVerd
 Sinkt die Kollektortemperatur um 15 K unter die Verdampfungstemperatur wird die
Kollektorpumpe wieder eingeschaltet:
TKol < TVerd – 15 K
Mit der Einstellung --- wird die Pumpen-Schutzfunktion ausgeschaltet. Der Wärme-
träger-Verdampfungsschutz (Pumpe aus) hat Vorrang gegenüber dem Überhitzungs-
schutz, welcher die Pumpe einschalten würde.
Basisdokumentation RVD250
24 Funktionsblock Solar Brauchwasser
ON/OFF Kollektorpumpe
T Temperatur
t Zeit
ON
15 K
