Siemens RVD250 Kurzanleitung
Fernheizungsregler für 1 heizkreis und brauchwasser, kommunikationsfähig
Vorschau ausblenden
Andere Handbücher für RVD250:
- Basisdokumentation (138 Seiten) ,
- Installationsanleitung (16 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Werbung
Quicklinks
Anwendung
CE1N2513de
2018-04-16

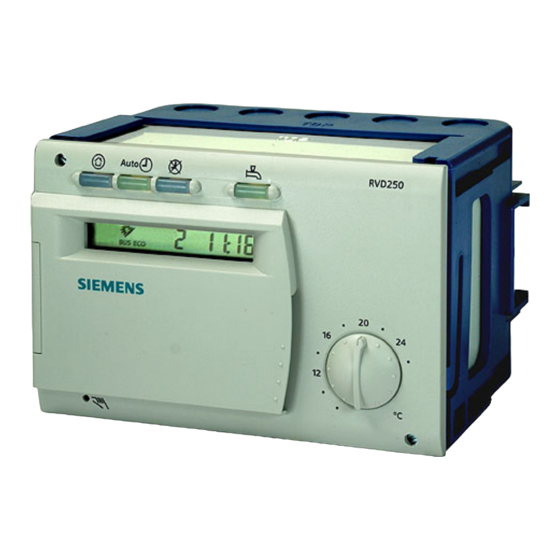

Fernheizungsregler
für 1 Heizkreis und Brauchwasser, kommunikationsfähig
Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen
mit LPB- und M-Bus-Kommunikation. Geeignet zur Regelung eines Heizkreises
mit Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasser-
speicher. 28 programmierte Anlagentypen. Betriebsspannung AC 230 V.
• Anlagenseitig:
Autonome Heizgruppe mit eigener Brauchwasserbereitung, mit Anschluss an eine
−
Fernwärme-Übergabestation
Verbundanlagen, bestehend aus mehreren Heizgruppen mit je 1 Heizkreis sowie
−
eigener Brauchwasserbereitung; in einer Fernwärme-Übergabestation
• Gebäudeseitig:
Wohn- und Nichtwohnbauten mit eigenem Fernwärmeanschluss und Brauchwasser-
bereitung
• Heizkörperseitig:
Alle gebräuchlichen Heizsysteme wie Radiator-, Konvektor-, Boden-, Decken- und
Strahlungsheizungen
• Brauchwasserseitig:
Brauchwasserbereitung mit Speicher oder in Durchflusssystemen
−
Gemeinsame oder getrennte Wärmetauscher für Heizkreis und
−
Brauchwasserbereitung
Brauchwasserbereitung mit Elektroeinsatz und Sonnenkollektor
−
2
RVD250
Building Technologies
513
Werbung
Verwandte Anleitungen für Siemens RVD250
Inhaltszusammenfassung für Siemens RVD250
- Seite 1 Fernheizungsregler RVD250 für 1 Heizkreis und Brauchwasser, kommunikationsfähig Multifunktionaler Heizungsregler für Fernwärme-Übergabestationen und -Anlagen mit LPB- und M-Bus-Kommunikation. Geeignet zur Regelung eines Heizkreises mit Brauchwasserbereitung in Durchflusssystemen oder mit Brauchwasser- speicher. 28 programmierte Anlagentypen. Betriebsspannung AC 230 V. Anwendung • Anlagenseitig: Autonome Heizgruppe mit eigener Brauchwasserbereitung, mit Anschluss an eine −...
- Seite 2 Anleitungen in ... Bestellnummer RVD250-A Fernheizungs- und deutsch, französisch, englisch, S55370-C125 Brauchwasserregler italienisch, dänisch, finnisch, schwedisch, polnisch, tschechisch, griechisch, russisch, bulgarisch, rumänisch Bestellung Hinweis Fühler, Raumgeräte, Stellantriebe und Armaturen sind getrennt zu bestellen. 2/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
- Seite 3 E2513 STEP Web Client Technik Arbeitsprinzip Im Regler RVD250 können, als Kombinationen von Heizkreis- und Brauchwassertypen, 28 Anlagentypen konfiguriert werden. Bei der Inbetriebnahme ist der zutreffende Anlagentyp einzugeben. Die erforderlichen Funktionen, Einstellungen und Anzeigen sind dadurch automatisch zugeordnet; nicht benötigte Parameter werden ausgeblendet.
- Seite 4 Anlagentypen Bedeutung der Bezeichnungen B9, Y5, M3, usw., siehe "Anschlussschaltpläne". Anlagentypen 0 - x Anlagentypen 1 - x 4/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
- Seite 5 Anlagentypen 2 - x Anlagentypen 3 - x 5/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
- Seite 6 Anlagentypen 5 - x Anlagentypen 6 - x 6/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
- Seite 7 • Frostschutz ist in allen Betriebsarten gewährleistet • Die Brauchwasserbereitung wird durch die Heizkreisbetriebsart nicht beeinflusst Heizkreisregelung Mit dem Regler RVD250 ist die Regelung der folgenden Heizkreis-Anlagentypen möglich: • Pumpenheizkreis ab Wärmetauscher • Mischerheizkreis ab Wärmetauscher • Gemeinsamer Vorlauf ab Wärmetauscher •...
- Seite 8 Konstantwert. Aktive Begrenzungen werden auf der Anzeige angezeigt. begrenzung der Vorlauf- temperatur Beide Begrenzungen können deaktiviert werden. DRT-Funktion Für die Differenz zwischen der Primär- und der Sekundärrücklauftemperatur kann eine Maximalbegrenzung eingestellt werden. 8/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
- Seite 9 Heizkreis als auch im gemeinsamen Primärrücklauf wirken. Die Begrenzung erfolgt über einen Hilfsschalter im Stellantrieb. Refill-Funktion Der Regler RVD250 unterstützt die Refill-Funktion zur Aufrechterhaltung des sekundär- seitigen Anlagendrucks. Sinkt dieser unter einen minimalen Wert, wird – von der Primärseite oder einem sepa- raten Tank –...
- Seite 10 Brauchwasserbereitung Der Regler RVD250 ermöglicht die Brauchwasserbereitung mit folgenden Anlagen- typen und Brauchwassersystemen: • Mit Schichtspeicher mit Speicherladepumpe (oder Umlenkventil) und 2 Fühlern, mit oder ohne Mischer im Brauchwasserkreis (bzw. Zwischenkreis) • Mit Registerspeicher mit Zwischenkreispumpe und 2 Fühlern, mit oder ohne Mischer im Brauchwasserkreis •...
- Seite 11 Diverse Funktionen Schaltuhrprogramme Für den Automatikbetrieb der Heizung hat der Regler RVD250 ein Wochenprogramm mit 3 täglichen einstellbaren Heizperioden. Ein weiteres Wochenprogramm steht für die Freigabe der Brauchwasserladung zur Verfügung. Die Jahresuhr mit automatischer Sommerzeit-Winterzeit-Umschaltung ermöglicht die Programmierung von max. 8 Ferienperioden. Während Ferienperioden: •...
- Seite 12 • Einzustellen ist der Anlagentyp • Softwareseitig können die Einstellungen vollständig oder teilweise blockiert werden. Die Fernheizparameter können zusätzlich hardwareseitig blockiert werden • Dem Gerät liegt eine Installationsanleitung für Montage und Inbetriebnahme sowie eine Bedienungsanleitung bei 12/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
-
Seite 13: Entsorgung
• Entsorgen Sie die Geräte über die dazu vorgesehenen Kanäle. • Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Gewährleistung Beim Betrieb des RVD250 mit Fremdgeräten ist die Funktionalität durch den Anwender sicherzustellen. Siemens erbringt in diesem Fall keine Serviceleis- tungen oder Gewährleistung. - Seite 14 Elektromagnetische Verträglichkeit Für Wohn-, Gewerbe und Industrieumgebung (Einsatzbereich) EU-Konformität (CE) CE1T2513 xx *) RCM-Konformität (EMV) CE1T2513en_C1 *) EAC-Konformität Eurasien-Konformität (RVD250-A) Umweltverträglichkeit Produkt-Umweltdeklaration (enthält CE1E2513 *) Daten zu RoHS-Konformität, stofflicher Zusammensetzung, Verpackung, Um- weltnutzen, Entsorgung) Ökodesign und Kennzeich- Klasse Effizienzgewinn nungsrichtlinien Anwendung mit einem Raumtemperaturfühler und einem...
- Seite 15 Witterungsfühler Wärmezähler, Durchflussschalter, Alarmkontakt usw. K6, K7 = Multifunktionale Ausgänge für Refill-Funktion / Elektroeinsatz / Kollektor- / Zirkulationspumpe / Vorlaufalarm* Regler RVD250 Drehzahlgesteuerte Pumpe (PWM-Ausgang) Heizkreis- / Zubringerpumpe Heizkreis- / Speicherlade- / Zirkulationspumpe* Brauchwasser-Zwischenkreis- / Speicherlade- / Zirkulationspumpe / Umlenkventil (Y3)* Speicherladepumpe Sekundärdruckfühler / externe Wärmeanforderung...
- Seite 16 Masse in mm Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Theilerstrasse 1a 6300 Zug Schweiz Tel. +41 58-724 24 24 © Siemens Schweiz AG, 2010 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 16/16 Siemens Fernheizungsregler RVD250 CE1N2513de Building Technologies 2018-04-16...
