IC-KP-B12-V45
Installation
14. Um in ein Menü zur Einstellung der Kommunikation zu gelangen,
doppelklicken Sie das Symbol "IC-KP-B12-V45".
15. Stellen Sie die Schnittstelle der IDENTControl über den Reiter "Schnittstellen"
ein. Wählen Sie dazu über die Taste "Neu" der Schnittstellentyp "Industrial
Ethernet" aus.
und den Router einstellen können. Beachten Sie bei der Einstellung, dass Sie
das Ethernet-Subnetz über das Feld "Neu" einbinden.

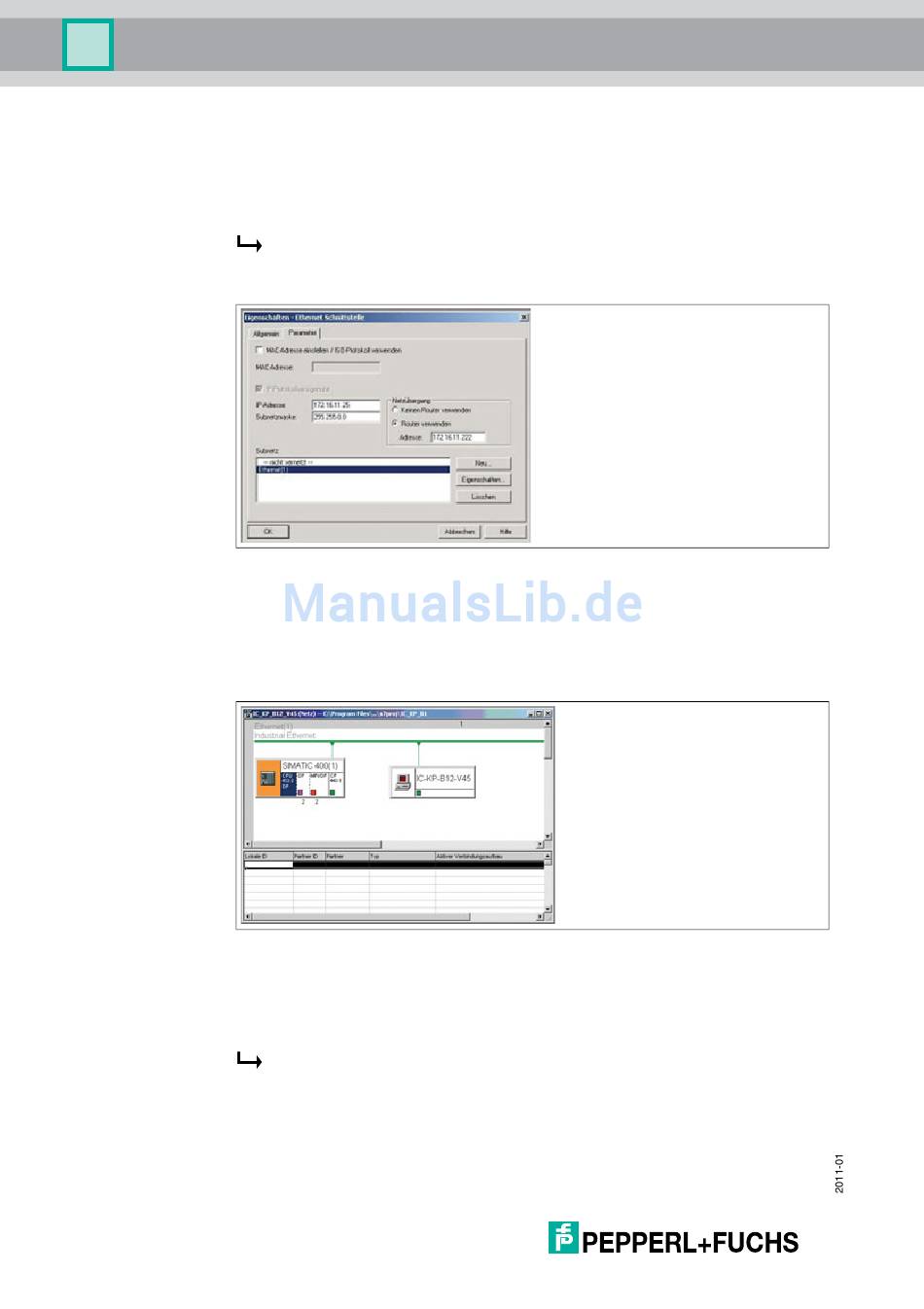

Abbildung 2.6: Einstellung Ethernet-Schnittstelle IDENTControl
16. Übernehmen Sie die Eingaben der Parameter über die Taste "OK".
17. Fügen Sie in der Netzkonfiguration die neue Verbindung in die
Verbindungstabelle der CPU ein. Die Verbindungstabelle befindet sich in der
Netzkonfiguration unter dem Feld für die Kommunikationsteilnehmer.
Abbildung 2.7: Netzkonfiguration mit Verbindungstabelle
18. Klicken Sie die rechte Maustaste in der oberste Zeile der Verbindungstabelle,
um eine Menüauswahl zu öffnen. Wählen Sie den Unterpunkt "Neue
Verbindung einfügen" aus.
Verbindungspartner ein.
10
Es erscheint ein Fenster, in dem Sie die IP-Adresse für die IDENTControl
Ein Auswahlfenster öffnet sich. Stellen Sie in diesem Fenster die
