IC-KP-B12-V45
Verwendete Bausteine und ihre Funktionalität

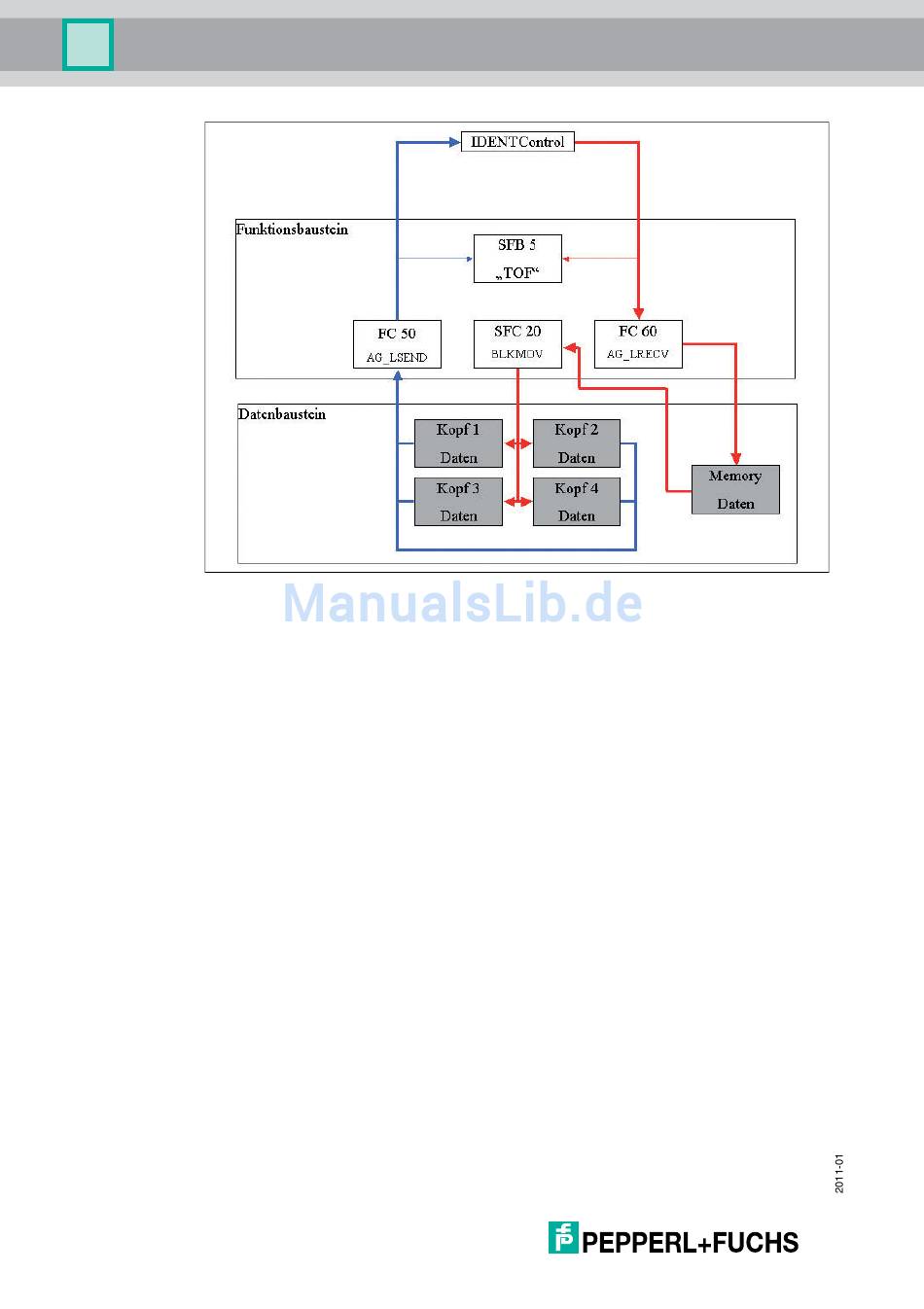

Abbildung 4.1: Zusammenhang der Bausteine
In dieser Grafik sehen Sie neben den verwendeten Bausteinen auch die
Datenströme, welche zwischen der SPS und der IDENTControl ausgetauscht
werden. Die jedem Kopf zugeordneten Datenfelder sind in ein Eingangs- und ein
Ausgangsdatenfeld untergliedert.
Die Funktion FC 50 führt das Senden der Daten von der SPS zur IDENTControl
durch. Die Funktion sendet Daten über eine projektierte Ethernet-Verbindung.
Innerhalb der Funktion FC 50 wird die Systemfunktion SFC58 aufgerufen.
Durch die Systemfunktion SFC 58 werden Daten an eine projektierte Baugruppe
übertragen. Beim Senden der Daten wird gleichzeitig die Ausschaltverzögerung
(SFB 5) aktiviert, um somit die Antwortzeit der IDENTControl zu überwachsen.
Die Funktion FC 60 realisiert den Empfang der Daten. Sie ruft dabei selbständig
die Systemfunktion SFC 59 auf.
Durch die Systemfunktion SFC 90 werden Daten von einer projektierten
Baugruppe eingelesen.
Die Ausschaltverzögerung wird deaktiviert, sobald Daten von der IDENTControl
empfangen werden. Die eingelesenen Daten werden in einem Memory-Datenfeld
innerhalb des Instanz-DB abgespeichert. Die Daten innerhalb des Memory-
Datenfeldes werden analysiert und danach durch die Systemfunktion SFC 20 in
das Eingangsdatenfeld des zugehörigen Kopfes kopiert.
22
