eleKtRischeR Anschluss unD eRDung

SOLARWATT Solarmodule sind werkseitig mit hochwertigen So-
larkabeln und verpol- und berührungssicheren Steckverbindern
ausgerüstet, welche ausschließlich zu nutzen sind. Beim An-
schluss der Module achten Sie hierbei darauf, dass die Stecker
mit einem hörbaren Klicken ineinander verrasten.
Um die Sicherheit und die Einhaltung der technischen Daten der
Produkte zu gewährleisten, dürfen bei der Selbstkonfektionie-
rung von Solarkabeln ausschließlich original Werkzeuge des
jeweiligen Herstellers verwendet werden. Die Solarkabel müs-
sen kompatibel zum Modulstecker-System des entsprechenden
Herstellers sein.
Für die maximale Reihenanordnung von Solarmodulen ist die im
gültigen Datenblatt angegebene Systemspannung einzuhalten.
Die empfohlene maximale Parallelanordnung von Solarmodu-

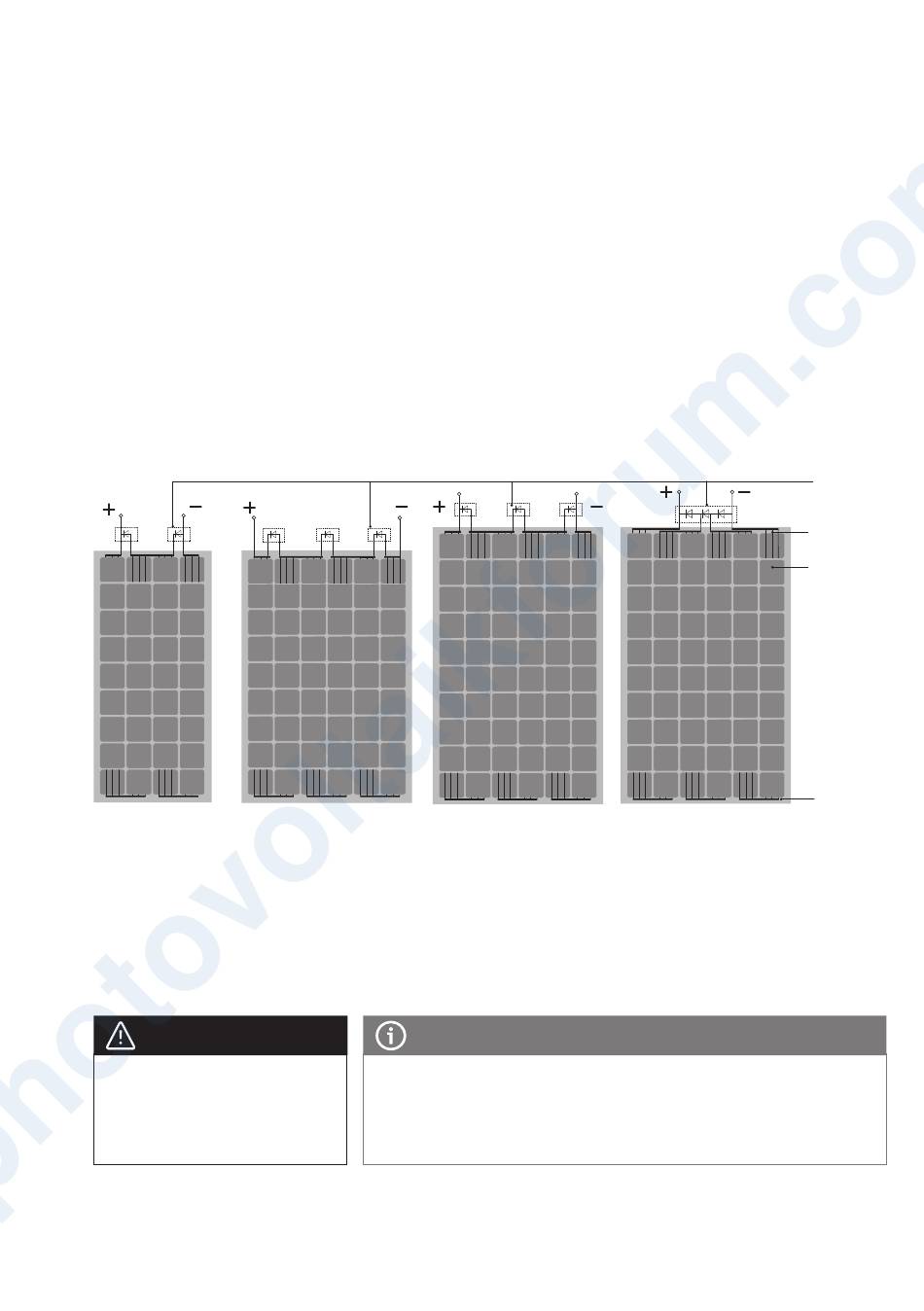

Modulschema Vorderseite Modulschema Vorderseite
SOLARWATT 36M style SOLARWATT 54M style
SOLARWATT 36P style SOLARWATT 54P style
Achtung
Die Steckkontakte dürfen nicht unter
Last getrennt oder gesteckt werden. Bei
Nichtbeachtung dieser Warnung besteht
LEBENSGEFAHR!
STAND: 10/2013 | MONTAGEANLEITUNG Rev. 6.4 | Änderungen vorbehalten | © 2013 SOLARWATT GmbH
len (ohne Strangsicherung) beträgt 3 Stück. Bitte beachten Sie
für die Rückstrombelastbarkeit den im Datenblatt angegebenen
Wert und nutzen Sie ausschließlich genormte Photovoltaik-Lei-
tungen (Empfehlung: mind. Kabelquerschnitt 4 mm²).
Die Solarmodule entsprechen der Anwendungsklasse A und
können daher in Systemen mit gefährlichen Gleichspannungen
(größer als 120 V
werden. Solarmodule dieser Anwendungsklasse dürfen in An-
lagen mit unbeschränkter Zugänglichkeit eingesetzt werden,
die entsprechenden Vorschriften sind hierbei einzuhalten. SO-
LARWATT Solarmodule, die innerhalb dieser Anwendungsklasse
nach IEC 61730 qualifiziert sind, erfüllen bei vorschriftsmäßi-
ger Elektroinstallation die Anforderungen der Schutzklasse II.
Modulschema Vorderseite
SOLARWATT 60M style
SOLARWATT 60P style
hinWeis
In exponierten Lagen ist die Installation eines Blitzschutzes zu empfehlen. Bei vorhande-
ner Blitzschutzeinrichtung sind die Solarmodule mit einzubinden. Beachten Sie dabei die
entsprechenden gültigen Vorschriften (u.a. EN 62305 und VDE 0100).
nach IEC 61730) und Leistungen betrieben
DC
Modulschema Vorderseite
SOLARWATT 60P
Anschlussdose mit
Bypass-Diode
Zellverbinder
Solarzelle
Querverbinder
7
