eleKtRischeR Anschluss unD eRDung
SOLARWATT Module sind werkseitig mit hochwertigen Solarka-
beln sowie verpol- und berührungssicheren Steckverbindern
ausgerüstet. Der Anschluss der Stringleitung hat mit identi-
schem Steckerhersteller und -typ wie am Modulanschlusska-
bel zu erfolgen, dazu dürfen die Modulstecker am Anfang und
Ende des Strings entfernt und ersetzt werden (Mehr Informa-
tionen im Downloadbereich auf www.solarwatt.de). Dabei sind
die zulässigen Leiterquerschnitte und Kabelaußendurchmes-
serbereiche des Steckertypes sowie die Montageanleitung des
Steckerherstellers zu beachten. Untenstehende Tabelle zeigt
passende Kabelsets, Stecker, Kabel und Installationszubehör.
Beim Anschluss der Module achten Sie hierbei darauf, dass die
Stecker mit einem hörbaren Klicken ineinander verrasten. Die
üblichen Biegeradien, von mindestens dem 5-fachen des Kabe-
laußendurchmessers, sind einzuhalten. Es wird empfohlen die
Kabel fest zu verlegen, so dass diese keinen mechanischen Be-
lastungen ausgesetzt sind. Die Kabel und Stecker dürfen Nässe
nicht ausgesetzt sein und nicht auf dem Untergrund oder Bo-
den aufl iegen.
Um die Sicherheit und die Einhaltung der technischen Daten der
Produkte zu gewährleisten, dürfen bei der Selbstkonfektionie-
rung von Solarkabeln ausschließlich Originalwerkzeuge des je-
weiligen Herstellers verwendet werden.
Für die maximale Reihenanordnung von Modulen ist die im gül-
tigen Datenblatt angegebene Systemspannung einzuhalten.
Ohne Strangsicherung beträgt die maximale Parallelanordnung
von Modulensträngen zwei Stück. Bitte beachten Sie für die
Rückstrombelastbarkeit den im Datenblatt angegebenen Wert
und nutzen Sie ausschließlich genormte Photovoltaik-Leitun-
gen (Empfehlung: mind. Kabelquerschnitt 4 mm²).
Artikelnummer
Bezeichnung
Kabelset 2x 25m,
4 mm
2
144K11621
1x HC4 Stecker
1x HC4 Buchse
HC4 Stecker
500002079
4/6 mm
2
AD 7 - 7,1 mm
HC4 Buchse
500002078
4/6 mm
2
AD 7 - 7,1 mm
Öff nungswerkzeug
500002102
für Hirschmann
HC4 Stecker
Solarkabel
144K10249
4 mm
2
sw UL AD 7,05 mm
Achtung
Die Steckkontakte dürfen nicht unter Last getrennt oder
gesteckt werden. Bei Nichtbeachtung dieser Warnung
besteht LEBENSGEFAHR!
STAND: 05/2016 | AZ-TM-PMS-0272 | MONTAGEANLEITUNG Rev. 009 | Änderungen vorbehalten | © 2016 SOLARWATT GmbH
Die Module entsprechen der Anwendungsklasse A und können
daher in Systemen mit gefährlichen Gleichspannungen (größer
als 120 VDC nach IEC 61730) betrieben werden. Module dieser
Anwendungsklasse dürfen in Anlagen mit unbeschränkter Zu-
gänglichkeit eingesetzt werden, die entsprechenden Vorschrif-
ten sind hierbei einzuhalten. SOLARWATT Module, die innerhalb
dieser Anwendungsklasse nach IEC 61730 qualifi ziert sind, er-
füllen bei vorschriftsmäßiger Elektroinstallation die Anforde-
rungen der Schutzklasse II.
Abbildung
Artikelnummer
alternativ für werkzeuglose Steckermontage

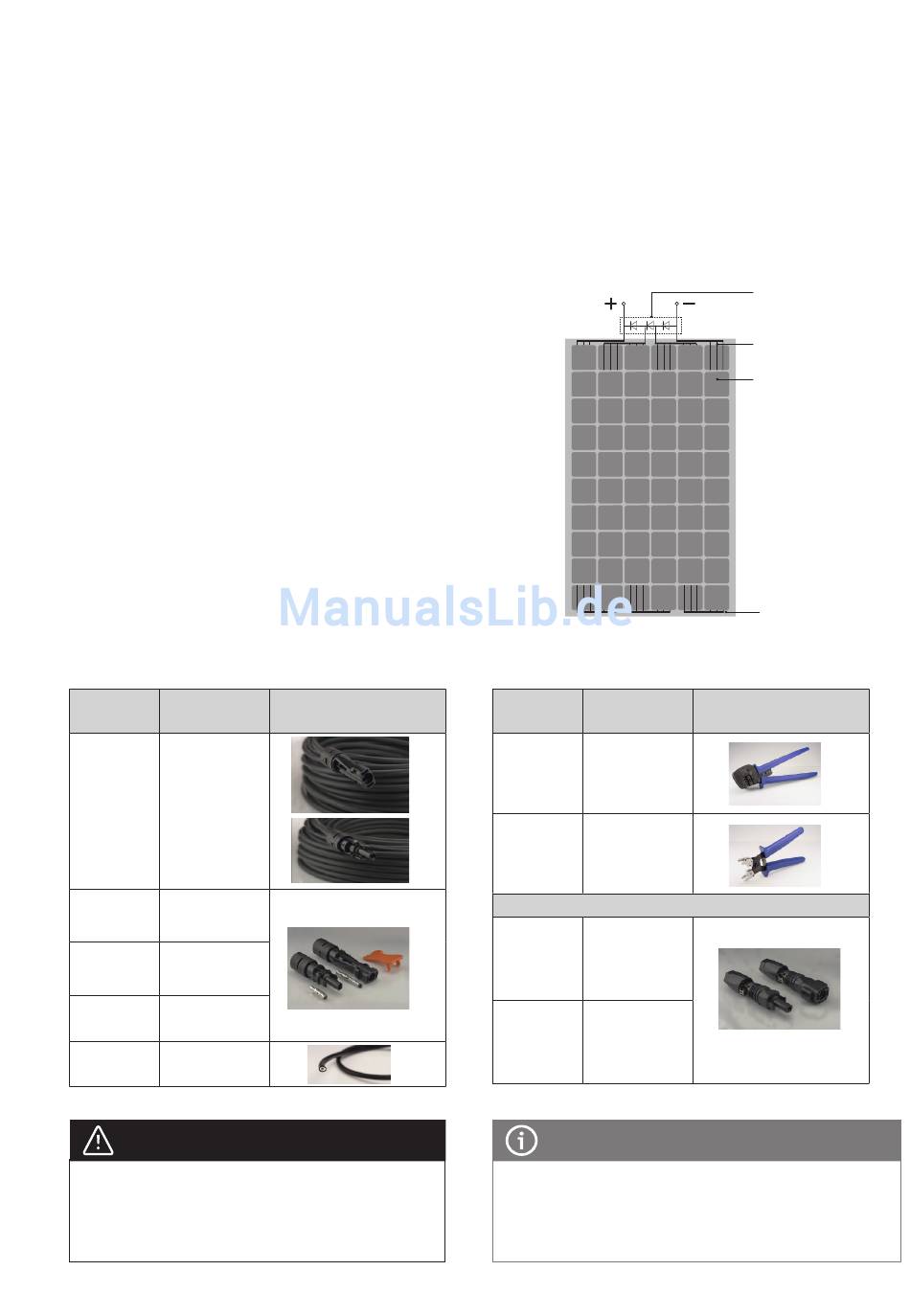

Modulschema Vorderseite
Bezeichnung
Crimpzange
500002103
für Hirschmann
HC4 Stecker
Arretierwerkzeug
für Hirschmann
500002310
HC4 Stecker
4-6 mm
2
PC SUNCLIX PV-CF-S
500002298
2,5 - 6 (+) AD 5-8 mm
PC SUNCLIX PV-CF-S
500002299
2,5 - 6 (-) AD 5-8 mm
hinWeis
In exponierten Lagen ist die Installation eines Blitzschutzes zu
empfehlen. Bei vorhandener Blitzschutzeinrichtung sind die So-
larmodule mit einzubinden. Beachten Sie dabei die entsprechen-
den gültigen Vorschriften (u.a. EN 62305 und VDE 0100).
Anschlussdose mit
Bypass-Diode
Zellverbinder
Solarzelle
Querverbinder
Abbildung
7
