Montage Bei Erhöhter Schneelast; Verschraubung - SOLARWATT 60M style Montageanleitung

2

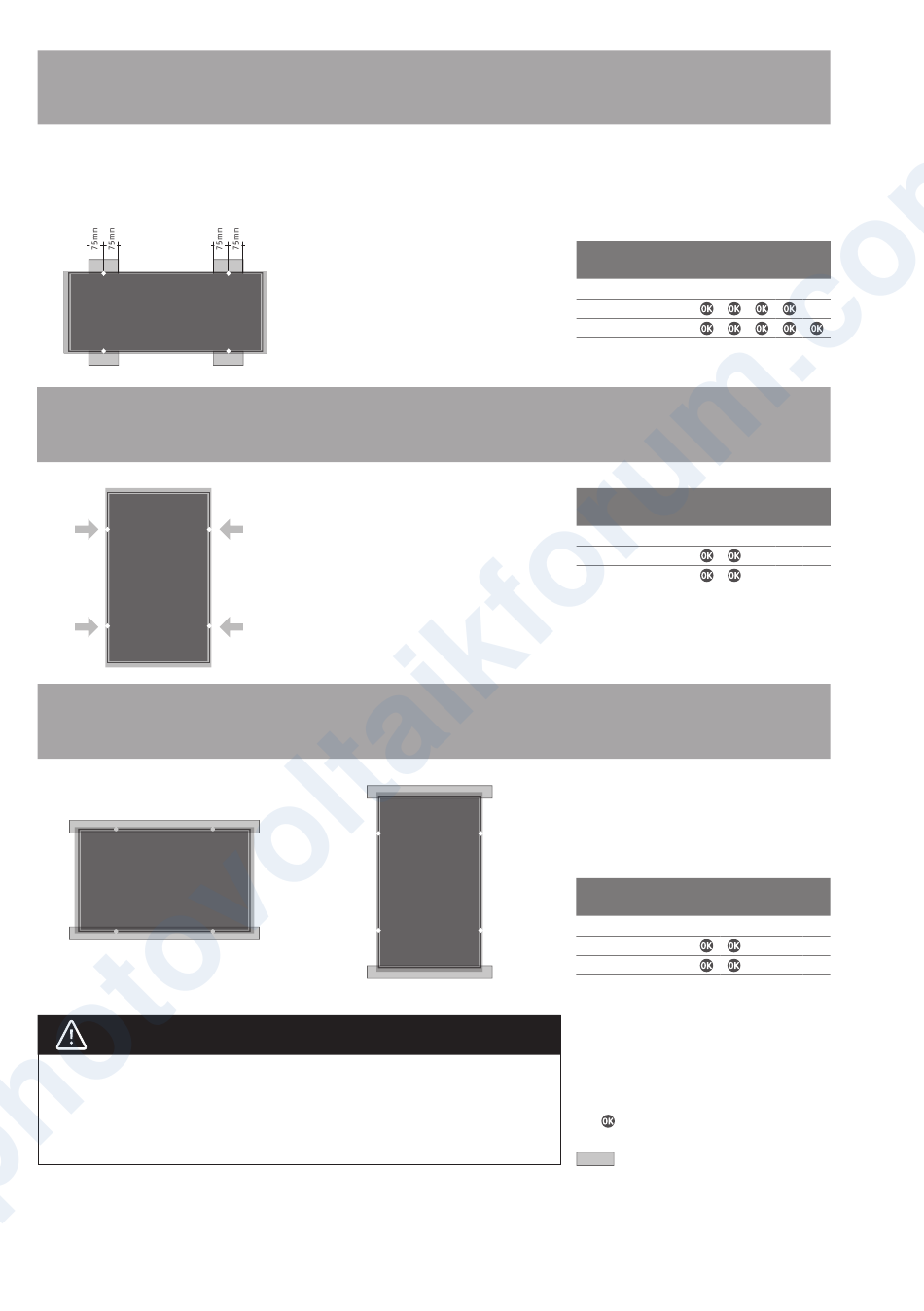

MOntAge Bei eRhÖhteR schneelAst
SOLARWATT 36 style: Befestigung mit geeigneten Modulklemmen
Das Solarmodul SOLARWATT 36 style
ist für den Einsatz unter extremen
Schneelastbedingungen geeignet. Bei
der Installation sind besondere Vorgaben
3

VeRschRAuBung

Befestigung mit Schrauben an den Befestigungsbohrungen
4
einlegesYsteM
Befestigung durch Einlegen in ein Tragegestell
Achtung
Solarmodule erzeugen bei Lichteinfall auf die Frontseite elektrische Energie. Ein System
mit mehreren Solarmodulen kann lebensgefährliche Spannungen und Stromstärken
erzeugen! Berühren Sie, während das Solarmodul dem Licht ausgesetzt ist, nicht die
elektrischen Anschlüsse oder Kabelenden.
6
zu berücksichtigen. Die Montagevariante
für erhöhte Schneelasten ist ausschließ-
lich quer (lange Modulseite parallel zum
Dachfi rst) zulässig. Die Klemmfl ächen
Befestigung an den langen Seiten
Zur Befestigung wird der Aufbau eines Kreuzschie-
nensystems empfohlen. Die maximal anzunehmende
Drucklast am Modul für die Einbausituation beträgt
7.600 N/m². Dies entspricht für fl ache und geneigte
Dächer bei ungehindertem Schneeabrutsch für den
Einsatz in Deutschland:
Befestigung an den Befestigungsbohrungen
Verwenden Sie nur die im Rahmen vorhandenen
Bohrungen (Durchmesser: 9 mm). Die maximal anzu-
nehmende Drucklast am Modul für die Einbausituation
beträgt 2.400 N/m². Dies entspricht für fl ache und
geneigte Dächer bei ungehindertem Schneeabrutsch
für den Einsatz in Deutschland:
STAND: 10/2013 | MONTAGEANLEITUNG Rev. 6.4 | Änderungen vorbehalten | © 2013 SOLARWATT GmbH
sind ausreichend zu dimensionieren (Flä-
chen von 400 mm² je Befestigungspunkt
sind erforderlich).
max. zulässige Geländehöhe über NN für den
Moduleinsatz [m]*
Schneelastzone (D) 1 1a
bei 0 – 30° Dachneigung
bei 40° Dachneigung
max. zulässige Geländehöhe über NN für den
Moduleinsatz [m]*
Schneelastzone (D) 1 1a
bei 0 – 30° Dachneigung
bei 40° Dachneigung
Die maximal anzunehmende Drucklast am Modul für die
Einbausituation beträgt 2.400 N/m². Dies entspricht
für fl ache und geneigte Dächer bei ungehindertem
Schneeabrutsch für den Einsatz in Deutschland:
max. zulässige Geländehöhe über NN für den
Moduleinsatz [m]*
Schneelastzone (D) 1 1a
bei 0 – 30° Dachneigung
bei 40° Dachneigung
* Bei kombinierten Dachformen sind zusätzliche
Formbeiwerte entsprechend EUROCODE 1 (EN 1991-1)
zu ermitteln. Die Angabe bei 40° Dachneigung gilt
als Beispiel für Dachneigungswinkel größer 30°.
Abweichende Werte sind nach EUROCODE 1 (EN 1991-1)
zu berechnen.
in dieser Schneelastzone für alle
Geländehöhen zulässig
für die Befestigung freigegebene Bereiche
2 2a 3
1210
2 2a 3
770 660 590
990 860 770
2 2a 3
770 660 590
990 860 770
