Garagentor-Antrieb
zusammenbauen
8
Montageanleitung
SOMFY Garagentor-Antrieb AXORN 100

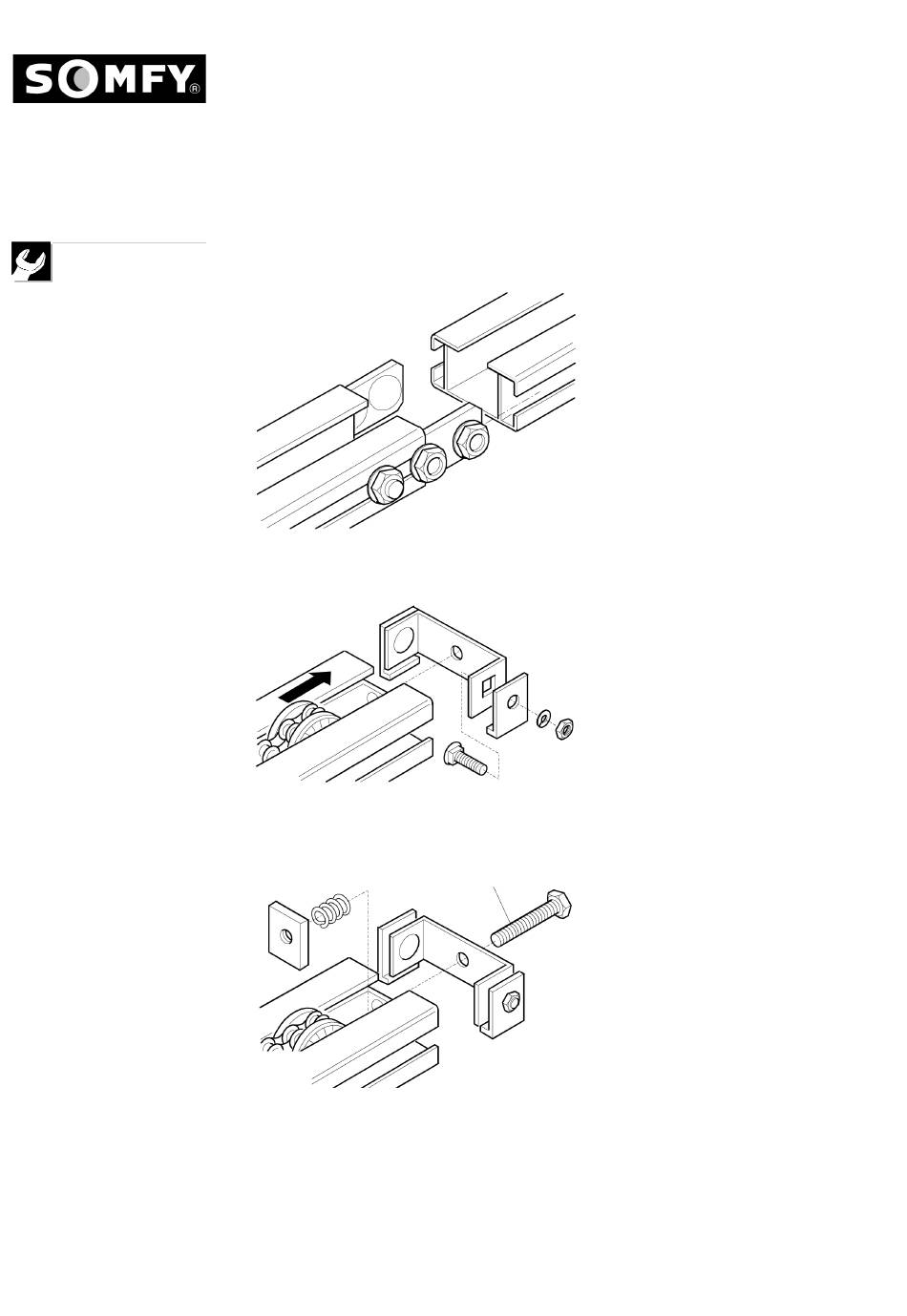

➔ Stecken Sie die lose Profilschiene auf die Verbindungsschiene und ziehen Sie die
Sechskantmuttern fest.
➔ Ziehen Sie Umlenkrollenträger mit Kette durch die Profilschiene nach vorne.
Montieren Sie den Abstützwinkel mit Flachrundschrauben, Sicherungsblechen und
Sechskantmutten vor.
➔ Montieren Sie den Umlenkrollenträger mit Sechskantschraube, Dämpfungsfeder und
Vierkantscheibenmutter an den Abstützwinkel vor. Ziehen Sie die Muttern nur von
Hand leichtan, damit später der Abstützwinkel in den Haltewinkel eingesetzt werden
kann.
➔ Montieren Sie den Umlenkrollenträger mit Sechskantschraube, Dämpfungsfeder und
Vierkantscheibenmutter an den Abstützwinkel vor. Ziehen Sie die Muttern nur von
Hand leicht an, damit später der Abstützwinkel in den Haltewinkel eingesetzt werden
