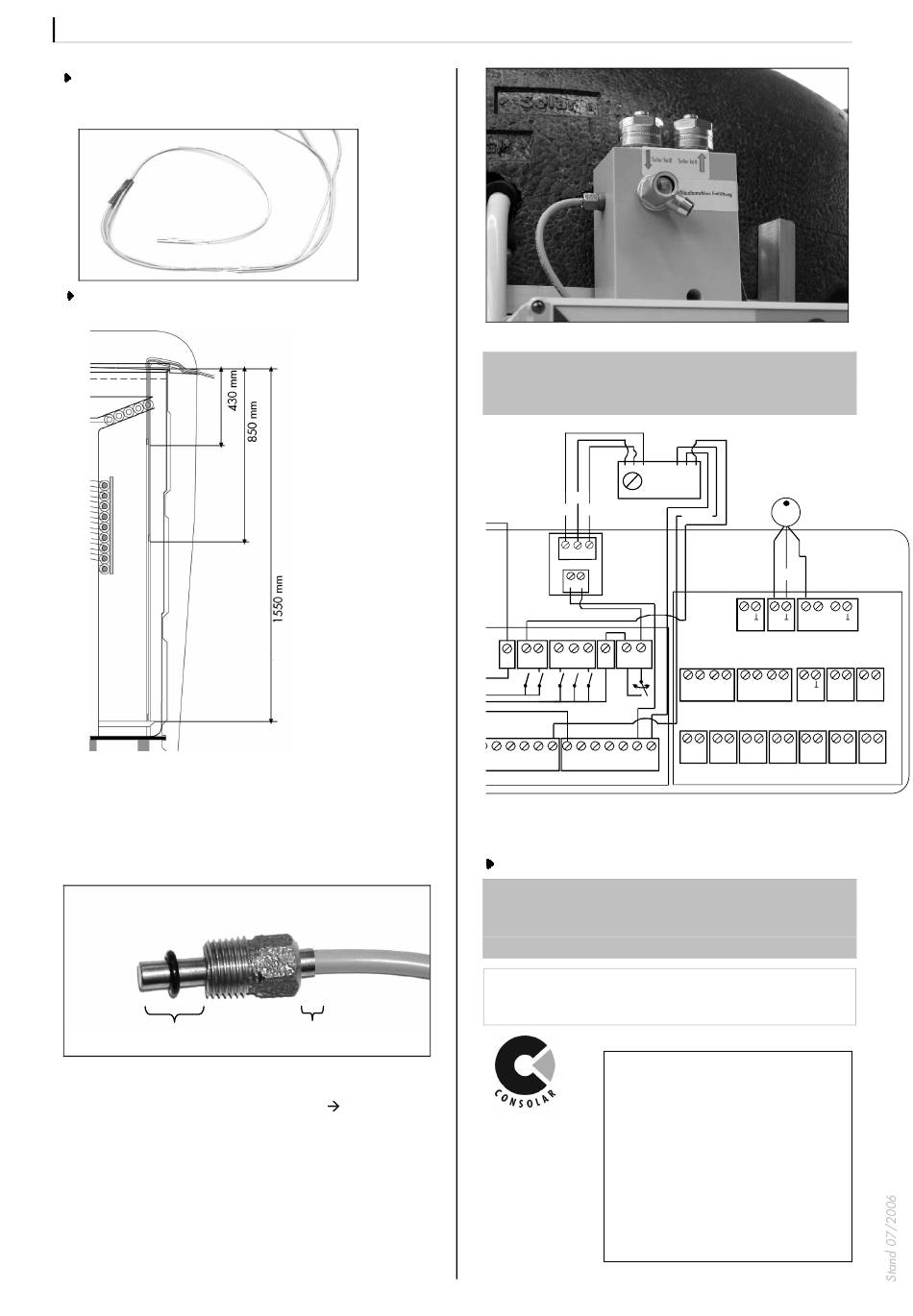

TDMA SOLAR PUR: Was tun, wenn...
Die Fühler „Speicher Mitte" (bei Heizungsunterstützung)
und „Speicher oben" am Fühlerkabel „Speicher unten"
ankleben:
Position: 430 und 850 mm vom Kabelbinder entfernt
(siehe Abbildung):
16.10.2 Fixierung „Speicher ein"-Fühler an der Pumpen-
gruppe
Fühler wird in den Rotgussnippel gesteckt und der 6x2
Gummiring aufgeschoben.
15..20 mm
Fühler mit Nippel in die Pumpengruppe einschrauben.
Fühlerposition finden: Fühler bis zum Anschlag einschie-
ben, dann ca. 5 mm wieder herausziehen
innen 15..20 mm über. Sitz anhand des Überstands der
Metallhülse prüfen: Metallhülse steht 5..10 mm über den
Rand des Rotgussnippels (Bild).
Kabelbinder
Fühler „Speicher oben" zur
Warmwasser-Nachheizung
Fühler „Speicher mitte" bei
Heizungsunterstützung
Fühler „Speicher unten" für
Solarregelung
5..10 mm
Fühler steht
60
16.11 Wechsel von Regler, Pumpe oder Volumen-
stromzähler
Pumpenschaltkasten
schwarz
blau
braun
blau
A M B
N L
A1 A2 A3 A4 A5 LS U6M U6A
L
Anschluss N-Nulleiter
Anschluss PE-Erde
(blau)
(gelb/grün)
Pumpe und Volumenstromzähler sind angeschlossen, wie
in der Abbildung dargestellt.
HINWEIS:
Die in der Technischen Dokumentation gemachten An-
gaben und Hinweise erheben keinen Anspruch auf
Vollständigkeit und ersetzen nicht die fachgerechte
Planung. Änderungen und Irrtum vorbehalten.
Technik-Hotline: 0700-CONSOLAR
(0700-26676527)
normaler Telekom-Tarif
CONSOLAR Produkte und Beratung erhalten Sie bei:
Consolar Solare
Energiesysteme GmbH
Unternehmensbereich
Solare Heizungssysteme
Strubbergstraße 70
D - 60489 Frankfurt
Fon: 069-7409328-0
Fax: 069-7409328-50
info@consolar.com
Stand 07/2006 , Änderungen und Irrtum vorbehalten.
www.consolar.com
V
gelb/grün braun
grün
braun weiß
D1 D2 24V A B
Digitaleingänge
D1..D2
A B C D A B C D U 24V ES
Modul 1 Modul 2
F F F F F F
- 01 - - 02 - - 03 - - 04 - - 05 - - 06 -
F
- 08 -
F
- 07 -
