TECHNISCHE DOKUMENTATION

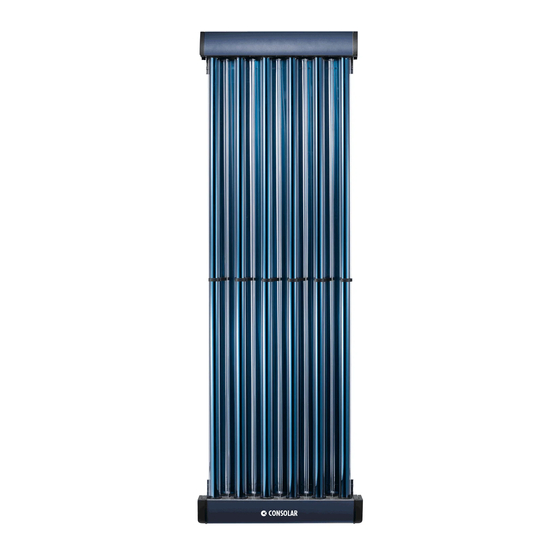

TUBO II C, TUBO II T
Flachdach- und Fassadenmontage
Anwendung, Einsatz
• Solare Heizungsunterstützung und
Warmwasserbereitung
• Solare Prozesswärme
• Ein- und Mehrfamilienhäuser
• Aufdachmontage (s. anderes Dokument)
• Flachdach /Fassadenmontage
TDMA722DE_TUBOII_Flachdach_2018_02_15_ps
Vorteile
• Sehr hohe Effizienz und Erträge im Winterhalbjahr
• Geringes Gewicht mit 18 kg (T) und 18 kg (C)
• Baukastensystem: bedarfsgerechte Felder durch kleine
Module, die sich optisch zu einem Feld anschließen
lassen
• Geringer Platzbedarf auf dem Dach
• Hohe Zuverlässigkeit durch bewährte Bauteile
• Sehr gute Ökobilanz wegen kurzer energetischer Amor-
tisation
• Gute Integration und formschönes Design durch sehr
flache Bauweise
• Consolar gewährt 5 Jahre Gewährleistung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Consolar TUBO II T

  • Seite 1 TECHNISCHE DOKUMENTATION TUBO II C, TUBO II T Flachdach- und Fassadenmontage Anwendung, Einsatz Vorteile • Solare Heizungsunterstützung und • Sehr hohe Effizienz und Erträge im Winterhalbjahr Warmwasserbereitung • Geringes Gewicht mit 18 kg (T) und 18 kg (C) • Solare Prozesswärme •...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Montage der Kollektorstützen ....16 Inhalt Teleskopschienen montieren ........16 Symbolerklärung und 6.1.1 Löcher für Montage wählen ........16 Sicherheitshinweise ......3 6.1.2 Teleskopschienen montieren ........16 Symbolerklärung ..........3 Abstände der Kollektorstützen ......16 1.1.1 Warnhinweise .............3 Kollektorstützen auf Flachdach montieren ....17 1.1.2 Wichtige Informationen ........3 6.3.1 Fußverankerung ..........18 Allgemeine Sicherungshinweise ......3 6.3.2 Beschwerungswannen ........18...
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise 1 Symbolerklärung und Lagerung der Kollektoren Bei Sonnenstrahlung besteht Verbrennungsgefahr an den Sicherheitshinweise Kollektoren und dem Montagematerial. Kollektoren und Montagematerial vor Sonnenstrahlung > schützen. Symbolerklärung Kollektoren trocken lagern, bei Lagerung im Freien mit > Regenschutz abdecken. 1.1.1 Warnhinweise Nicht auf die Kollektoren treten.
  • Seite 4: Angaben Zum Kollektor Und Zubehör

    [5] Rücklauf vom Speicher 6720816962-03.1ST Abb. 1 TUBO II C [1] CPC Spiegel (nicht bei TUBO II T); [2] Rohrregister; [3] Vakuumröhre; [4] Kollektoranschluss, Vorlauf (heiß, roter Transportschutz, „hot“); [5] Kollektoranschluss, Rücklauf (kalt, blauer Transportschutz, „cold“); [6] Zugang zum Kollektortem-...
  • Seite 5: Technische Daten

    Angaben zum Kollektor und Zubehör 2.1.1 Technische Daten TUBO C TUBO T Zertifikate (CE-Kennzeich- nung, Solar Keymark) Länge 1947 mm 1947 Breite 624 mm Höhe 85 mm Kollektoranschluss (Nenn- DN 15 durchmesser) Absorberinhalt (V 0,851 Kollektorgesamtfläche (Brutto- 1,22 m fläche, A 6 720 818 573-03.1T Abb.
  • Seite 6: Produktdaten Zum Energieverbrauch

    Angaben zum Kollektor und Zubehör Produktdaten zum Energieverbrauch Zulässige Dachneigungen (siehe Tab. 1, Seite 4) Montage-Set nur auf Flachdächern oder Dächern mit > Die folgenden Produktdaten entsprechen den Anforderun- geringer Neigung bis maximal 25° montieren. gen der EU-Verordnungen Nr. 811/2013, 812/2013, 813/2013 und 814/2013 zur Ergänzung der Richtlinie Kollektorstützen und Profilschienen 2010/30/EU.
  • Seite 7: Zubehör

    Kollektoren nicht entleerbar sind). Auf einen Entlüfter oben auf dem Dach kann somit verzichtet werden. • Der Volumenstrom bei Consolar- Solaranlagen sollte – je nach Speichertyp - auf 15 bis 25 l/h pro m Kollektor- fläche eingestellt werden (siehe Technische Dokumentati- onen der Consolar-Speicher).
  • Seite 8: Montage-Set Für Die Kollektoren

    Angaben zum Kollektor und Zubehör 2.7.1 Montage-Set für die Kollektoren 6720816963.01-1.ST Abb. 6 Montage-Set für 4 Kollektoren (grau: Montage-Set Erweiterung für 2 Kollektoren) Montage-Set Grundausführung für Montage-Set Erweiterung für Bauteil 2 Kollektoren 3 Kollektoren 2 Kollektoren 3 Kollektoren Kollektorspanner einseitig Schraube M8 × 25 und Mutter M8 Kollektorspanner doppelseitig Profilschiene...
  • Seite 9: Anschluss-Set

    Angaben zum Kollektor und Zubehör 2.7.2 Anschluss-Set 6720816963-02.1ST Abb. 7 1 Anschluss-Set Flachdach und 2 Verbindungs-Sets 2.7.3 Kollektor mit Verbindungs-Set Anschluss-Set für 1 Kollektorreihe Anzahl Hydraulischer Steckverbinder Winkel mit Klemmringverschraubung 18 mm Klammer Kappe Abdeckung (1 x links, 1 x rechts) Installations- und Wartungsanleitung Innensechskantschlüssel 5 mm Tab.
  • Seite 10: Vorschriften

    Vorschriften 3 Vorschriften 4 Transport GEFAHR: Lebensgefahr durch Sturz Gültigkeit der Vorschriften vom Dach! Geänderte Vorschriften oder Ergänzungen beachten. > Keine Leiter zum Transport auf das Dach > Diese Vorschriften sind ebenfalls zum Zeitpunkt der verwenden, da das Montagematerial und die Installation gültig.
  • Seite 11: Vor Der Montage

    Vor der Montage Erst wenn der Kollektor montiert ist, rückseitige Trans- > 5 Vor der Montage portverpackung entfernen. Transportverpackungen mit dem umweltfreundlichsten > Recyclingverfahren entsorgen. Allgemeine Hinweise WARNUNG: Verbrennungsgefahr durch heiße Teile! Wenn der Kollektor und das Montagematerial längere Zeit der Sonnenstrahlung ausgesetzt sind, besteht Verbrennungsgefahr an diesen Teilen! Persönliche Schutzausrüstung tragen.
  • Seite 12: Anordnung Der Kollektoren

    Vor der Montage Verschattungen des Kollektorfeldes durch Nebengebäu- > de, Bäume usw. vermeiden. 6720816962-09.1ST Abb. 13 Zulässige Anordnung und Ausrichtung 6720816963-04.1ST [1]Kollektortemperaturfühler: immer der Kollektor mit dem Abb. 11 Verschattungen vermeiden angeschlossenen Vorlauf; [2] Rücklauf (kalt, vom Speicher, blauer Transportschutz); [3] Vorlauf (heiß, zum Speicher, roter Höhensprünge von Dächern Transportschutz) Bei Höhensprüngen von Dächern müssen abrutschende...
  • Seite 13: Anstellwinkel Der Kollektoren

    Vor der Montage 6720816962-12.1ST Abb. 17 Maximal 14 Kollektoren, gleichseitiger Anschluss rechts oder links (2 Reihen) 6720816962-29.1ST Abb. 20 Maximal 14 Kollektoren je Einzelfeld (Parallelschaltung) 1) Regelventil für hydraulischen Abgleich (jedes Einzelfeld separat) und Absperrventil für Druckbefüllung Anstellwinkel der Kollektoren Der Anstellwinkel der Kollektoren ist abhängig vom Ein- satzbereich und von der Dachneigung.
  • Seite 14: Anstellwinkel Und Neigungswinkel Auf Geneigten Dächern Bestimmen

    Vor der Montage 5.3.2 Anstellwinkel und Neigungswinkel auf geneigten Dächern bestimmen Bei schwach nach Süden geneigten Dächern: Neigungswinkel [2] = Anstellwinkel [1] - Dachneigung [3] Bei schwach nach Norden geneigten Dächern: Neigungswinkel [2] = Anstellwinkel [1] + Dachneigung [3] 6720816963-18.1ST Abb.
  • Seite 15: Blitzschutz

    Vor der Montage Blitzschutz l > b Nach den regionalen Vorschriften erkundigen, ob eine > Blitzschutzanlage erforderlich ist. Häufig wird der Blitzschutz z. B. für Gebäude gefordert, die eine Höhe von 20 m übersteigen. Installation eines Blitzschutzes von einem Elektro-Fach- >...
  • Seite 16: Montage Der Kollektorstützen

    Montage der Kollektorstützen 6 Montage der Kollektorstützen GEFAHR: Lebensgefahr durch Sturz vom Dach! Bei allen Arbeiten auf dem Dach gegen > Absturz sichern. Wenn keine personenunabhängigen Absturz- > sicherungen vorhanden sind, persönliche Schutzausrüstung tragen. Teleskopschienen montieren 6720647803-12.1T Abb. 28 Teleskopschienen montieren Aus dem festgelegten Anstellwinkel (siehe Kapitel 5.3, >...
  • Seite 17: Kollektorstützen Auf Flachdach Montieren

    Montage der Kollektorstützen Kollektorstützen auf Flachdach montieren Die folgenden Angaben beziehen sich auf einen Kollektor. Grundlage ist die DIN EN 1991, Teil 4 „Lastannahmen für Bauten“ und das Arbeitsblatt 61 des BDH (Bundesverband der deutschen Heizungsindustrie). 3 Arten der Montage sind möglich: •...
  • Seite 18: Fußverankerung

    Montage der Kollektorstützen 6.3.1 Fußverankerung 6.3.2 Beschwerungswannen Im Folgenden wird beispielhaft die Befestigung auf Doppel- Kollektorstützen gemäß Abstandsmaßen (siehe Kapitel > T-Trägern beschrieben. 6.2, Seite 16) aufstellen. Zwischen zwei Kollektorstützen 4 Beschwerungswannen > Sicherstellen, dass die Unterkonstruktion (bauseits) so > [2] in untere Profile [1] und ineinander [3] hängen. ausgelegt ist, dass die an den Kollektoren angreifenden Wind- und Schneekräfte aufgenommen werden.
  • Seite 19: Fassadenmontage

    Fassadenmontage 7 Fassadenmontage Die Montage an einer Fassade ist für folgende Werte zulässig: • Schneelast: maximal 5,0 kN/m² • Windgeschwindigkeit: maximal 129 km/h GEFAHR: Lebensgefahr durch Sturz vom Dach! Bei allen Arbeiten auf dem Dach gegen > Absturz sichern. Wenn keine personenunabhängigen Absturz- >...
  • Seite 20: Liegende Montage

    Statik des Daches bei der Wahl der Stabili- > sierungsart berücksichtigen. Der Kollektortyp TUBO II T ist für die liegende Montage geeignet. Die Montage der Unterkonstruktion kann bausei- tig, z. B. auf Doppel-T-Träger oder mit dem Montage-Set Stockschrauben erstellt werden.
  • Seite 21: Montage Der Profilschienen

    Montage der Profilschienen 9 Montage der Profilschienen Profilschienen ausrichten Für die anschließende Kollektormontage ist es wichtig, dass die Profilschienen genau ausge- Profilschienen verbinden richtet werden. Bei mehr als 3 Kollektoren müssen Sie die Profilschienen verbinden. Profilschienen waagerecht und im angegebenen Ab- >...
  • Seite 22: Montage Der Kollektoren

    Montage der Kollektoren Kollektorspanner in die Profilschiene schieben und in das > 10 Montage der Kollektoren Langloch einrasten lassen. click GEFAHR: Lebensgefahr durch Sturz vom Dach! Montage auf dem Dach mit mindestens 2 > Personen durchführen. WARNUNG: Verletzungsgefahr durch Glassplitter! Beim Umgang mit den Kollektoren immer >...
  • Seite 23: Doppelseitigen Kollektorspanner Einlegen

    Montage der Kollektoren Kollektor auf die Profilschienen legen und in die Ab- Rückseitige Transportverpackung entfernen. > > rutschsicherungen gleiten lassen. 6720816963-32.1ST Abb. 49 Transportverpackung entfernen 10.1.3 Doppelseitigen Kollektorspanner einlegen 6720816963.17-1.ST Kollektorspanner auf die Profilschiene legen und an den > Abb. 47 Kollektor in Abrutschsicherungen gleiten lassen Kollektor schieben.
  • Seite 24: Einseitige Kollektorspanner Rechts Montieren

    Montage der Kollektoren Zweiten Kollektor auf die Profilschienen legen und in die Alle weiteren Kollektoren genauso montieren. > > Abrutschsicherungen gleiten lassen. 10.1.5 Einseitige Kollektorspanner rechts montieren Verbindungs-Set aus dem Transportschutz entnehmen. > Kollektorspanner in die Profilschiene schieben und in das >...
  • Seite 25: Hydraulischer Anschluss

    Hydraulischer Anschluss Abdeckung demontieren. > 11 Hydraulischer Anschluss Fühlerkabel vorsichtig max. 1 m bis zur roten Markie- > rung herausziehen. HINWEIS: Kollektorschaden durch Undichtigkeiten! Durch thermische Ausdehnung können beim Anschluss einer starren Rohrleitung an den Kollektor Undichtigkeiten auftreten. Rohrleitungen mit Ausgleichsmöglichkeiten >...
  • Seite 26: Abschlussarbeiten

    Abschlussarbeiten 12 Abschlussarbeiten Kappe montieren WARNUNG: Verletzungsgefahr durch ungesicherte Kappen! 12.1 Spülung, Entlüftung und Dichtigkeitsprüfung Sicherstellen, dass jede Kappe mit einer > Klammer gesichert ist. Anlage mit Tyfocor LS spülen. > Sämtliche Stellen auf Dichtigkeit prüfen. > Transportschutz (rot, blau) von den Kollektoranschlüssen >...
  • Seite 27: Endkappe Und Zwischenblech Montieren

    Abschlussarbeiten click 6720816963-26.1ST Abb. 58 Zwischenspiegel einlegen 6720816963.31-1.ST Zwischenspiegel vorsichtig von oben nach unten eindrü- > Abb. 60 Zwischenblech und Endkappen montieren cken (1.-6.). Mit Clip den Zwischenspiegel oben und unten am Kollek- > 12.5 Anschluss- und Rohrleitungen dämmen tor sichern (7.). Rohrleitungen im gesamten Solarkreis nach Wärme- >...
  • Seite 28: Reinigung Der Kollektoren

    Reinigung der Kollektoren 13 Reinigung der Kollektoren 14 Umweltschutz und Entsorgung Umweltschutz ist unser Unternehmensgrundsatz. GEFAHR: Lebensgefahr durch Stürze! Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz Bei allen Arbeiten auf dem Dach gegen > sind für uns gleichrangige Ziele. Gesetze und Verordnun- Absturz sichern.
  • Seite 29: Wartung/Inspektion

    Wartung/Inspektion 15 Wartung/Inspektion GEFAHR: Lebensgefahr durch Stürze! Bei allen Arbeiten auf dem Dach gegen > Absturz sichern. Wenn keine personenunabhängigen Absturz- > sicherungen vorhanden sind, persönliche Schutzausrüstung tragen. Die Installations- und Wartungsanleitung der Solarstation enthält Angaben zur Wartung der Gesamtanlage. Auch diese Angaben beachten. Damit auch nach der 3.
  • Seite 30 Wartung/Inspektion Wartungs- und Inspektionsarbeiten: Seite Wartung/Inspektion Datum: Sichtprüfung der Kollektoren durchgeführt (sicherer Sitz, optischer Eindruck)? Richtigen Kollektortemperaturfühler gewählt? Sichtprüfung des Montagesystems durch- geführt? Sichtprüfung der Übergänge zwischen dem Montagesystem und des Daches auf Dichtheit durchgeführt? Sichtprüfung der Rohrleitungsdämmung durchgeführt? Sichtprüfung der Glasröhren. Reinigung bei starker Verschmutzung.
